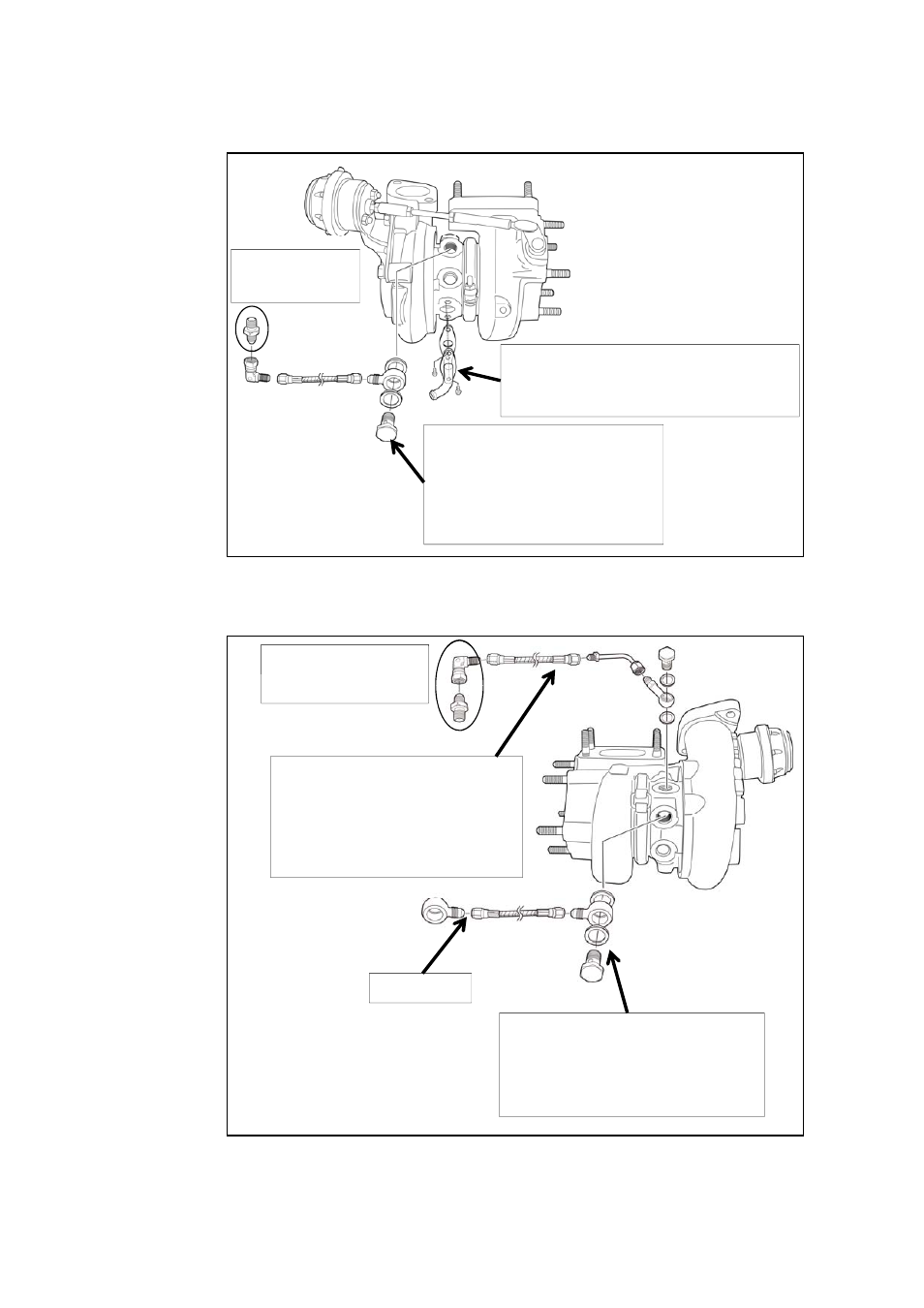

4. INSTALLING THE NEW PARTS TO THE FRONT TURBOCHARGER.

4-1 Installing the Oil Return Pipe and the Water Line Outlet Hose.

4-2 Installing the Water Inlet Hose & Oil Inlet Hose.

FRONT OIL RETURN

* Oil Return Gasket (Part Number ⑦-4)
* Front Oil Return Pipe (Part Number ⑦-1)
* Bolt x2 (Part Number ⑦-3) [T=9N・m (0.9kgm)]

FRONT WATER LINE OUTLET

* Copper Washer x2 (Part Number ④-2)
* Banjo (Part Number ④-3)
* Banjo Bolt (Part Number ④-1)

[T=31.4N・m (3.2kgm)]

* Hose (Part Number ④-4)
* Elbow (Part Number ④-5)

3-1 Install to the engine

when completed

Installation is

completed at chapter

3-3

25

FRONT OIL INLET

* Copper Washer x2 (Part Number⑤-2)
* Banjo (Part Number⑤-3)
* Banjo Bolt (Part Number⑤-1)

[T=31.4N・m (3.2kgm)]

* Elbow (Part Number⑤-4)
* Hose (Part Number⑤-5)

3-1 Install to the engine

when completed.

FRONT WATER INLET

* Copper Washer x2 (Part Number ②-2)
* Banjo x2 (Part Number ②-3)
* Banjo Bolt (Part Number ②-1)

[T=31.4N・m (3.2kgm)]

* Hose (Part Number ②-4)

Lock in place.
