7.エンジンへの取り付け
注意
■ ホースをエンジン本体に取り付ける際は、ネジを破損する原因となりますので、バンジョーボルト類を
無理に締め付けないでください。ネジを破損した場合は、エンジンを車両から取り外さないと修正
できません。
7-1 アウトレットパイプの取り付け
ターボチャージャーにフロント、リヤの各アウトレットパイプを取り付けます。

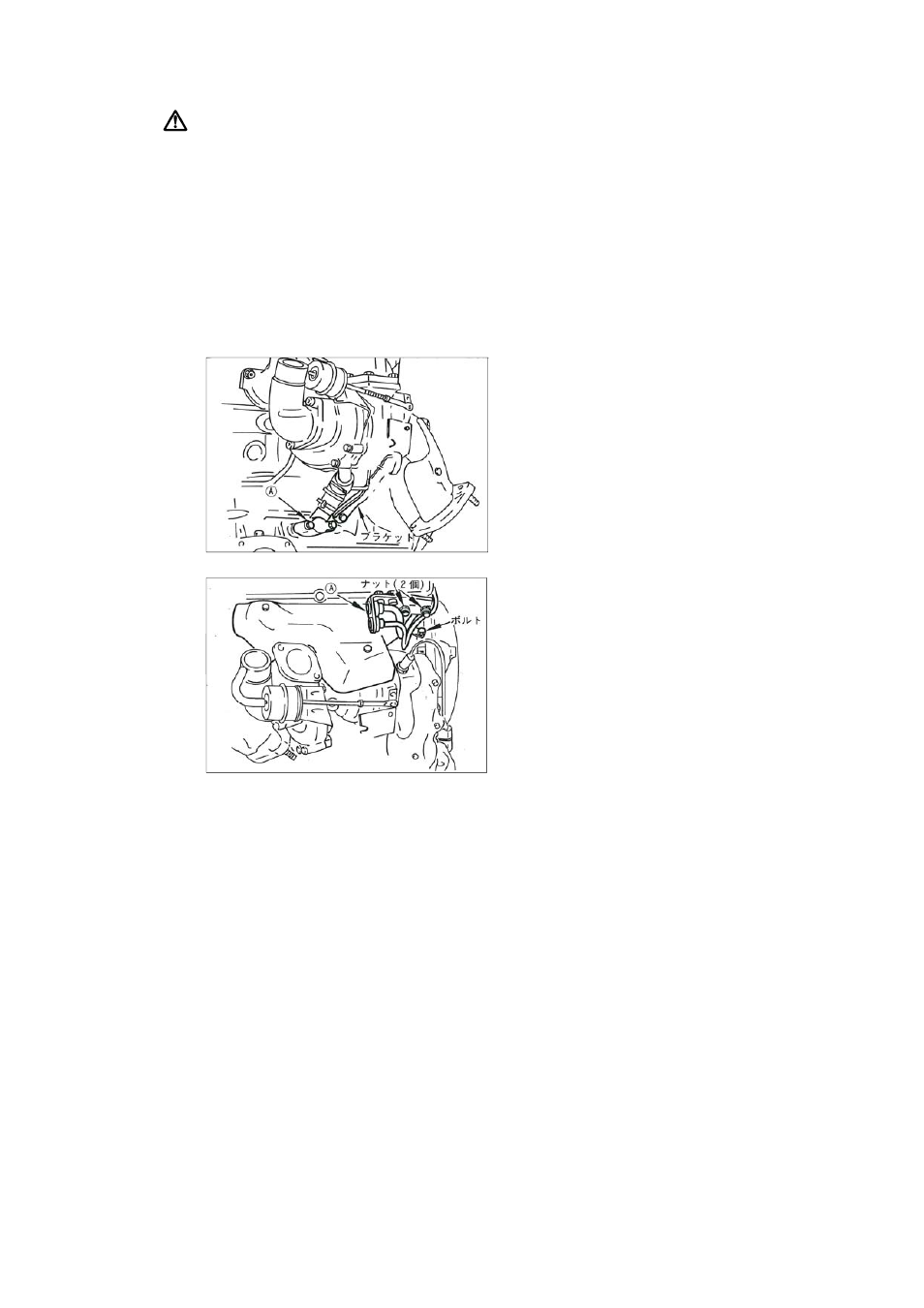

7-2 リヤ側ターボチャージャーの取り付け
① ターボチャージャーをエンジンルームの下側に
置いておきます。
②
ターボチャージャーを持ち上げ、ナットで取り付け
ます。
③
ブラケットを取り付けます。
④
チューブAをシリンダーブロックに取り付けます。
⑤
リヤオイルインレットホース/リヤウォーターライン
インレットホースを取り付けます。
⑥
エキゾーストマニホールドカバーを取り付けます。
⑦
チューブAを取り付けます。
12
12
