7-3 フロント側ターボチャージャーの取り付け
① リヤ側①~②を参考にして、同じように取り
付けてください。

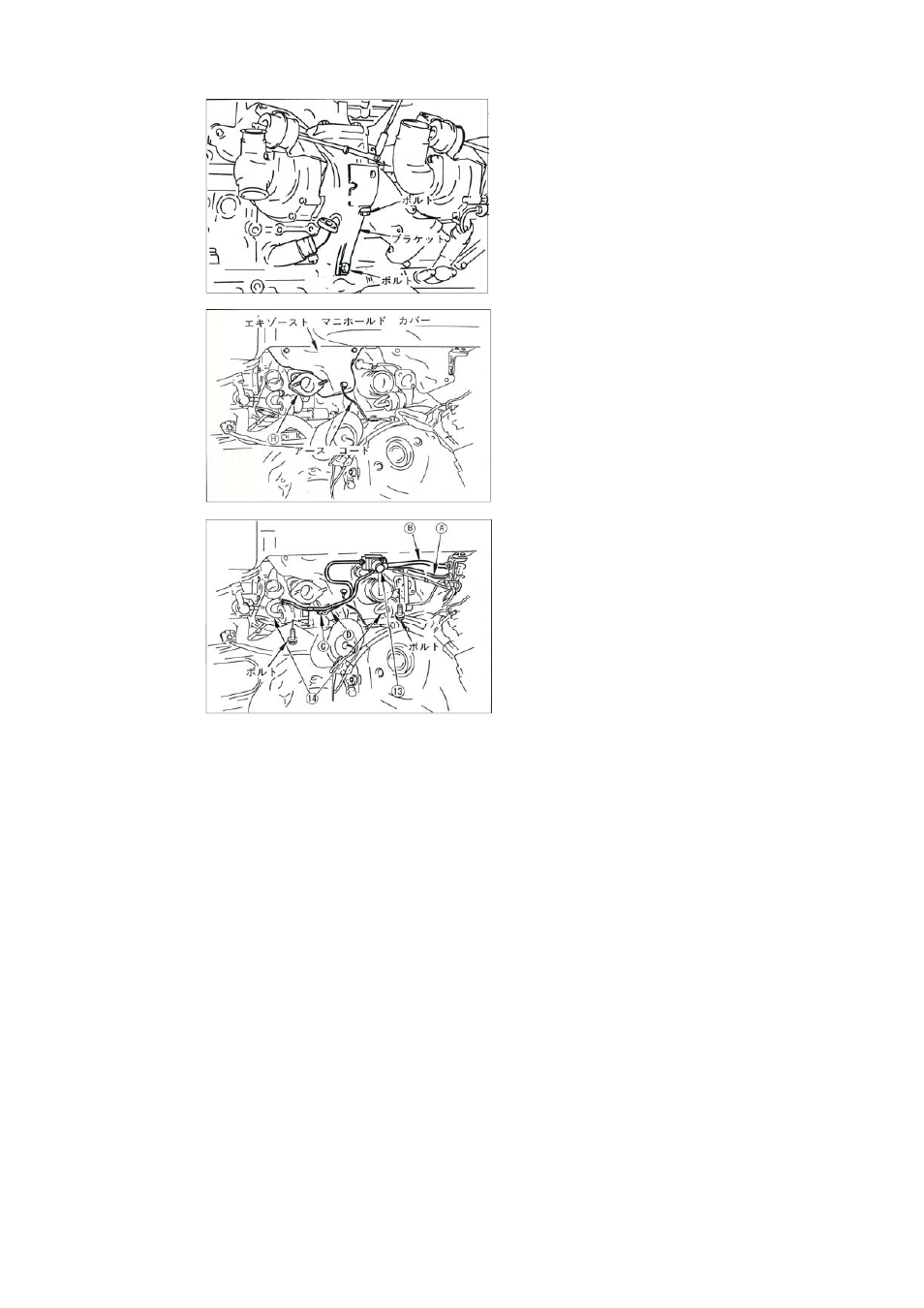

② ブラケットを取り付けます。
③オイルリターンホースを取り付けます。
④ オイルインレットホースを取り付けます。
⑤ フロントウォーターラインインレットホースを
リヤ側ターボに接続します(5-1参照)。
※ ウォーターホースを耐熱ホース(部品番号
⑧
-7)で覆ってください。
⑥ エキゾーストマニホールドカバーとアースコード
を取り付けます。
⑦ フロントウォーターアウトレットホースを取り付け
ます。
⑧ ボルト
C・Dを取り付けます。
⑨ ウォーターコネクターを取り付けます。
⑩ ホース
Bを取り付けます。
⑪ ウォーターアウトレットホースをウォーターコネクター
に接続します。
⑫ チューブ
Aを取り付け、チューブA、Bのフレアナット
を取り付けます
13
を取り付けます。
⑬ アイボルトを銅ワッシャー(部品番号⑧-9)を使用
して取り付ける。【
T=41N・m (4.2kgm)】
⑭バキュームホース(部品番号⑧
-8)を適切な長さに
切断して取り付けます。
13
