Installing Blade Components
255
6 For PowerEdge M910, remove the screw to release the processor shield and
then lift the processor out of the socket. See Figure 3-51.
For other blades, pull the socket-release lever straight up until the
processor is released from the socket. Open the processor shield and then
lift the processor out of the socket. See Figure 3-50 (PowerEdge M915),
Figure 3-52 (PowerEdge M710, M710HD, M610, M610x, or M600), or
Figure 3-53 (PowerEdge M905, M805, or M605).
NOTE:
Leave the release lever up so that the socket is ready for the new
processor.

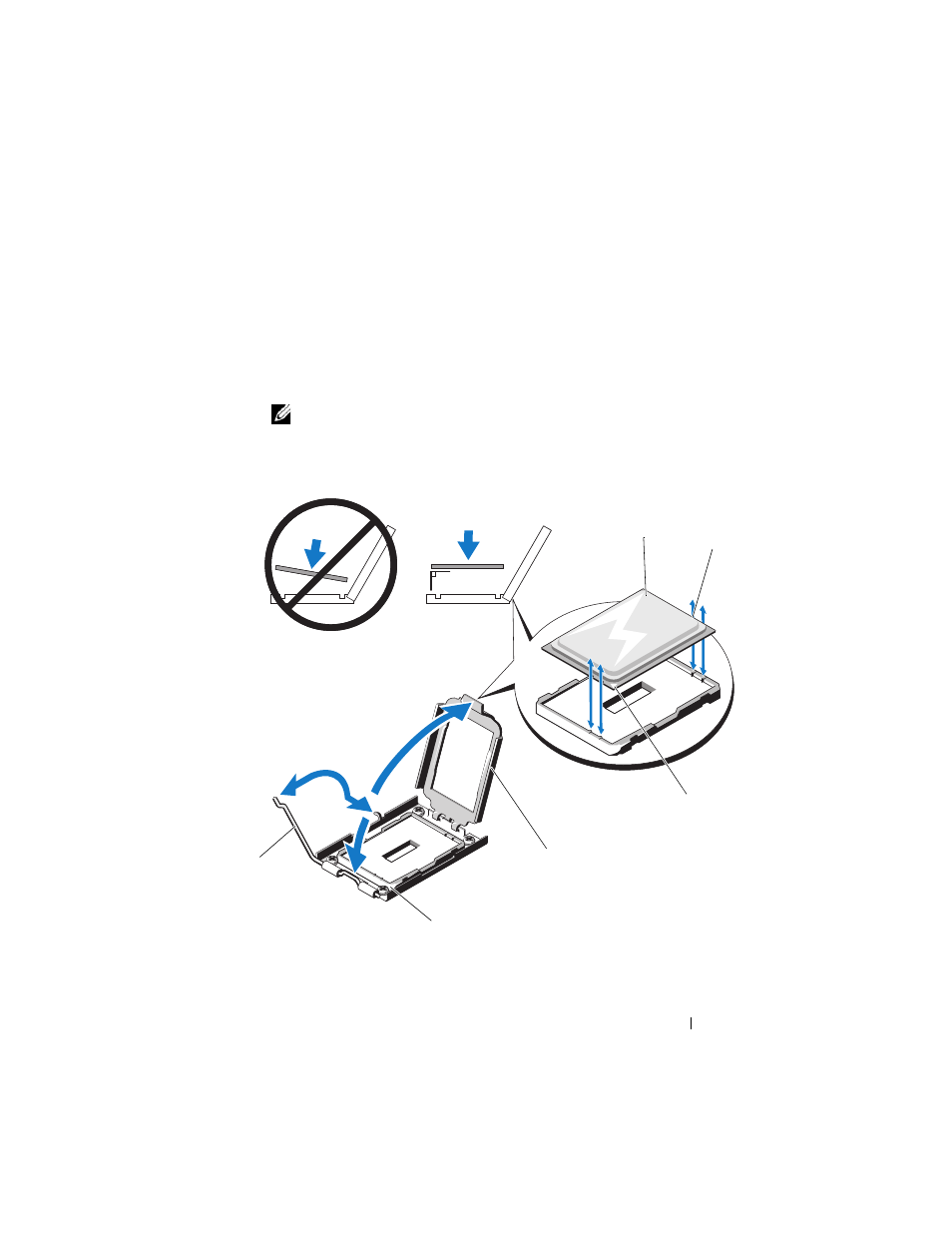

Figure 3-50. Installing and Removing the Processor (PowerEdge M915)
6
1
2
3
4
5
