64
Manual de referencia e instalación de adaptadores Brocade
53-1002144-01
Adaptadores verticales
2

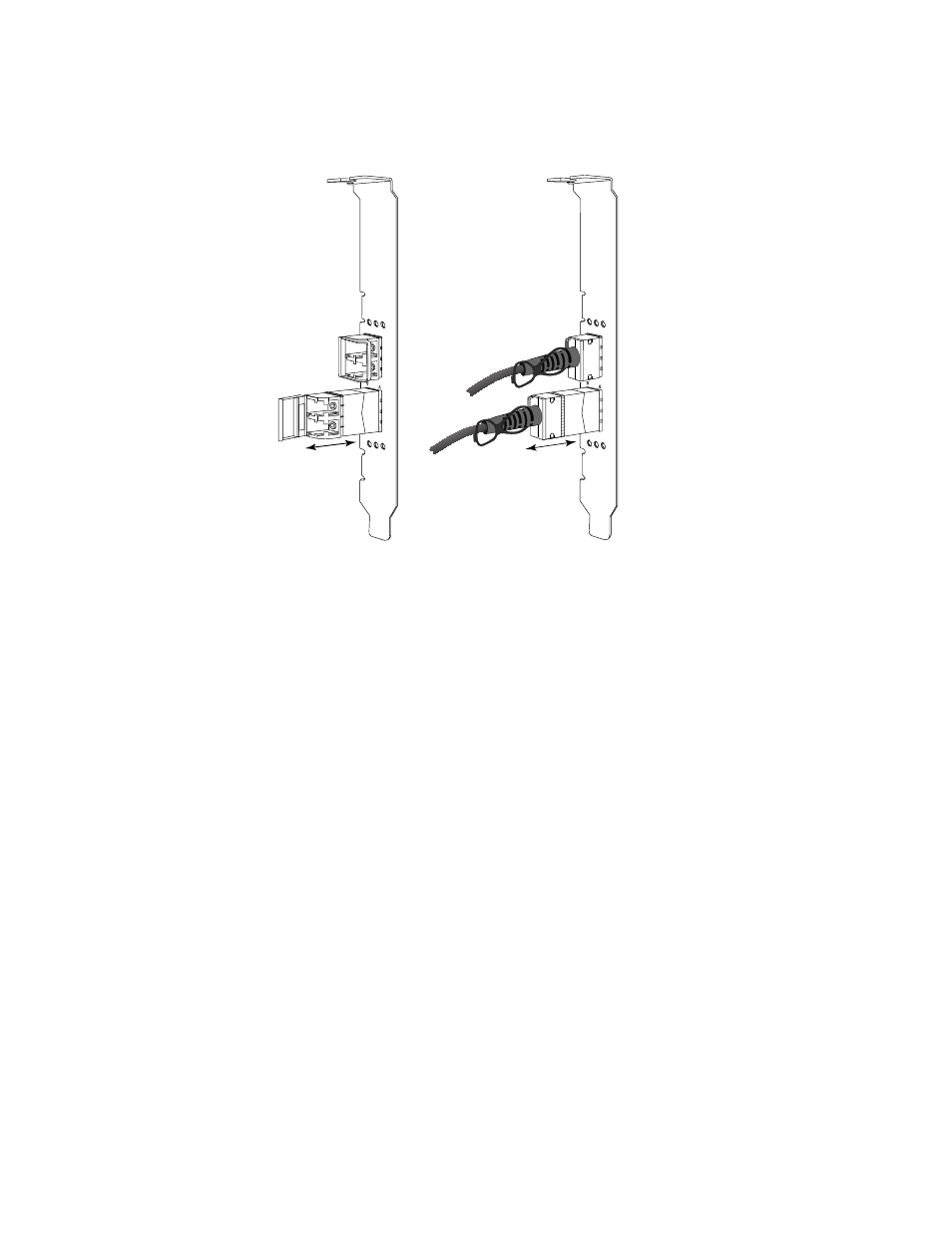

FIGURA 10
Extracción o instalación de SFPs de fibra óptica y de cobre
Instalación de transceptores
1.
Oriente el SFP frente a su ranura en el adaptador, de forma que pueda encajar en la ranura del
receptor del adaptador. El SFP solo puede orientarse de una forma al entrar en la ranura.
2.
Guíe cuidadosamente el SFP al entrar en el receptor del adaptador hasta que encaje.
•
Para SFPs ópticos cierre el seguro para sujetar el SFP dentro del receptor.
•
Para los SFPs de cobre, empuje el SFP dentro del receptor hasta que quede colocado en
su lugar.
Sustitución de un adaptador
Si va a reemplazar un adaptador, siga estos pasos.
1.
Realice una copia de seguridad de los datos de su sistema.
2.
Apague el host. Desenchufe todos los cables de alimentación y los de red.
3.
Desmonte todas las cubiertas necesarias del sistema para acceder a la ranura PCIe en la que
quiere instalar el adaptador. Consulte la documentación proporcionada con su sistema para
ubicar las ranuras PCIe y encontrar los procedimientos de retirada de cubiertas.
4.
Desencaje el soporte de montaje para el adaptador instalado o extraiga el tornillo (Si fuera
aplicable), asegurándolo a la carcasa.
5.
Extraiga suavemente el adaptador de los conectores PCIe.
6.
Instale el nuevo adaptador siguiendo los pasos apropiados para su adaptador en
Todas las configuraciones para el adaptador antiguo en la ranura se aplicarán de forma
automática al nuevo adaptador.
.
PORT
0
1
PORT
0
1
A
B
