33
Operation Method

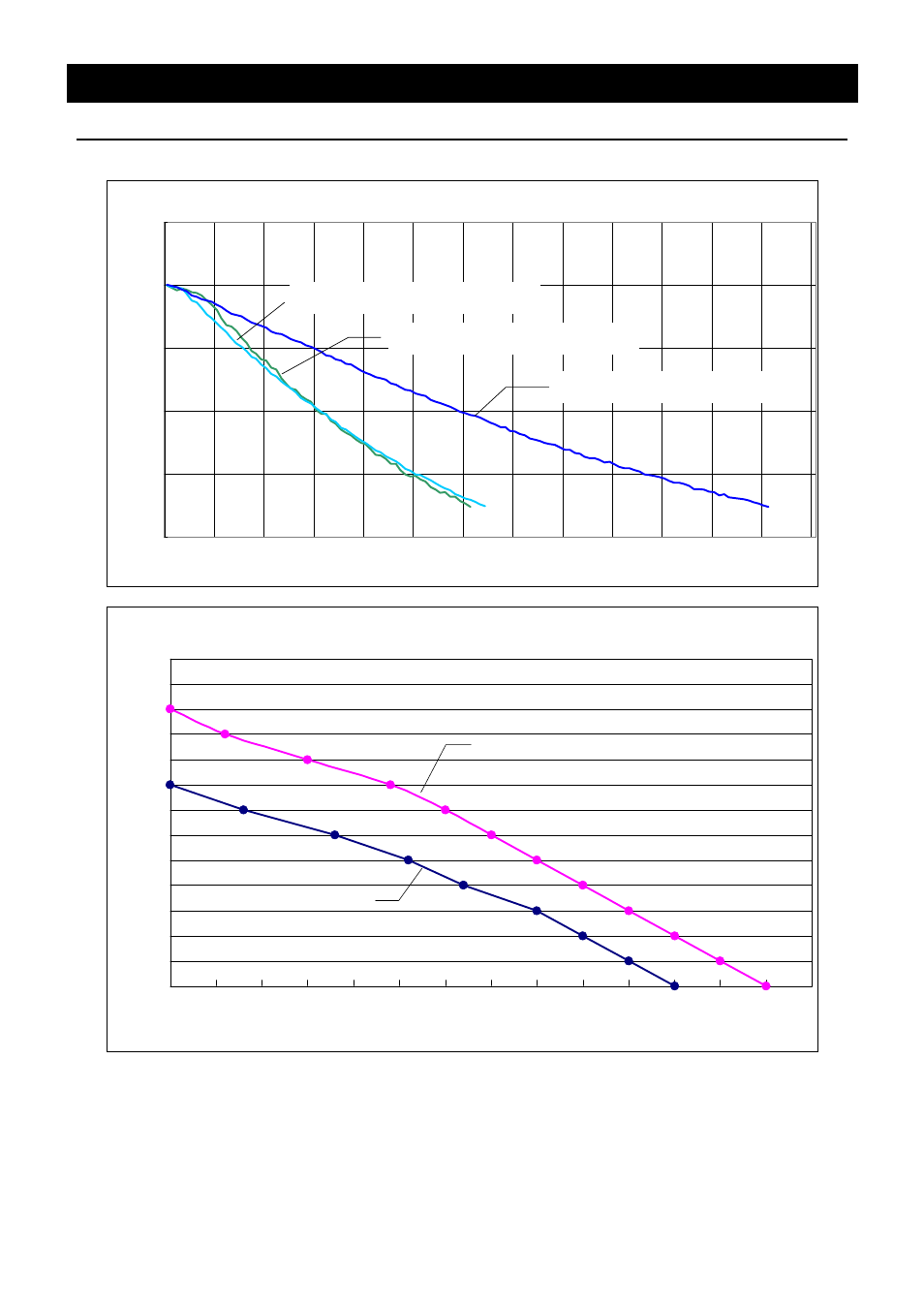

Cooling curve, cooling capacity curve (reference data)
CLS400冷却曲線 室温20℃
-20.0
-10.0
0.0
10.0
20.0
30.0
0 30 60 90 120
経過時間（分）
温度
（℃
）
外部槽液量 エチレングリコール50％20L
外部槽液量 エチレングリコール50％10L
外部槽液量 エチレングリコール50％5L
CLS400/CLH400流量楊程
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7
流量（L/min）
楊程（ｍ）
60Hz
50Hz
CLS400 heating and cooling curves at a room temperature of 20°C
Te
mperat
ure (
°C)
Elapsed time (minutes)
Fluid quantity in external water tank:
5 litters of ethylene glycol 50%
Fluid quantity in external water tank:
10 litters of ethylene glycol 50%
Fluid quantity in external water tank:
20 litters of ethylene glycol 50%
CLS400/CLH400 Flow rate and head
Head (m)
Flow rate (L/min)
