Teilebezeichnungen
04
13
Ge
D
e
utsch

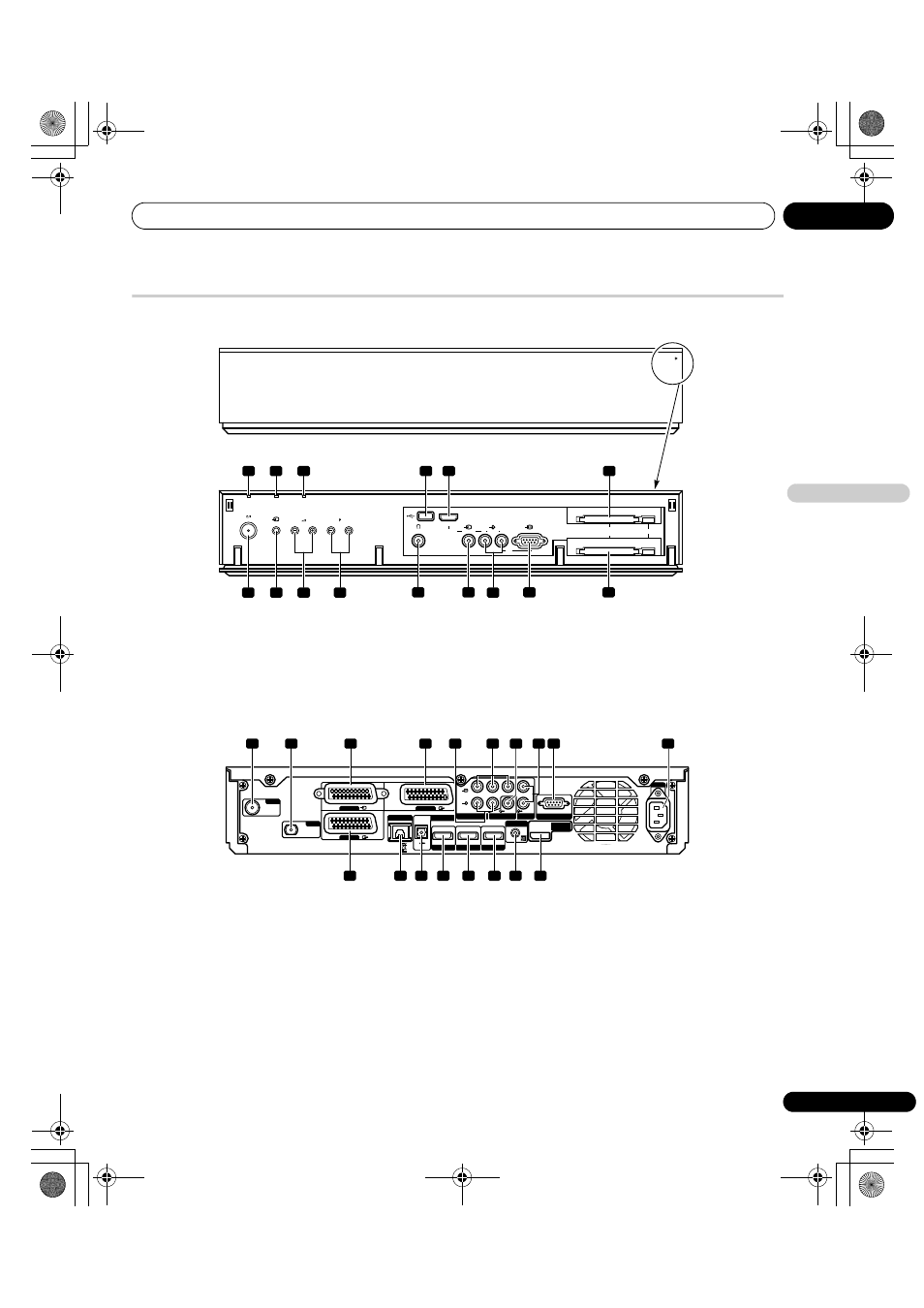

Media-Receiver
(Vorderseite)
1
Einschaltanzeige
2
Anzeige STANDBY
3
Anzeige TIMER
4
USB-Port
5
Anschluss INPUT 5 (HDMI)
6
COMMON INTERFACE 2 SATELLITE-Schacht
7
Taste STANDBY/ON
8
Taste INPUT
9
Tasten VOLUME Erhöhen/Verringern
10 Tasten CHANNEL Erhöhen/Verringern
11 Ausgang PHONES
12 Anschluss INPUT 5 (Video)
13 Anschluss INPUT 5/PC INPUT (Audio)
14 Anschluss PC INPUT (Analog RGB)
15 COMMON INTERFACE 1 TERRESTRIAL-Schacht
(Rückseite)
1
Antenneneingang ANT
2
Satelliteneingang SAT
3
Anschluss INPUT 1 (SCART)
4
Anschluss INPUT 2 (SCART)
5
Anschlüsse INPUT 2 (AUDIO)
6
Anschluss INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
7
Anschluss SUB WOOFER OUT
8
Anschlüsse AUDIO OUT
9
RS-232C-Anschluss (SERVICE ONLY (NUR FÜR WARTUNG))
(bei Werksvoreinstellung verwendet)
10 Anschluss AC IN (Netzeingang)
11 Anschluss INPUT 3 (SCART)
12 LAN-Anschluss (10/100)
13 Anschluss DIGITAL OUT (OPTICAL)
14 Anschluss INPUT 1 (HDMI)
15 Anschluss INPUT 3 (HDMI)
16 Anschluss INPUT 4 (HDMI)
17 Anschluss CONTROL OUT
18 Anschluss SYSTEM CABLE
STANDBY/ON
INPUT
ON
STANDBY
TIMER
VOLUME
CHANNEL
PHONES
USB
HDMI
INPUT 5
VIDEO
ANALOG RGB
L AUDIO R
PC
KRP-M01
COMMON INTERFACE 2 SATELLITE
COMMON INTERFACE 1 TERRESTRIAL
EJECT
PULL OPEN
7
1
2
3
4
5
6
8
9
10
13
11
12
14
15
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
1
2
3
12
11
13
14
15
16
17
18
4
5
6
9
8
7
10
