Nomenclature 04
12
Fr
Chapitre 4
Nomenclature

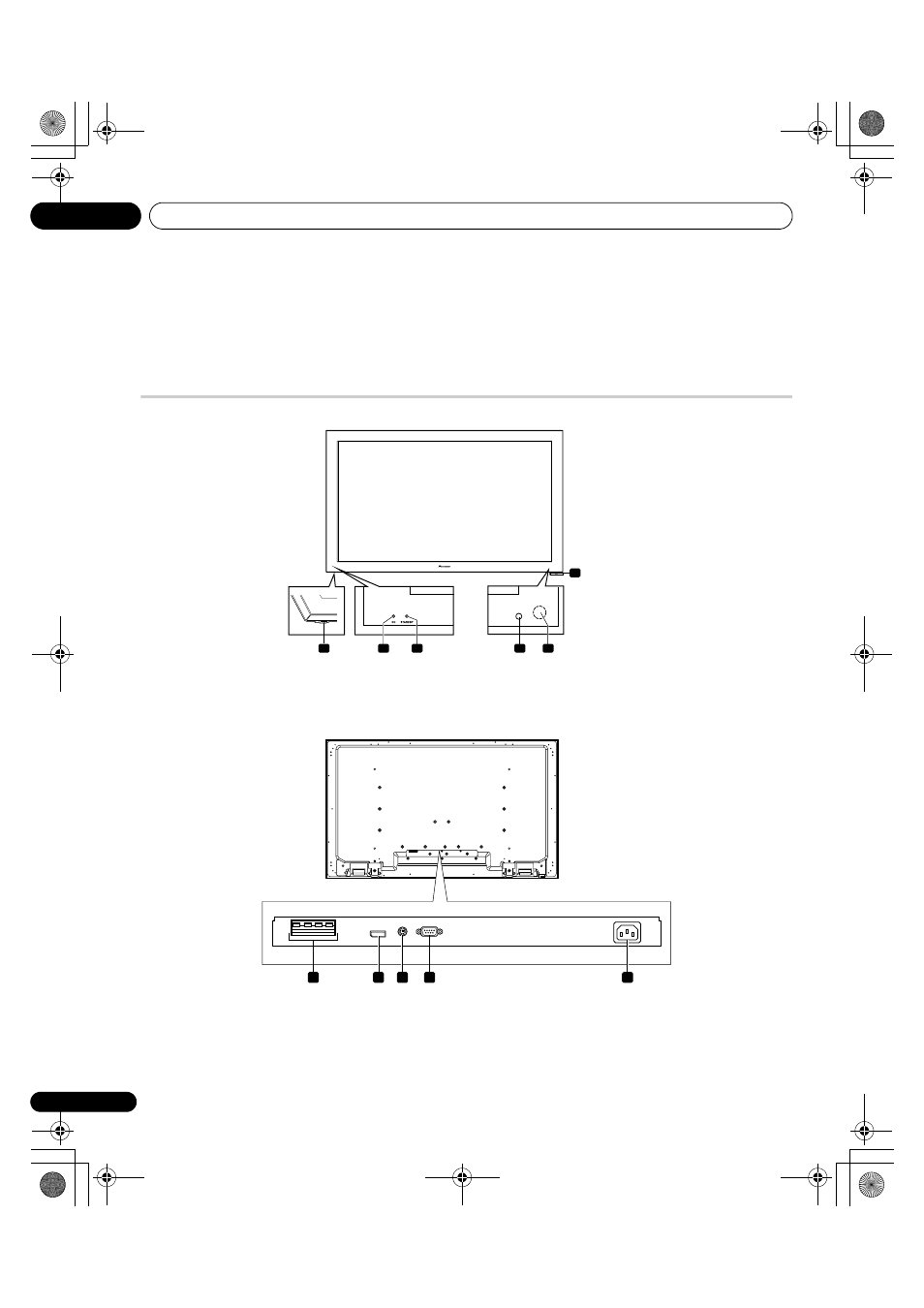

Affichage
(Avant)
1 Touche d’alimentation ( a)
2 Témoin POWER ON
3 Témoin STANDBY
4 Capteur de luminosité ambiante
5 Capteur de télécommande
6 Capteur couleur
(Dos)
1 Prises SPEAKERS (droite/gauche)
• Ne connectez aucun appareil aux prises d’enceinte en dehors
des enceintes spécifiées.
• Ne laissez pas les fils des câbles d’enceinte à nu et exposés aux
prises. Des files à nu peuvent entraîner des courts-circuits et
causer un mauvais fonctionnenent ou endommager l’appareil.
2 Prise SYSTEM CABLE
3 Prise du capteur couleur
4 Prise RS-232C (SERVICE ONLY (SERVICE UNIQUEMENT))
(utilisée pour la mise au point à la fabrique)
5 Prise AC IN
1 5 4
6
2 3
(KRP-600P)
Bas
1 2 3 4 5
(cadre supérieur)
(KRP-600P)
Vue de dessous de
l’écran
