Remarque
• Évitez de pincer ou de créer des points de pression lors de la
mise en place des câbles ou lorsque vous les attachez.
• Un serre-câbles qui est en place depuis longtemps présente
davantage de risques de détérioration. Un serre-câbles plus
ancien peut être facilement endommagé lorsqu’il est retiré et il
se peut que vous ne puissiez pas le réutiliser.
• Utilisez les serre-câbles selon vos besoins.
• Faites attention de ne pas trop tendre les câbles de connexion.

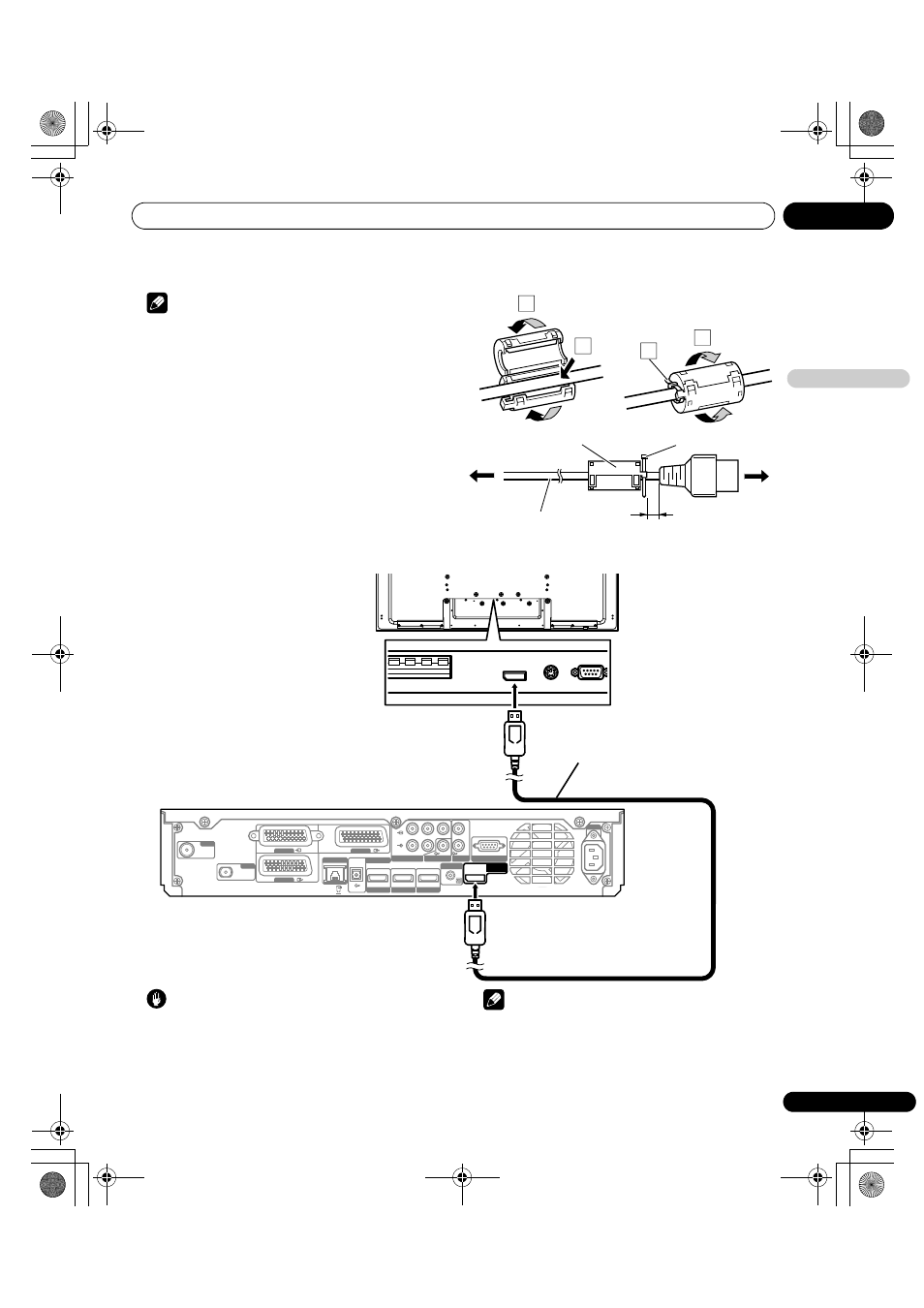

Fixation du noyau de ferrite
Fixez le noyau de ferrite à l’extrémité des cordons d’alimentation de
l’écran et du Récepteur déporté comme montré sur l’illustration.
Utilisez le collier pour câble fourni pour empêcher le noyau de
ferrite de glisser sur le cordon.
Si vous ne le faites pas, le téléviseur à écran plat ne sera pas
conforme aux normes CE obligatoires.
Attention
• N’utilisez pas le câble SYSTEM pour connecter un autre
appareil au téléviseur à écran plat.
Remarque
• Le câble SYSTEM possède les mêmes prises aux deux
extrémités.
• Ne connectez pas un câble HDMI à la prise SYSTEM CABLE.
• Lors du retrait du câble SYSTEM, poussez et maintenez enfoncé
le taquet sur le connecteur pour libérer la prise.
1
2
3
4
Noyau de ferrite
À une prise de
courant
Cordon d’alimentation
Le plus près possible
Collier pour câble
Pour l’écran et
le Récepteur
déporté
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT SUB WOOFER OUT INPUT 2
L
L R AUDIO
P R
COMPONENT VIDEO
P B Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI OUT
INPUT 2
Connexion du câble SYSTEM au Récepteur déporté
Connexion du câble SYSTEM à l’écran
Récepteur déporté (dos)
Câble SYSTEM
Écran (dos)
Connexion du câble SYSTEM
