- 77 -

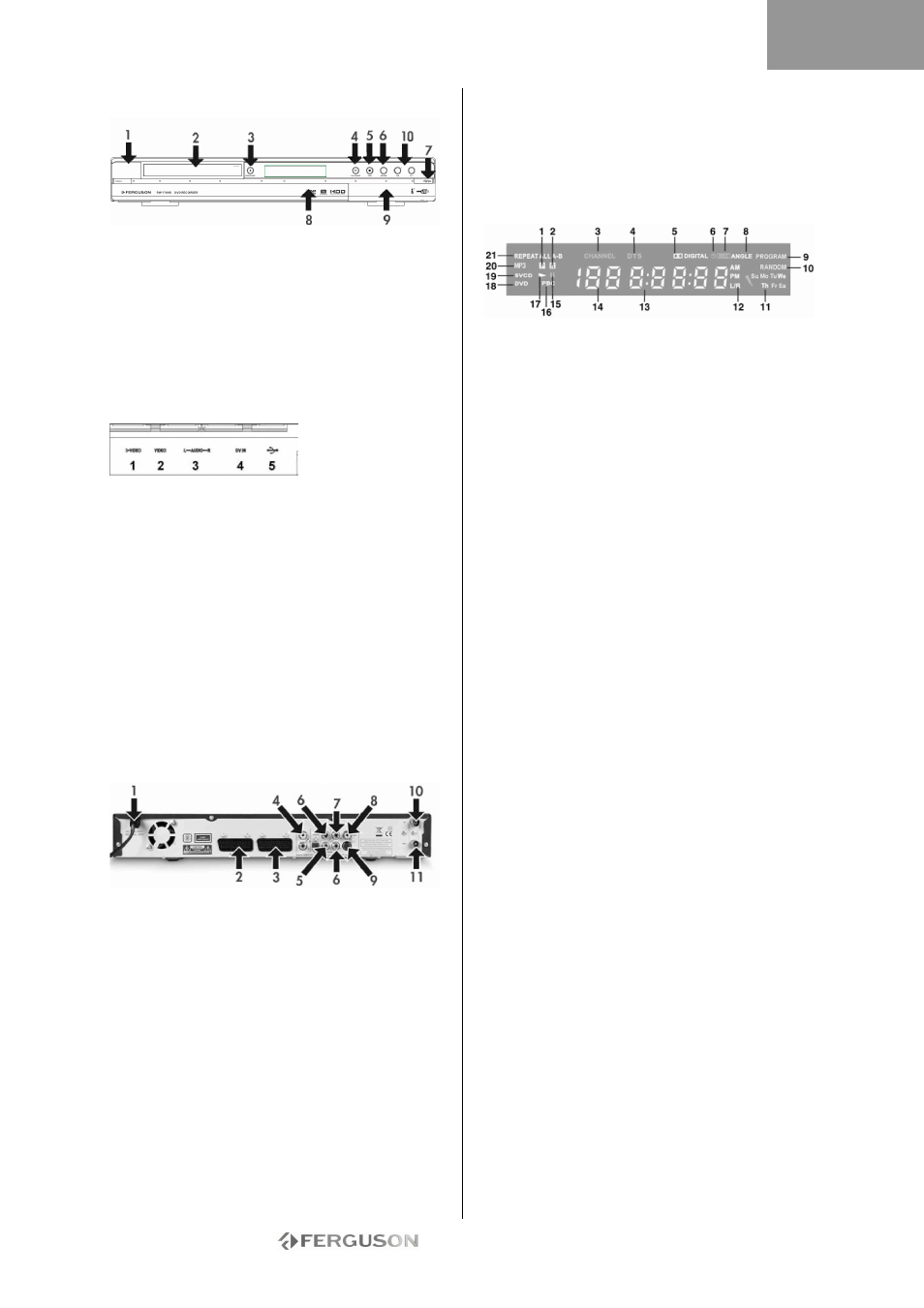

CONTROLES Y CARACTERÍSTICAS DEL PANEL
FRONTAL
1. Botón de encendido
2. Soporte de disco DVD
3. Botón de apertura/cierre
4. Botón Reproducir/Pausa
5. Botón Detener
6. Botón Fuente
7. Botón Grabar
8. Pantalla
9. Conectores del panel frontal
10. Botón CH+ / CH-
Conectores del panel frontal (abrir la solapa
para acceder)
1. S-Video: Conector de entrada de S-Video,
utilícelo para conectar un dispositivo de vídeo
adecuado.
2. Vídeo compuesto: Conector de entrada vídeo,
utilícelo para conectar un dispositivo de vídeo
adecuado.
3. Audio compuesto L/R: Conectores de entrada de
audio, utilícelos para conectar audio desde
dispositivos conectados a los puertos
de S-Video o compuesto.
4. DV IN: Conector de entrada de DV (i-Link/IEEE
1394), utilícelo para conectar una cámara de vídeo
digital.
5. USB: Conector de entrada USB, utilícelo para
conectar un dispositivo de almacenamiento masivo
USB.
DIAGRAMA DEL PANEL
POSTERIOR
1. AC IN Conector del cable de alimentación a la
fuente de alimentación.
2. SCART In (SCART 2) Utilícelo para conectar un
equipo de AV digital con capacidad de salida SCART.
3. SCART Out (SCART 1) Utilícelo para conectar el
televisor u otro equipo a un conector SCART In.
4. Salida de audio L/R Salida de audio analógico
(izquierda y derecha).
5. Salida de audio digital coaxial Utilícelo para la
salida de audio digital mediante la conexión a un
amplificador o un receptor con capacidad de entrada
de audio digital.
6. YUV (Y Cb/Pb Cr/Pr) Utilícelo para conectar el
televisor a conectores de entrada YUV (Y Cb/Pb
Cr/Pr). El modo de salida se puede establecer como
progresivo o como entrelazado.
7. Salida de vídeo CVBS Utilícelo para conectar el
televisor al conector de entrada de vídeo (CVBS).
8. Audio digital óptico Utilícelo para la salida de
audio digital grabado en discos mediante la
conexión al conector de entrada de audio digital
óptico de un amplificador o receptor de AV con
capacidad de entrada de audio digital.
9. Salida de S-Video Utilícelo para conectar el
televisor al conector de entrada de S-VIDEO.
10. Entrada de antena Utilícelo para conectar un
televisor por antena/cable.
11. Salida de antena Utilícelo para enviar la señal
de TV al televisor
Indicadores de la ventana en pantalla
1. PAL
2. NTSC
3. Canal
4. DTS
5. Dolby
6. Temporizador
7. Grabar
8. Ángulo múltiple
9. Programa
10. Aleatorio
11. Day (día)
12. Canal de audio
13. Hora/Modo (hh:mm:ss)
14. Fuente/Capítulo
15. Pausa
16. PBC
17. Repr.
18. DVD
19. VCD/SVCD
20. MP3
21. Repeat
ESPAÑOL
