- 7 -

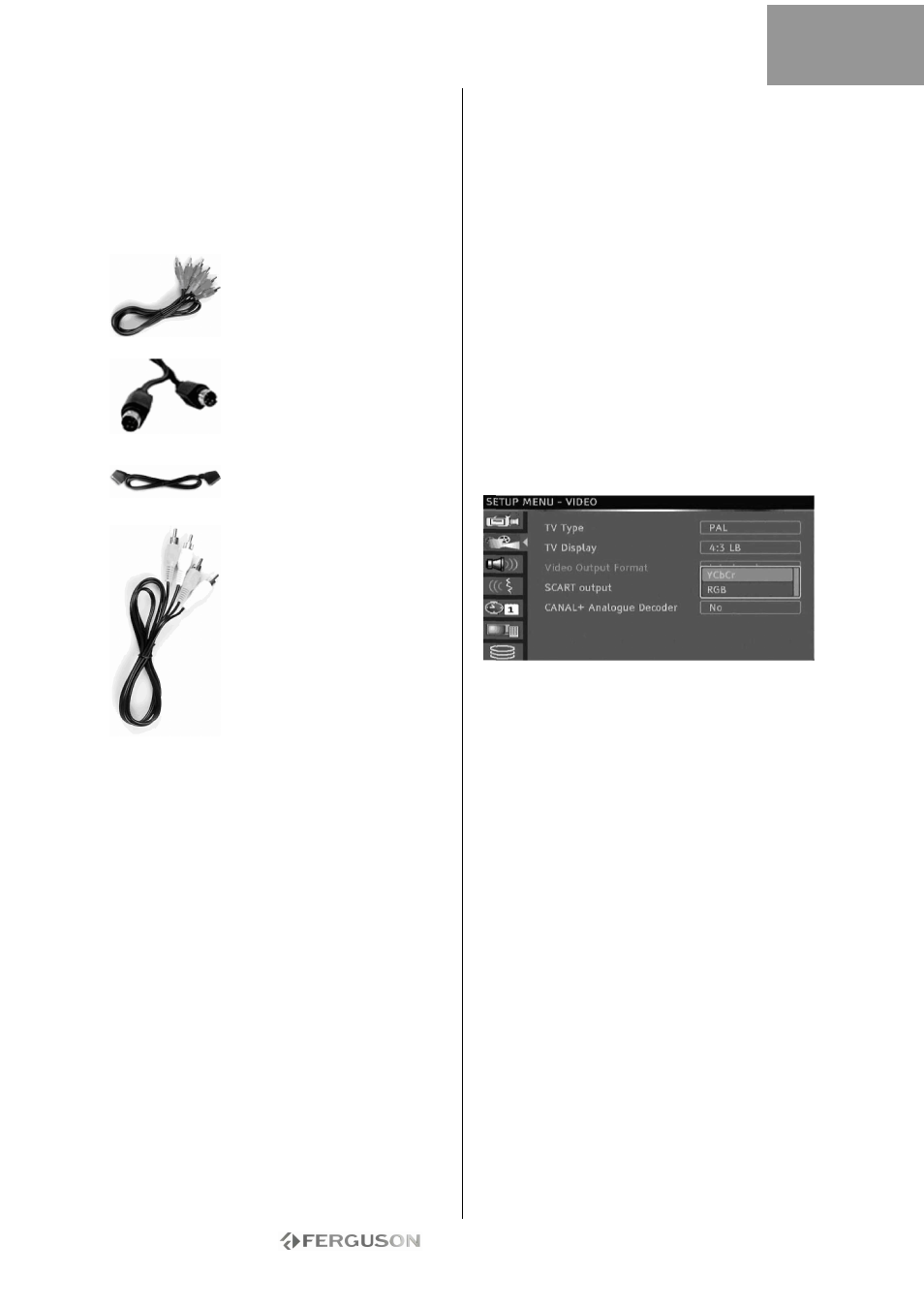

PODŁĄCZANIE DO TELEWIZORA
(KONFIGURACJA ALTERNATYWNA)
Zamiast połączenia z uŜyciem przewodu SCART
moŜna wybrać inny sposób połączenia,
wykorzystując jedną z poniŜszych konfiguracji (nie
zawartych), przedstawionych w kolejności od
najlepszej (pod względem jakości) do najgorszej:
Komponentowe sygnały wideo
(wybieranie kolejno liniowe)
Komponentowe sygnały wideo (z
przeplotem)
S-Video
SCART (RGB)
Kompozytowy sygnał wideo
A - Podłączanie do telewizora za pomocą
złącza kompozytowego sygnału wideo
1. Podłącz przewód wideo (Ŝółte wtyczki) do wyjścia
CVBS z tyłu nagrywarki i do wejścia wideo w
telewizorze.
2. Podłącz przewody audio (białe i czerwone wtyczki
cinch) do wyjść audio L/R z tyłu nagrywarki i do
wejść audio L/R w telewizorze.
3. Wybierz w telewizorze źródło sygnału VIDEO
IN lub CVBS.
B - Podłączanie do telewizora za pomocą
złącza S-Video
1. Podłącz przewód S-Video (czarne wtyczki) do
wyjścia S-VIDEO z tyłu nagrywarki i do
wejścia S-VIDEO w telewizorze.
2. Podłącz przewody audio (białe i czerwone wtyczki
cinch) do wyjść audio L/R z tyłu nagrywarki i do
wejść audio L/R w telewizorze.
3. Wybierz w telewizorze źródło sygnału S-VIDEO.
C - Podłączanie do telewizora za pomocą
złącza komponentowych sygnałów wideo (YUV
lub YCbCr)
Komponentowe sygnały wideo zapewniają najlepszą
jakość obrazu w przypadku telewizorów z ekranem
LCD i ekranem plazmowym. Aby moŜna było uŜyć
połączenia za pomocą komponentowych sygnałów
wideo, NAGRYWARKA musi zostać wcześniej
podłączona do telewizora za pomocą jednego z
wcześniej opisanych połączeń (zalecane jest
połączenie SCART).
1. Włącz telewizor i wybierz źródło
odpowiadające NAGRYWARCE.
2. Włącz NAGRYWARKĘ.
3. Podłącz 3 przewody komponentowych sygnałów
wideo (czerwony, zielony, niebieski) do wyjść
COMPONENT VIDEO OUT z tyłu NAGRYWARKI i do
wejść COMPONENT VIDEO IN w telewizorze.
4. Podłącz przewody audio do wyjść AUDIO L/R OUT
z tyłu NAGRYWARKI i do wejść AUDIO L/R IN w
telewizorze.
5. Naciśnij przycisk MENU na pilocie.
6. Za pomocą przycisków nawigacyjnych przejdź do
sekcji menu OGÓLNE.
7. Za pomocą przycisków nawigacyjnych i przycisku
OK. zmień ustawienie wyjścia SCART (SCART
Output) na YCbCr. Zmień ustawienie formatu wideo
(Video Output Format) na wybieranie kolejnoliniowe
(Progressive), jeśli telewizor obsługuje taki sposób
wybierania.
8. Wybierz w telewizorze źródło sygnału YUV lub
YCbCr.
9. MoŜna odłączyć przewód SCART.
POLSKI
