Instalación
89 510969 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT

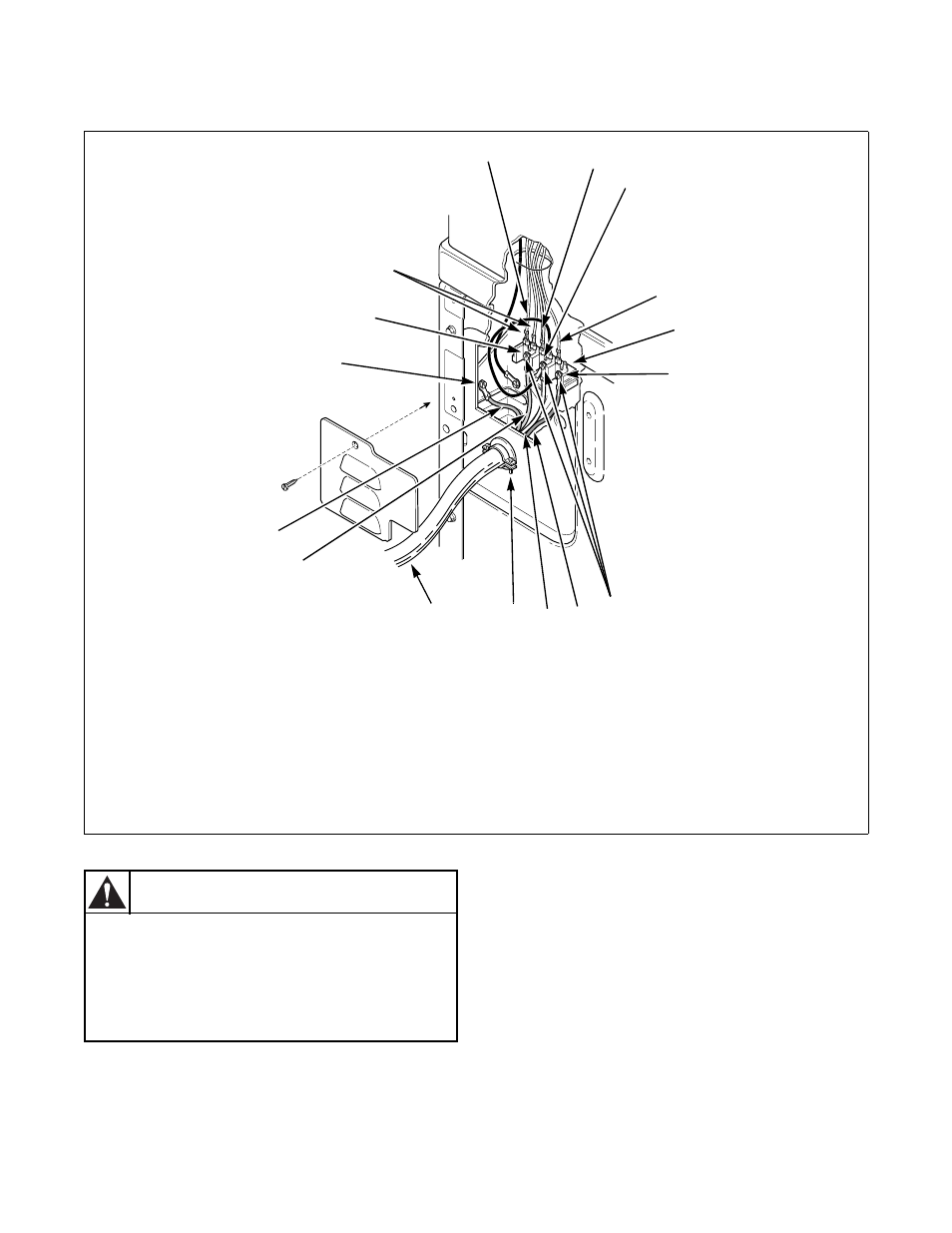

Conexión de cuatro conductores
Figura 21
D683I
1 Conductor de conexión a tierra 8 Neutral (conductor blanco)
2 Conductores blancos 9 Protector contra tirones
3 Conexión neutral 10 Cable de corriente (cuatro conductores)
4 Conductor negro 11 Conductor rojo
5 Bloque de conexiones 12 Tornillo de conexión a tierra de la mensula del
bloque de conexiones
6 Conexión “L2”
7 Tornillos de cabeza hexagonal acanalada
(se envían dentro de la secadora o se sacaron
en el paso 2) 13 Conexión “L1”
D683I
1
1
2
3
4
5
6
7
8
9 10
11
4
12
13
11
Se muestra la secadora sin la cubierta de
acceso sólo con propósitos de ilustración.
Para reducir el riesgo de sufrir una
descarga eléctrica, NUNCA use la secadora
mientras no tenga su cubierta de acceso.
W136S
ADVERTENCIA
