Instalación
510969 (SP) 84

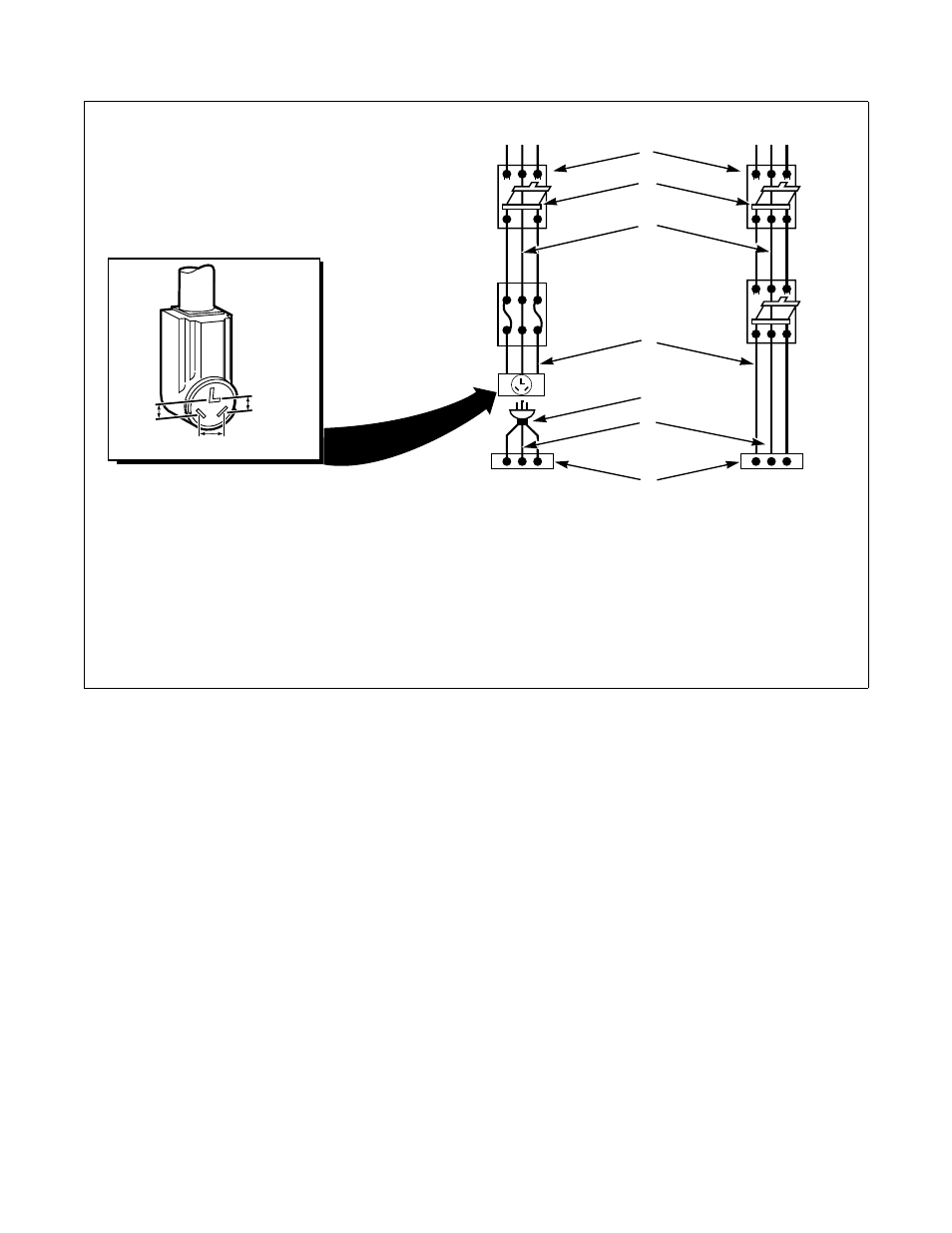

Figura 17
D816I
1 Caja del interruptor de entrada del servicio de
tres conductores, con neutro conectado a tierra,
monofásico, 120/240 voltios de C.A., 60 Hertz.
(consulte la NOTA arriba) 4 Cable con forro metálico o no metálico
(solo cable de cobre)
5 Cable de conexión a la secadora
6 Neutro
2 Fusible o cortacircuitos de 30 amperios 7 Bloque de terminales de la secadora
3 Conductor neutro
NOTA: El cable flexible de conexión NO se incluye con la unidad de
secadoras eléctricas. El tipo de cable flexible de conexión y el calibre del
cable deben cumplir con los códigos locales y con las instrucciones.
El método de cableado de la unidad de secadoras es opcional y está
sujeto a los requisitos del código local.
NOTA: Conecte la secadora a la fuente de alimentación con el VOLTAJE
NOMINAL MÁXIMO que aparece en la placa.
1
2
3
4
5
6
7
FUENTE
DE ENERGÍA
FUENTE
DE ENERGÍA
CAJA DE FUSIBLES
INTERMEDIA (puede
omitirse si la caja de
entrada del servicio
tiene fusibles)
RECEPTÁCULO DE PARED
CONEXIÓN DEL CABLE CON EL ENCHUFE
L1 L2 L1 L2
CONEXIÓN DIRECTA
CAJA DE
INTERRUPCIÓN
INTERMEDIA
(puede tener o
no fusibles)
120 ± 12
V.C.A.
Receptáculo
normal de pared
de tres terminales
de 30 amperios
tipo nema
10-30R
120 ± 12
V.C.A.
240 ± 12
V.C.A.
NOTA: Utilice solamente CABLES DE COBRE.
Para una longitud menor de 15 pies (4,5 m) – use conductores calibre 10 A.W.G.
Para una longitud mayor de 15 pies (4,5 m) – use conductores calibre 8 A.W.G.
