Instalación
510969 (SP) 100
Figura 31
Figura 32
D686I
1 NOTA: Donde el ducto de escape atraviese una
pared de material combustible o techo interior,
el tamaño de la abertura deberá satisfacer las
normas locales. 3 2 plg (5 cm) como mínimo, o la separación
exigida por las normas de construcción locales
4 Sin tapa ni malla
5 Cubierta de limpiar – Revísela mensualmente
2 Pared
D686I
2
3
4
SALIDA DE
LOS GASES DE
ESCAPE
K J I H G F E D C B A
5
30°
1
FLUJO DE AIRE DEL ESCAPE
LONGITUD MÁXIMA DEL DUCTO
30 pies (9,1 m)

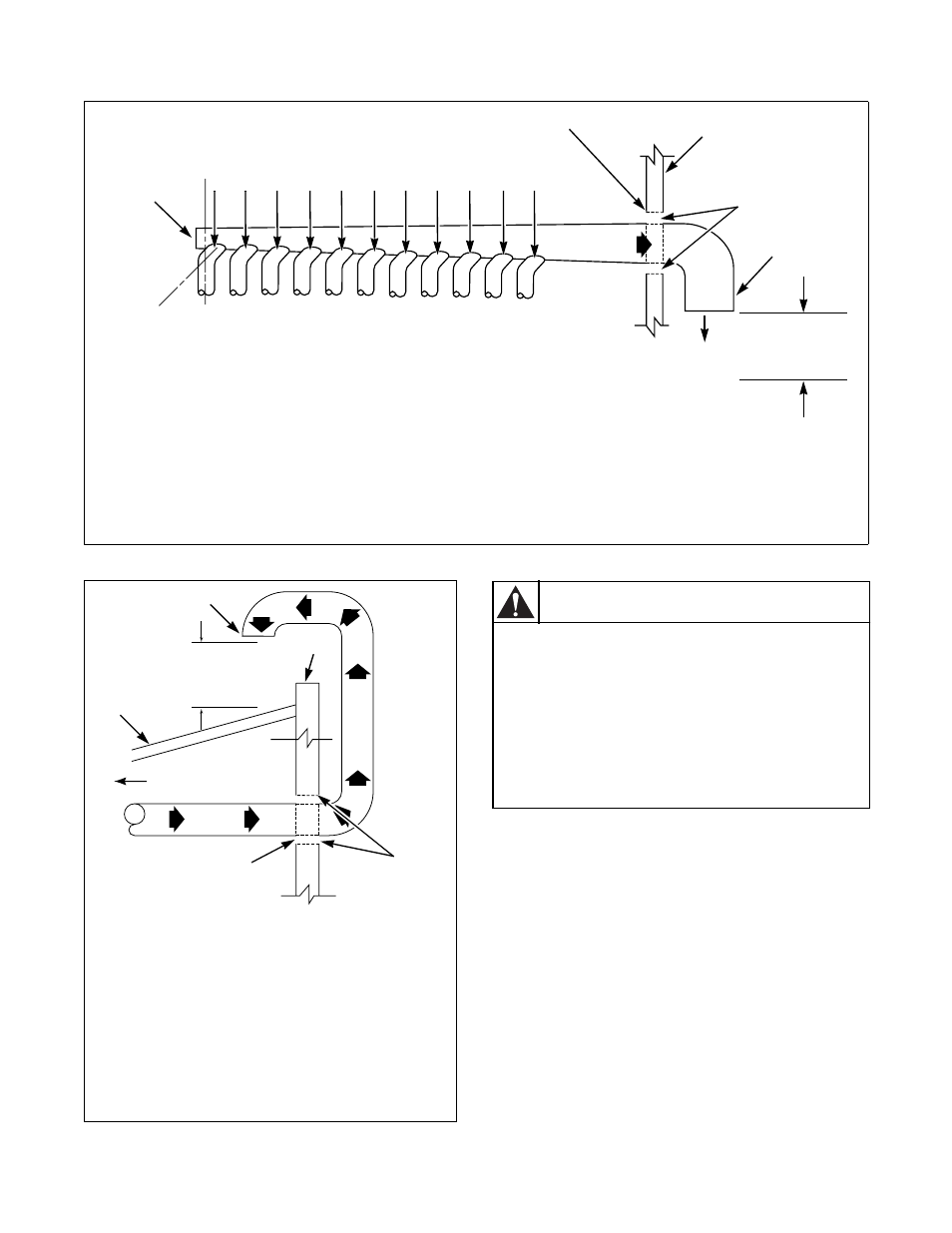

INSTALACIÓN DEL ESCAPE HORIZONTAL
24 plg (61 cm)
DE SEPARACIÓN
MÍNIMA DEL
TECHO/SUELO
FLUJO DE
AIRE
D753I
1 Tejado
2 Sin tapa ni malla
3 Pared
4 2 plg (5 cm) mínimo
5 NOTA: Donde el conducto de escape
atraviese una pared o techo de material
combustible las dimensiones del agujero
correspondiente deberán satisfacer las
regulaciones locales.
3
1
4
5
24 plg (61 cm)
DE SEPARACIÓN
MÍNIMA DEL
TECHO/SUELO
CONECTAR A
LA SECADORA
INSTALACIÓN DEL ESCAPE VERTICAL
2
Para reducir el riesgo de ocasionar un
incendio y la acumulación de gases, NO deje
escapar el aire de la secadora hacia un pozo
de ventana, un conducto de ventilación de
gas, una chimenea, o un área cerrada, mal
ventilada, tal como un desván, una pared, el
techo, el sótano bajo el edificio o algún lugar
cerrado de un edificio.
W045S
ADVERTENCIA
