Instalación
77 510969 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
Paso 4: (Sólo para secadoras eléctricas)
Conecte las clavijas eléctricas
Para obtener mayor información, consulte la sección
Requisitos eléctricos.
IMPORTANTE: Para cada una de las secadoras,
use solamente un juego de cable con 3 conductores
(sólo alambre de cobre) No. 10 aprobado por los
Laboratorios Underwriter (U.L.) para 240 Voltios
(como mínimo), 30 Amperios y que esté certificado
para uso en secadoras de ropa.

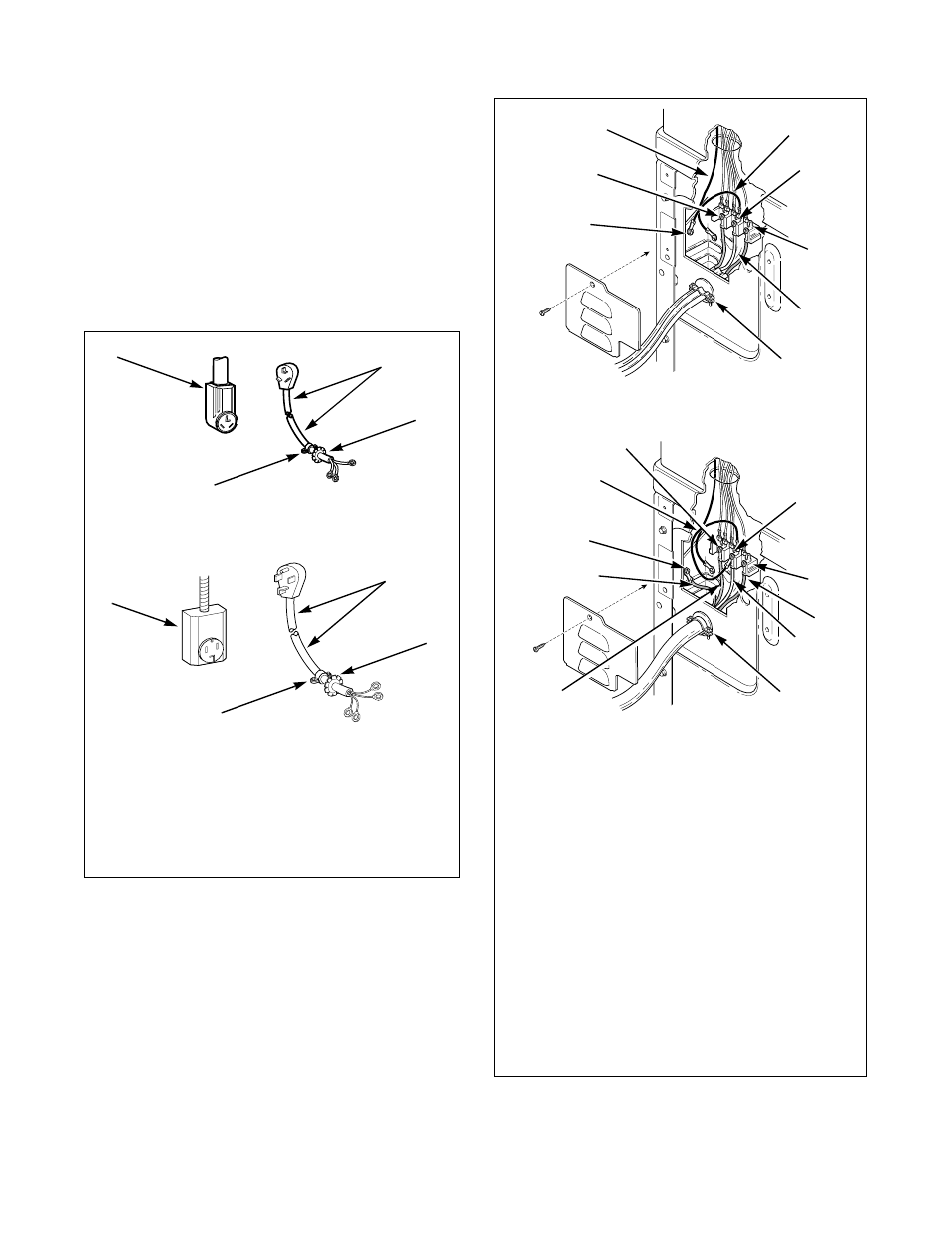

Figura 12
NOTA: Para obtener información más detallada
acerca de los cables de 3 ó 4 conductores, consulte
la sección Conexión eléctrica.
NOTA: En las casas móviles o donde los códigos no
permitan conectar a tierra a través de un
conductor neutral, es necesario usar un cable de
4 conductores.
Figura 13
D275I
D006I
1 Tomacorriente típico
2 Cable
3 Tuerca del protector contra tirones
4 Protector contra tirones
1
2
3
4
ENCHUFE DE TRES CONDUCTORES
1
2
3
4
ENCHUFE DE CUATRO CONDUCTORES
D679I
D680I
NOTA: Se muestra la secadora sin la cubierta de
acceso sólo con propósitos de ilustración. NUNCA
use una secadora que no tenga instalada la cubierta
de acceso.
1 Conductor de conexión a tierra
2 Conductor neutral de conexión a tierra
3 Conexión neutral
4 Conexión “L2”
5 Conductor central (neutral)
6 Protector contra tirones
(no se incluye con la unidad)
7 Tornillo de conexión a tierra
8 Conexión “L1”
9 Conductor negro
10 Conductor blanco (neutral)
11 Conductor rojo
D679I
1
8
7
6
5
4
3
2
CONEXIÓN DE TRES CONDUCTORES
D680I
1
8
7
6
10
4
3
1
11
9
CONEXIÓN DE CUATRO CONDUCTORES
