Instalación
510969 (SP) 70
Extensión del tragamonedas de la
secadora
(Exclusivamente en modelos con
tragamonedas de corredera)
Extensón de deslizador abovedada corta
1. Instale la extensión del tragamonedas Nº 503733
en el lado superior del tragamonedas mediante
dos tornillos con cabeza tipo Phillips (estrella) y
arandelas de seguridad Nº 03950. Apriételos
firmemente. Consulte la Figura 2.
2. Instale el modificador de extensión del
tragamonedas, Nº 501796, como se describe a
continuación:
NOTA: En secadoras equipadas con tragamonedas
Greenwald (excepto los modelos de tragamonedas
Greenwald Comet y el Greenwald Tokette) no es
necesario usar modificador de extensión.
● Tragamonedas ESD – Monte el modificador de
extensión Nº 501796 en la parte inferior de la
extensión del tragamonedas Nº 503733. Alinee el
agujero del modificador de extensión con el
agujero rotulado “A” de la extensión e instale un
tornillo autorroscante Nº 501086. Apriételo
firmemente. Consulte la Figura 2.
● Tragamonedas GREENWALD Comet,
GREENWALD Tokette y MONARCH –
Monte el modificador de extensión Nº 501796 en
la parte inferior de la extensión del tragamonedas
Nº 503733. Alinee el agujero del modificador de
extensión con el agujero rotulado “B” de la
extensión e instale un tornillo autorroscante Nº
501086. Apriételo firmemente. Consulte la
Figura 2.

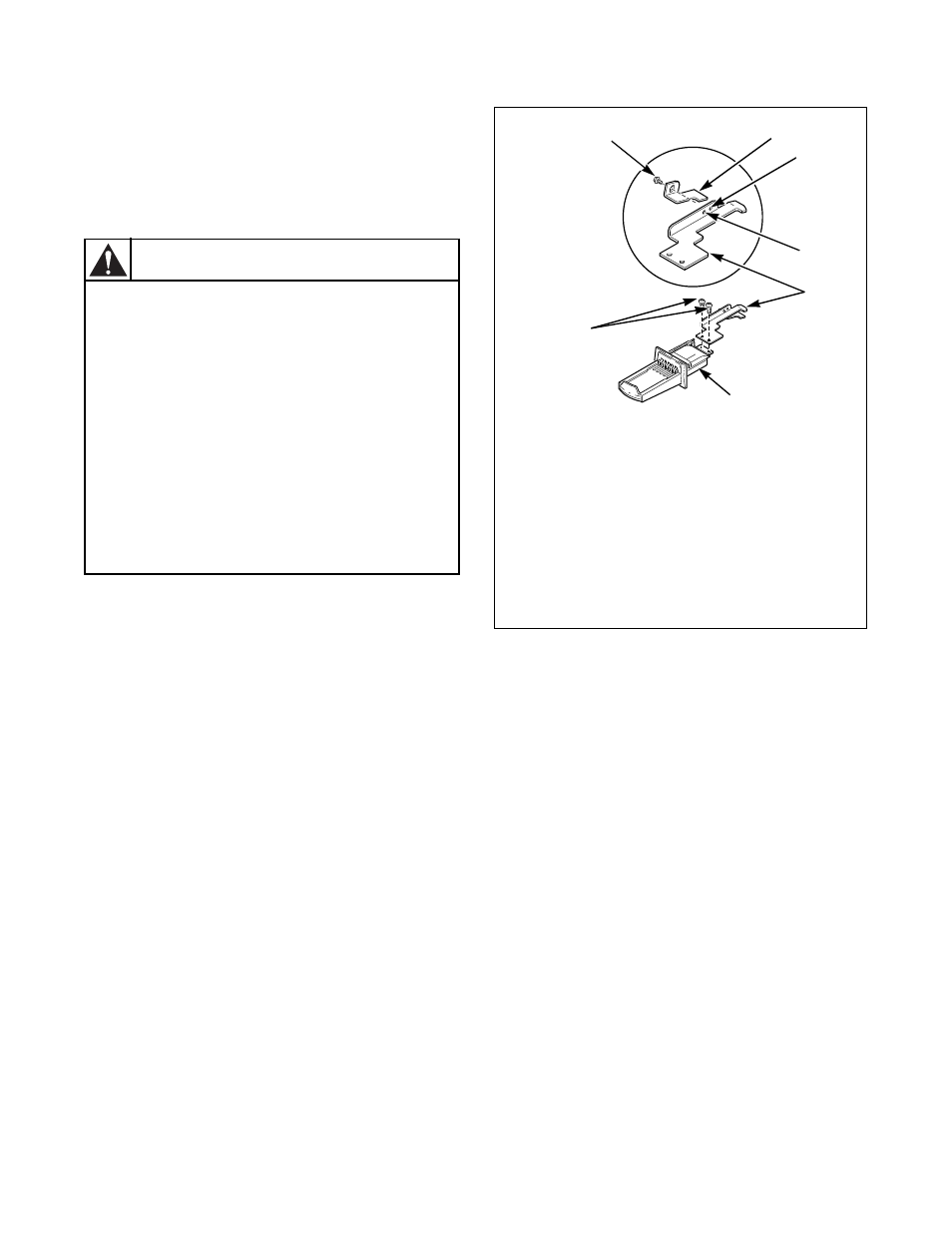

Figura 2
3. Reinstale el tragamonedas en la caja del medidor
de la secadora.
4. COMPRUEBE QUE LA SECADORA
FUNCIONE CORRECTAMENTE – Conecte el
suministro de energía eléctrica a la secadora.
Inserte la cantidad correcta de monedas en el
tragamonedas. Empuje hacia dentro el
tragamonedas y observe a través de la abertura de
la puerta de servicio de la caja del medidor. La
extensión del tragamonedas debe hacer contacto
con el brazo actuador y regresar a su posición de
reposo junto con el tragamonedas.
Cuando se empuja el tragamonedas
completamente hacia dentro hasta el final de su
recorrido, el tragamonedas se retrae. El brazo
actuador del acumulador debe mantenerse hacia
atrás hasta que el tragamonedas se desplace hacia
adelante y vuelva a hacer contacto con el brazo
actuador, haciendo que el brazo regrese a su
posición inicial. Consulte la Figura 3.
Para reducir el riesgo de descarga
eléctrica, incendio, explosión, lesiones
graves o letales:
• Desconecte la energía eléctrica a la
secadora antes de darle mantenimiento.
• Cierre la válvula de corte de gas de la
secadora antes de darle mantenimiento.
• Nunca arranque la secadora sin los
paneles y protectores colocados.
• Cuando se desconecten los conductores
de tierra durante el mantenimiento, los
mismos deberán volver a conectarse para
asegurar que la secadora quede
debidamente conectada a tierra.
W001SR1
ADVERTENCIA
D019K
1 Tornillo autorroscante 501086
2 Modificador de extensión de tragamonedas
501796
3 Agujero “A”
4 Agujero “B”
5 Extensión de tragamonedas 503733
6 Tragamonedas
7 Tornillos con cabeza tipo Phillips y arandelas
de seguiridad 03950
3
2
4
5
6
7
1
