Videotec EXDTRX - Manual (Page 87)

DE - D
eutsch - B
edienungslanleitung
13
Die Klemmen RX-485A und RX-485B mit
eingeschalteter Last müssen jeweils an die Klemmen
TX-485A und TX-485B (ebenfalls mit eingeschalteter
Last) der vorangehenden Einheit angeschlossen
werden:
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
Bei dem vorigen
Empfänger
Am nächten
Empfänger
Fig. 10
j Bei dem o.g. Verbindungstyp (Punkt-
zu- Punkt) löst die Betriebsstörung eines
der Empfänger die Unterbrechung der
Kaskadenvorrichtungen aus.
6.2.11 Mehrere Empfänger pro
Linie, Verbindung mit Doppelschnur
(Mehrpunkt-Verbindung)
Alle an die gleiche Linie angeschlossenen Empfänger
müssen das gleiche Kommunikationsprotokoll RS485
verwenden.
Für alle Linien gilt folgendes:
• Nur eine der Tastaturen (Tastatur am Linienende)
weist eine eingeschaltete Last auf;
• Nur einer der Empfänger (am anderen Linienende)
weist eine eingeschaltete Last auf;
• Die Gesamtlänge der Linie darf maximal 1200m
betragen.

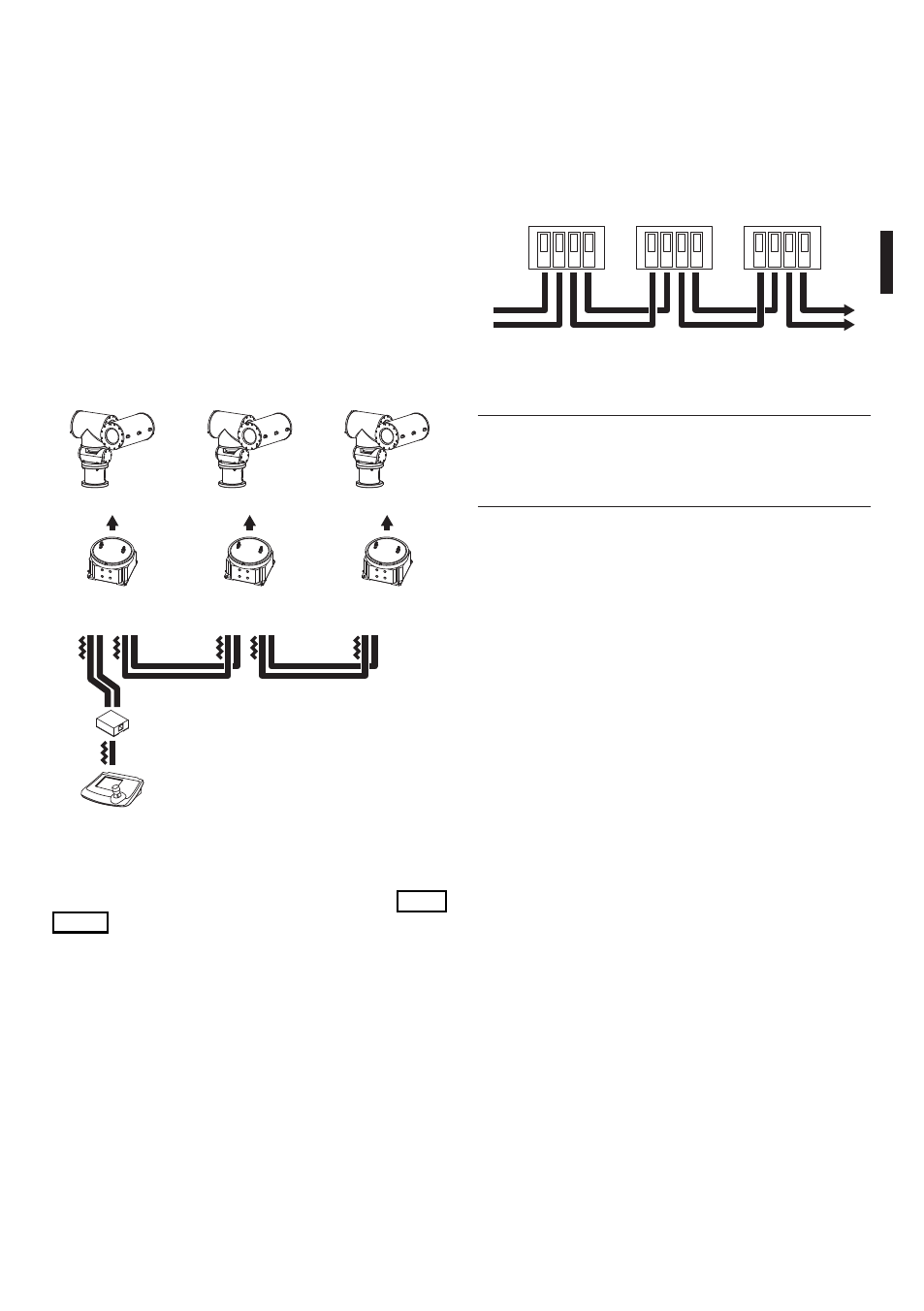

6.2.10 Kaskadenschaltung mehrerer
Empfänger (Punkt-zu-Punkt-
Verbindung)
Die Empfänger können das empfangene
Signal intern regenerieren und über eine neue
Kommunikationslinie zum nächsten Empfänger
senden. Die drei Linienabschnitte (L1, L2, L3) sind
unabhängig voneinander und verbinden nur zwei
Vorrichtungen mit eingeschalteter Last mit dem
Punkt-zu- Punkt- System (insgesamt maximal 1200
Meter). Die Entfernung zwischen Tastatur und
Empfänger D kann somit bis zu 3600 m betragen
(1200 m zwischen Tastatur und Empfänger B, 1200 m
zwischen Empfänger B und Empfänger C und 1200
m zwischen Empfänger C und Empfänger D, d.h.
insgesamt 3600 m).
C D B
A
EXPT EXPT
DCT
L2
L1
EXPT
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
L3
Fig. 09
Die Verbindung zwischen der Tastatur und dem
ersten Empfänger muss nach dem Schema aus Fig. 08,
Seite 12 vorgenommen werden.
