Vite di sicurezza da avvitare/svitare per chiudere/
aprire la custodia (01). Giunto filettato di
accorpamento corpo-coperchio (02). Secondo
necessità, inserire e avvitare i pressacavi 3/4" NPT e/o
i tappi 3/4" NPT (03).
01
02
03

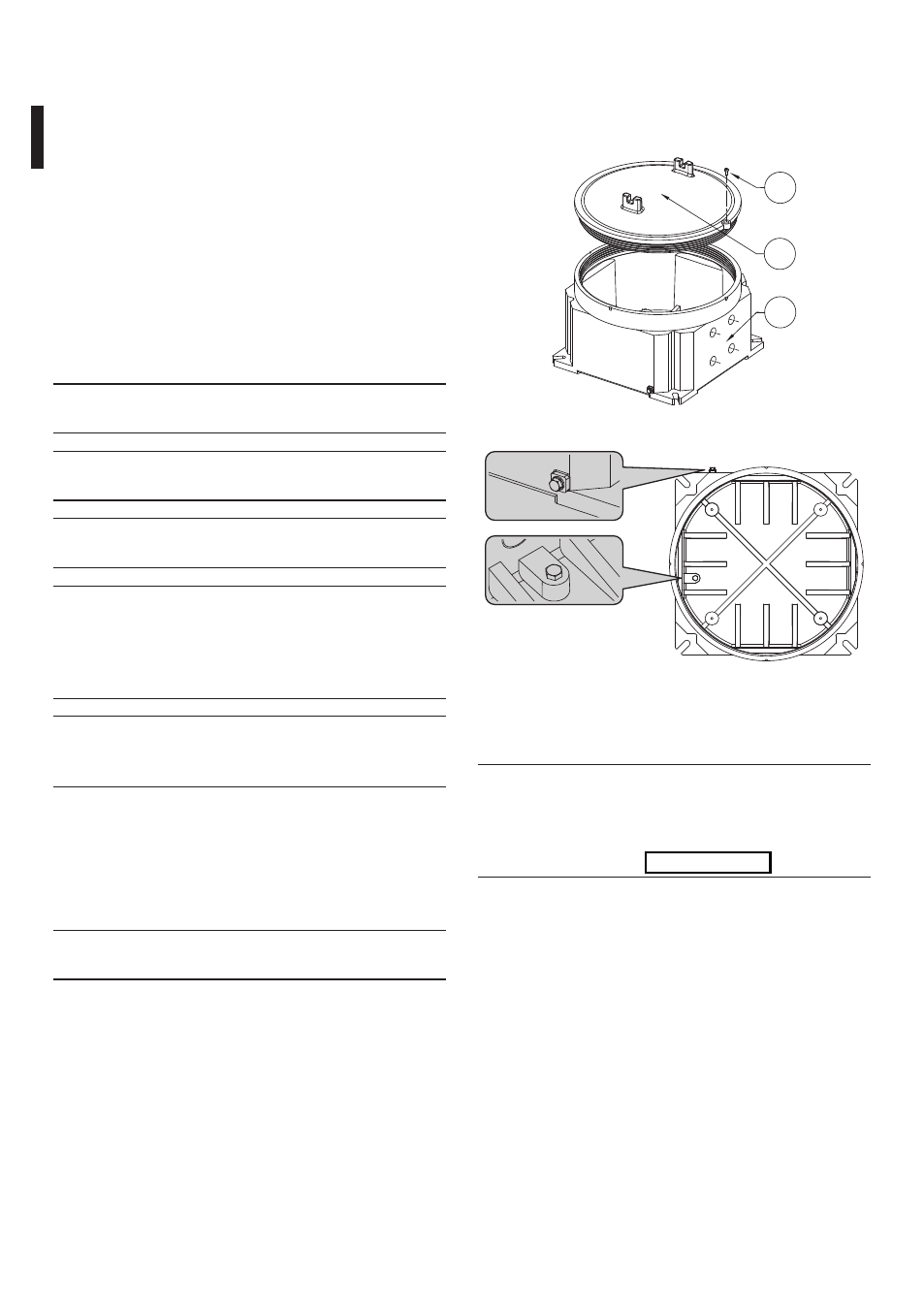

Fig. 02
Fig. 03 Posizioni viti di terra esterna-interna.
6.1.2 Tensione d’alimentazione
EXDTRX3
h La tensione d’alimentazione del ricevitore
EXDTRX3 è di 230Vac, 50/60Hz. Il ricevitore
deve essere collegato a terra per mezzo
delle viti presenti all’interno ed all’esterno
della custodia (Fig. 03, pagina 8).
Fornire alimentazione al ricevitore per mezzo del
morsetto J1 (MAIN INPUT) situato nella schedina di
appoggio. Collegare la fase al morsetto L, il neutro al
morsetto N e la terra al morsetto a.
5.2 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
Si ricorda comunque che in caso di ritorno di
materiale con malfunzionamenti è consigliato
l'imballaggio originale per il trasporto.
6 Assemblaggio e
installazione
g Togliere l'alimentazione prima di procedere
con le operazioni, salvo diversa indicazione.
h L'assemblaggio e l'installazione vanno
eseguiti solo da personale specializzato.
h Utilizzare cavi che soddisfino gli standard
richiesti per questo tipo di applicazione.
h Il ricevitore non viene fornito con i
pressacavi montati. L’installatore deve
assicurarsi di scegliere i pressacavi adeguati
secondo quanto previsto dalla norma EN/
IEC 60079-14.
h I fori dei pressacavi non utilizzati, devono
essere chiusi mediante i tappi 3/4" NPT
adeguati alla marcatura della custodia.
6.1 Installazione
6.1.1 Apertura del ricevitore
Fare riferimento alle seguenti illustrazioni per una
corretta apertura e chiusura del ricevitore.
o Apertura e chiusura del ricevitore devono
essere eseguite in atmosfera non esplosiva.
