FR - F
rancais - M
anuel d'instruc
tions
14

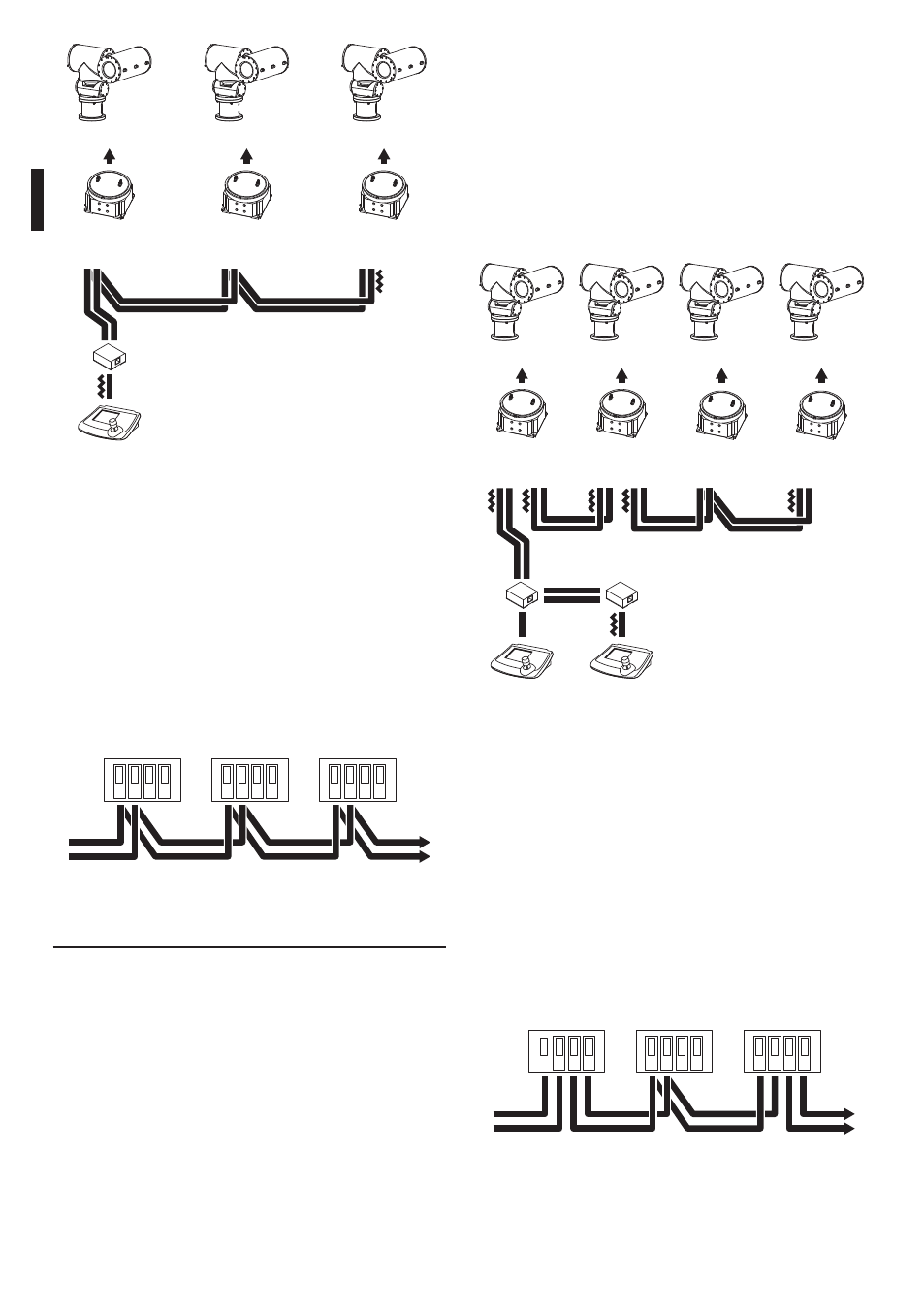

6.2.12 Configurations mixtes (entre
points fixes / multipoint)
C’est une combinaison de deux modes de
branchement précédents qui, selon la combinaison
choisie, permet de profiter au mieux des avantages
des deux types de branchement réduisant
aussi de façon significative la possibilité de
dysfonctionnement.
Voici un exemple de branchement mixte:
R2 R1
K2
EXPT EXPT
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
R3 R4
EXPT EXPT
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
L4 L3 L2
L1
L1
K1
DCT DCT
Fig. 13
Dans l’exemple proposé, un éventuel blocage du
récepteur R3 (branché en multipoint sur la ligne L3)
ne cause pas de dysfonctionnement du récepteur R4.
R3 n’est pas au bout de la ligne L3, il ne doit pas avoir
la résistence de terminaison enclenchée.
Si le récepteur R2 devait se bloquer, étant donné
qu’il est le "générateur" de la ligne L3, tous les
récepteurs branchés à celui-ci en cascade (R3 et R4)
ne recevraient pas de commandes.
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
Du récepteur
précédent
Au récepteur
suivant
Fig. 14
A2 A3 A1
EXPT EXPT EXPT
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
EXDTRX3
EXDTRX324
A
DCT
Fig. 11
On a utilisé la ligne A du pupitre pour la
communication vers la télémétrie. Les extrêmes
(Pupitre - Récepteur A3) doivent avoir leur résistance
de terminaison enclenchée. Les récepteurs A1, A2
ne doivent pas avoir leur résistance de terminaison
enclenchée. La longueur maximale de la ligne, d’un
bout à l’autre (du pupitre au récepteur A3), est de
1200 mètres.
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
RS485
TX-
B
TX-
A
RX-
B
RX-
A
Du récepteur
précédent
Au récepteur
suivant
Fig. 12
j Dans le cas du branchement en question
(multipoint), le dysfonctionnement d’un
des dispositifs n’influence pas les autres
récepteurs.
