FR - F
rancais - M
anuel d'instruc
tions
8

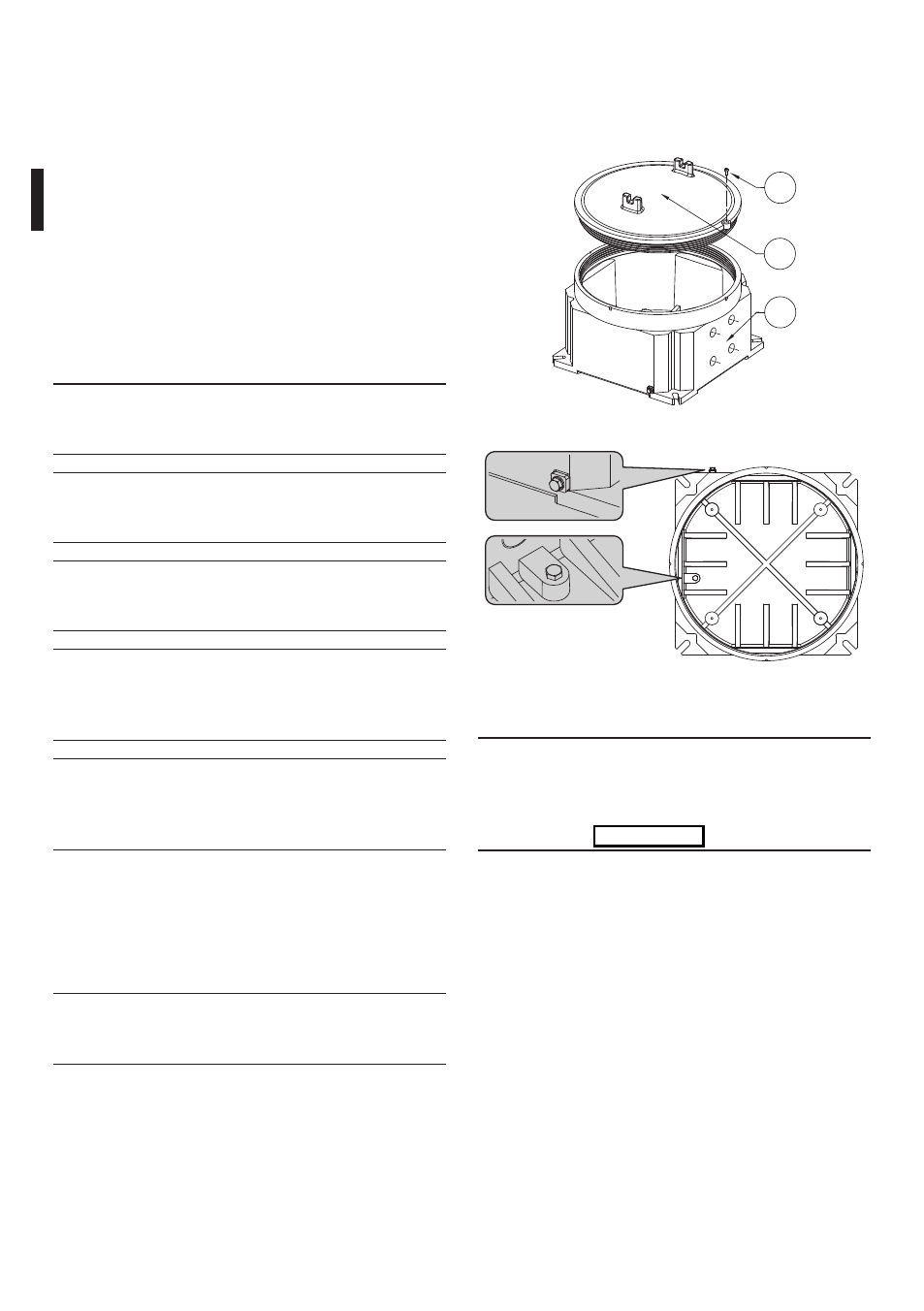

Vis de sécurité, à visser/dévisser, pour fermer/ouvrir
le caisson (01). Joint fileté d’accouplement corps/
couvercle (02). Selon nécessité, insérer et visser les
presse-étoupes 3/4" NPT et/ou les bouchons 3/4" NPT
(03).
01
02
03
Fig. 02
Fig. 03 Positions des vis á terre exterieures-interieures.
6.1.2 Tension d’alimentation EXDTRX3
h La tension d’alimentation du récepteur
EXDTRX3 est de 230Vac, 50/60Hz. Le
récepteur doit être mis à terre en utilisant
les vis à terre intérieures et extérieures de le
caisson (Fig. 03, page 8).
Alimenter le récepteur au moyen de la borne
J1 (MAIN INPUT) située sur la carte de support.
Connecter la phase à la borne L, le neutre à la borne
N, et la terre à la borne a.
5.2 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
En cas de dysfonctionnement et de retour de matériel
, il est conseillé d’utiliser l’emballage original pour le
transport.
6 Assemblage et
installation
g Sauf indication contraire, sectionner
l’alimentation avant de procéder à toute
opération.
h L’assemblage et l’installation doivent
exclusivement être effectués par un
personnel spécialisé.
h Utiliser des câbles qui répondent
aux standards réquises pour ce type
d’installation.
h Le récepteur n’est pas équipé de presse-
étoupes montés. L'installateur doit utiliser
des presse-étoupe adaptés selon la norme
EN/IEC 60079-14.
h Les orifices des presse-étoupe non
utilisés doivent être fermés au moyen des
bouchons 3/4" NPT adaptés au marquage
du caisson.
6.1 Installation
6.1.1 Ouverture du récepteur
Se référer aux images suivantes pour ouvrir/fermer le
récepteur correctement.
o L’ouverture et la fermeture du récepteur
doivent être exécutées dans une
atmosphère non-explosive.
