6.1.3 Tensione d’alimentazione
EXDTRX324
h La tensione d’alimentazione del ricevitore
EXDTRX324 è di 24Vac, 50/60Hz. Il
ricevitore deve essere collegato a terra
per mezzo delle viti presenti all’interno
ed all’esterno della custodia (Fig. 03,
pagina 8).

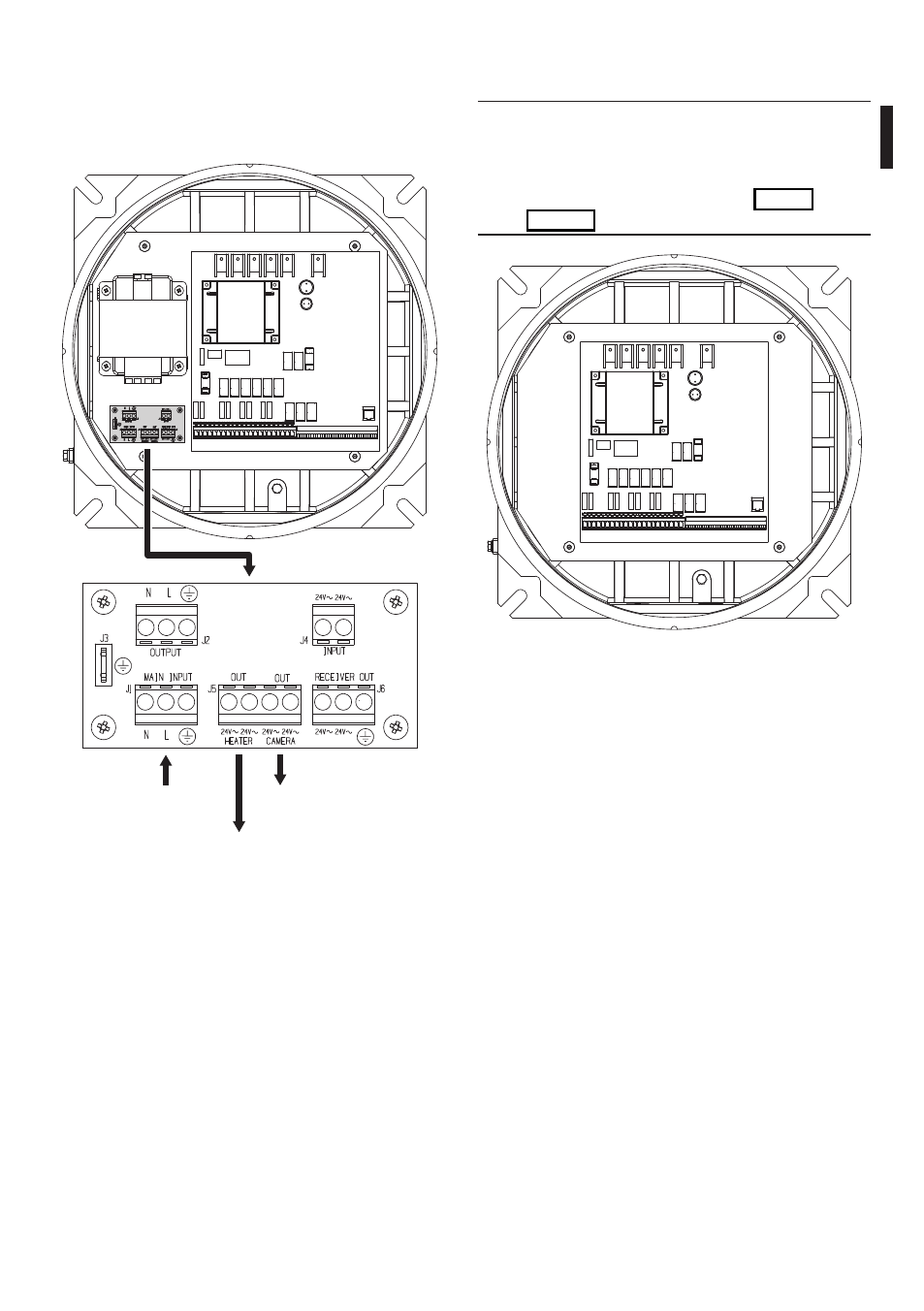

Fig. 05
Per alimentare la telecamera utilizzare il morsetto J5,
nella parte relativa alla CAMERA OUT (24Vac)
Per fornire alimentazione al riscaldamento per
custodia utilizzare il morsetto J5 nella parte relativa a
HEATER OUT.
J1 - IN 230Vac
J5 - HEATER
OUT 24Vac
J5 - CAMERA
OUT 24Vac
Fig. 04
