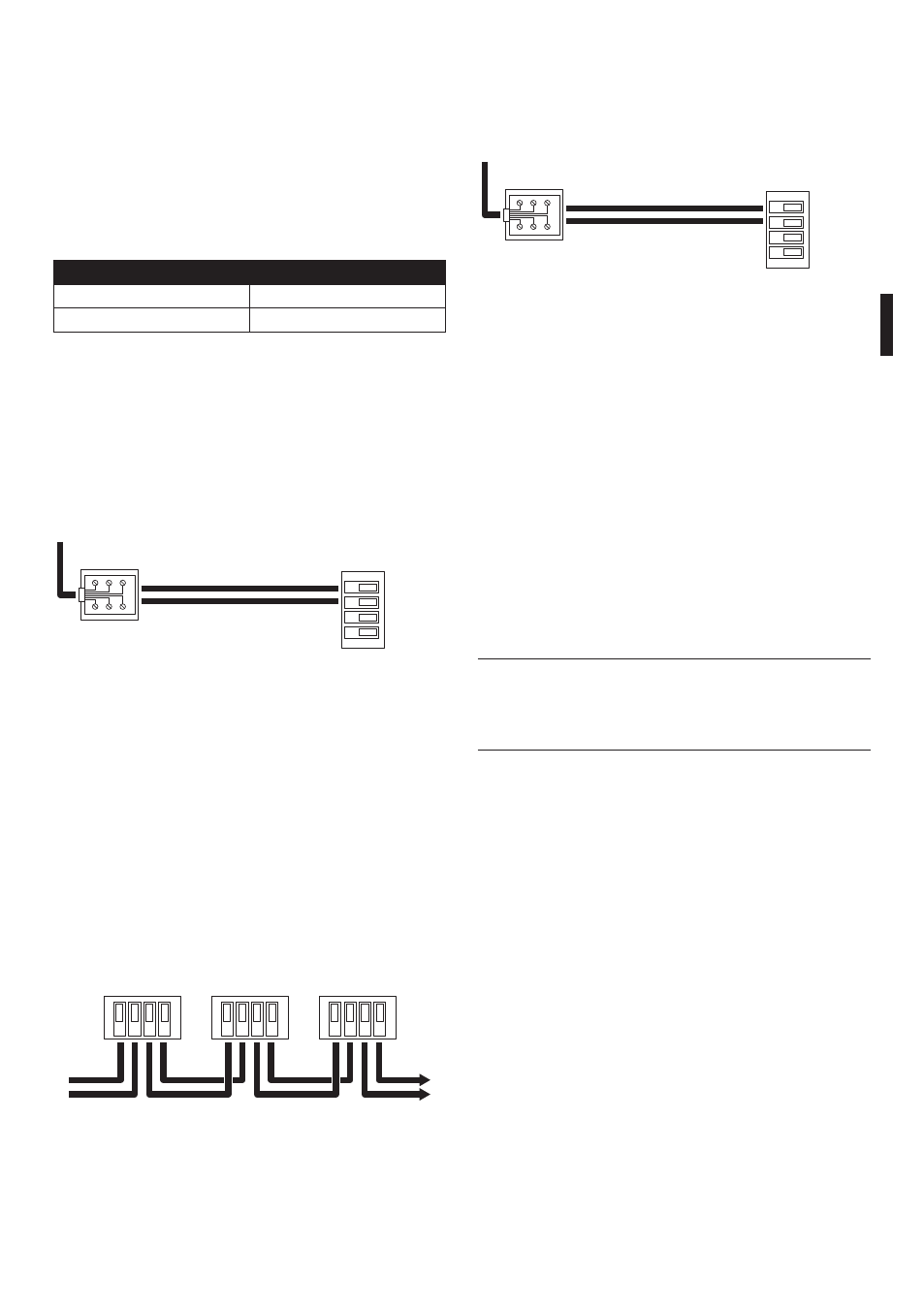

6.2.14 Соединения по интерфейсу
rs232
GND
RX
RS232
К разъему
RJ11 на
пульте
Клеммы
приемника
TX RS232 (Черный)
GND RS232 (Зеленый)
Fig. 17 Интерфейс RS232, макс. расстояние 15м.
6.2.15 Регулировка напряжения
управления оптикой
• Подключите сетевой шнур и включите питание
(загорится LD1);
• Установите между разъёмами FOCUS NEAR и
FOCUS FAR сопротивление от 100 до 1000 Ом из
расчета на ток, по крайней мере, 10 мА;
• Подключите контакты тестера к клеммам FOCUS
NEAR и FOCUS FAR;
• Удерживайте одну из кнопок FOCUS на пульте
управления в нажатом положении;
• Отрегулируйте управляющее напряжение
подстроечным элементом TR1 (по умолчанию
12Vdc).
h не производите регулировку
напряжения без установленной
нагрузки, иначе регулировка будет
неверной.
6.2.13 Соединение по линии типа
Токовая Петля
Различные устройства могут быть соединены
напрямую с помощью поставляемого
производителем телефонного кабеля.
Для стандартных соединений используйте
распределительные коробки с разъемами
RJ, поставляемые производителем, следуя
приведённым ниже таблицам:
ПУЛЬТ EXDTRX3, EXDTRX324
TX CL Жёлтый Клемма RX CL
GND CL Красный Клемм AGND
Tab. 02 Режим связи по линии типа Токовая Петля, макс.
расстояние 1500м от приёмник, Перемычки JP2 и
JP3 в позиции CL.
Со стороны приёмника следует произвести
подсоединения к клеммам RXCL и AGND в
соответствии со следующей схемой:
AGND
TX
AGND
RX
CURRENT LOOP
К разъему
RJ11 на
пульте
TX CL (Жёлтый)
GND CL (Красный)
Клеммы
приемника
Fig. 15
• Если приёмник последовательно подключен
к другому EXDTRX3 / EXDTRX324, то для
режима приёма по линии типа Токовая Петля
перемычки JP2 и JP3 должны быть установлены
в положении CL;
• Клеммы RX CL и AGND должны быть
подключены соответственно к клеммам TX CL и
AGND предыдущего устройства в соответствии
следующей схемой:
Current
Loop
A
GND
TX A
GND
RX
Current
Loop
A
GND
TX A
GND
RX
Current
Loop
A
GND
TX A
GND
RX
От предыдущего
приемника
К следующему
приемнику
Fig. 16
