6.1.3 Источник питания EXDTRX324
h Источник питания приемника EXDTRX324
имеет напряжение 24Vac перем. тока,
50/60Гц. Приемник должен быть
заземлен с помощью внутреннего и
внешнего винтов заземления (Fig. 03,
страница 8).

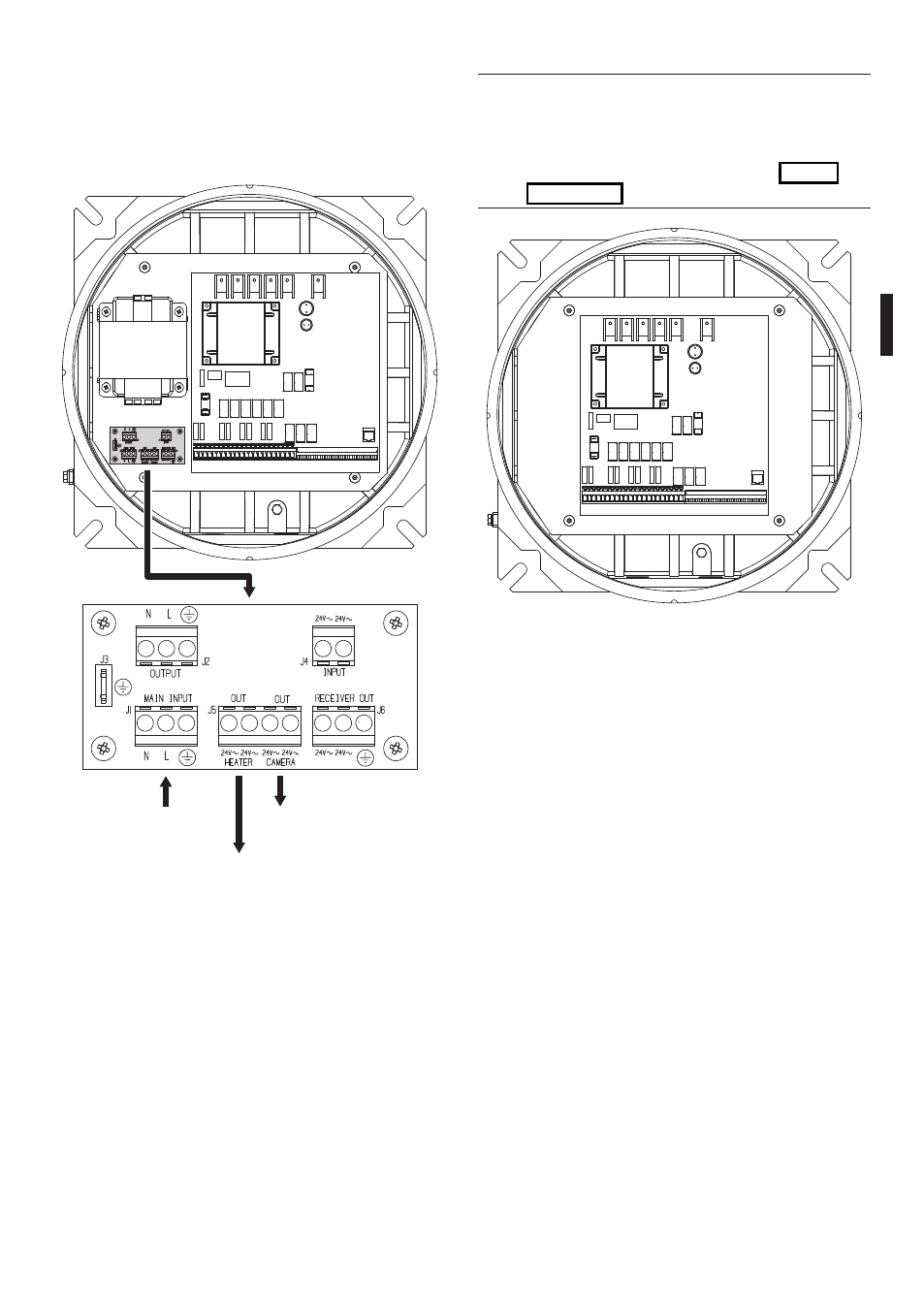

Fig. 05
Чтобы подать напряжение питания на камеру,
используйте клеммную колодку J5, в части
CAMERA OUT (24Vac).
Чтобы подать напряжение питания на
обогреватель корпуса, используйте клеммную
колодку J5, в части HEATER OUT.
J1 - IN 230Vac
J5 - HEATER
OUT 24Vac
J5 - CAMERA
OUT 24Vac
Fig. 04
