Les bornes RX-485A et RX-485B qui présentent
leur charge enclenchée, doivent être reliées,
respectivement, aux bornes TX-485A et TX-485B
de l’unité précédente ayant elle aussi sa charge
enclenchée:

RS485

TX-

RX-

RS485

TX-

RX-

RS485

TX-

RX-

Du récepteur

Au récepteur

Fig. 10

Dans le cas du branchement en question
(point-point) le dysfonctionnement d’un
des récepteurs comporte l’interruption des
dispositifs en cascade.

6.2.11 Plusieurs récepteurs par ligne,
branchement avec câble bifilaire
torsadé (branchement multipoint)

Tous les récepteurs branchés à une même
ligne doivent utiliser le même protocole de
communication RS485.
Les considérations suivantes sont valables pour
chacune des lignes:
• Seulement un des pupitres (celui qui est placé à un

bout de la ligne) présente sa charge enclenchée;

• Seulement un des récepteurs (placé à l’autre bout

de la ligne) présente sa charge enclenchée;

• La longueur totale de la ligne ne doit pas dépasser

1200m.

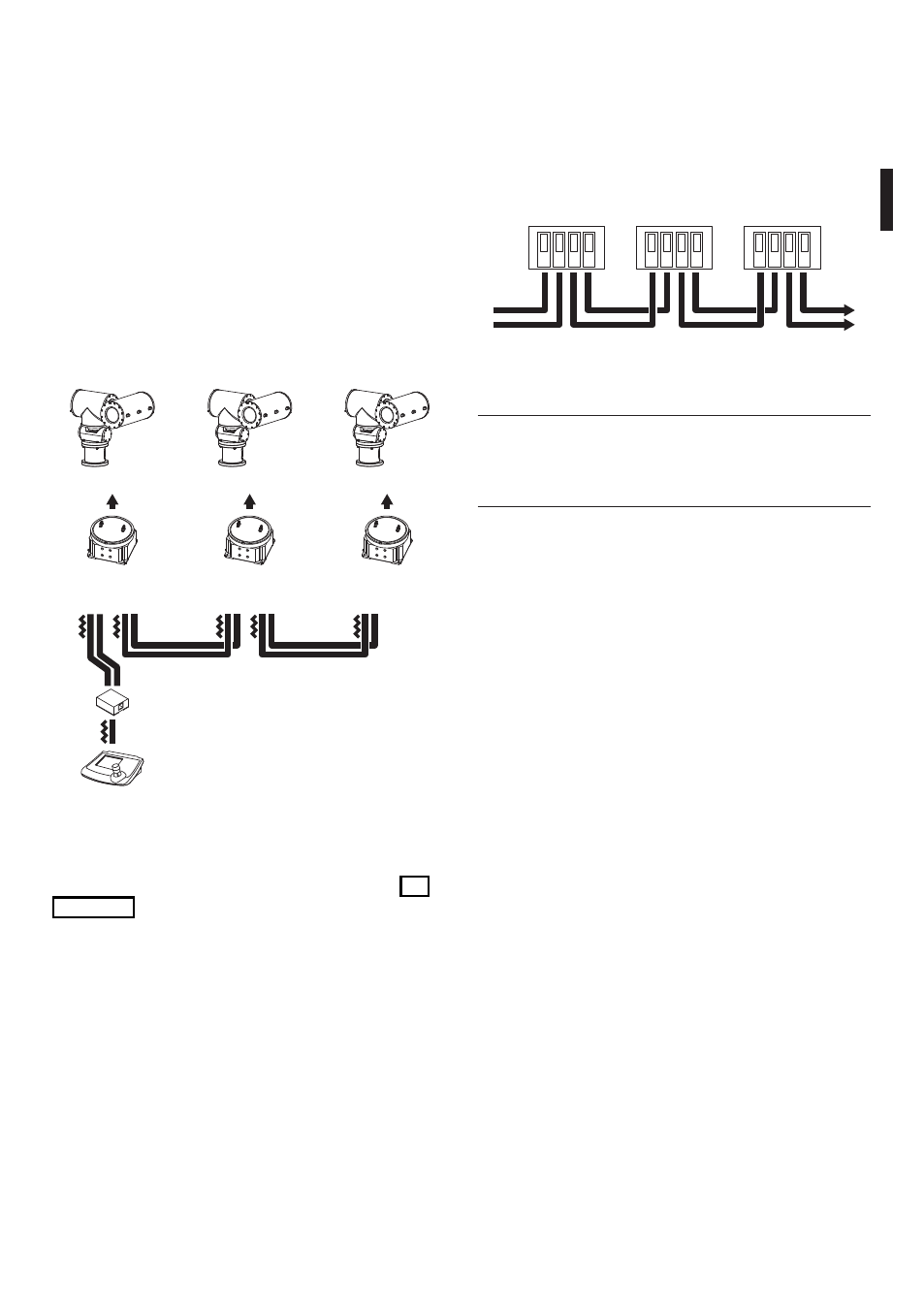

6.2.10 Branchement de plusieurs
récepteurs en cascade (branchement
point-point)

Les récepteurs peuvent régénérer le signal reçu de
façon interne et le renvoyer sur une nouvelle ligne de
communication vers le récepteur suivant. Chacune
des trois distances de ligne (L1, L2, L3) est considérée
indépendante, et relie point-point seulement deux
dispositifs, tous deux avec charge enclenchée, sur
une longueur maximale de 1200 mètres. La distance
entre pupitre et récepteur D peut donc atteindre
3600 m (1200 m entre le pupitre et le récepteur B,
1200 m entre le récepteur B et le récepteur C, et
1200 m supplémentaires entre le récepteur C et le
récepteur D, pour un total de 3600 m).

EXPT

DCT

EXPT

EXDTRX3

EXDTRX324

EXDTRX3

EXDTRX324

EXDTRX3

EXDTRX324

Fig. 09

La connexion entre le pupitre et le premier récepteur
doit être effectuée selon le schéma indiqué à la Fig.
08, page 12.
