9 . 2 ■ I n s t a l l a t i o n u n d Ve r d r a h t u n g Wa t l o w S e r i e F 4

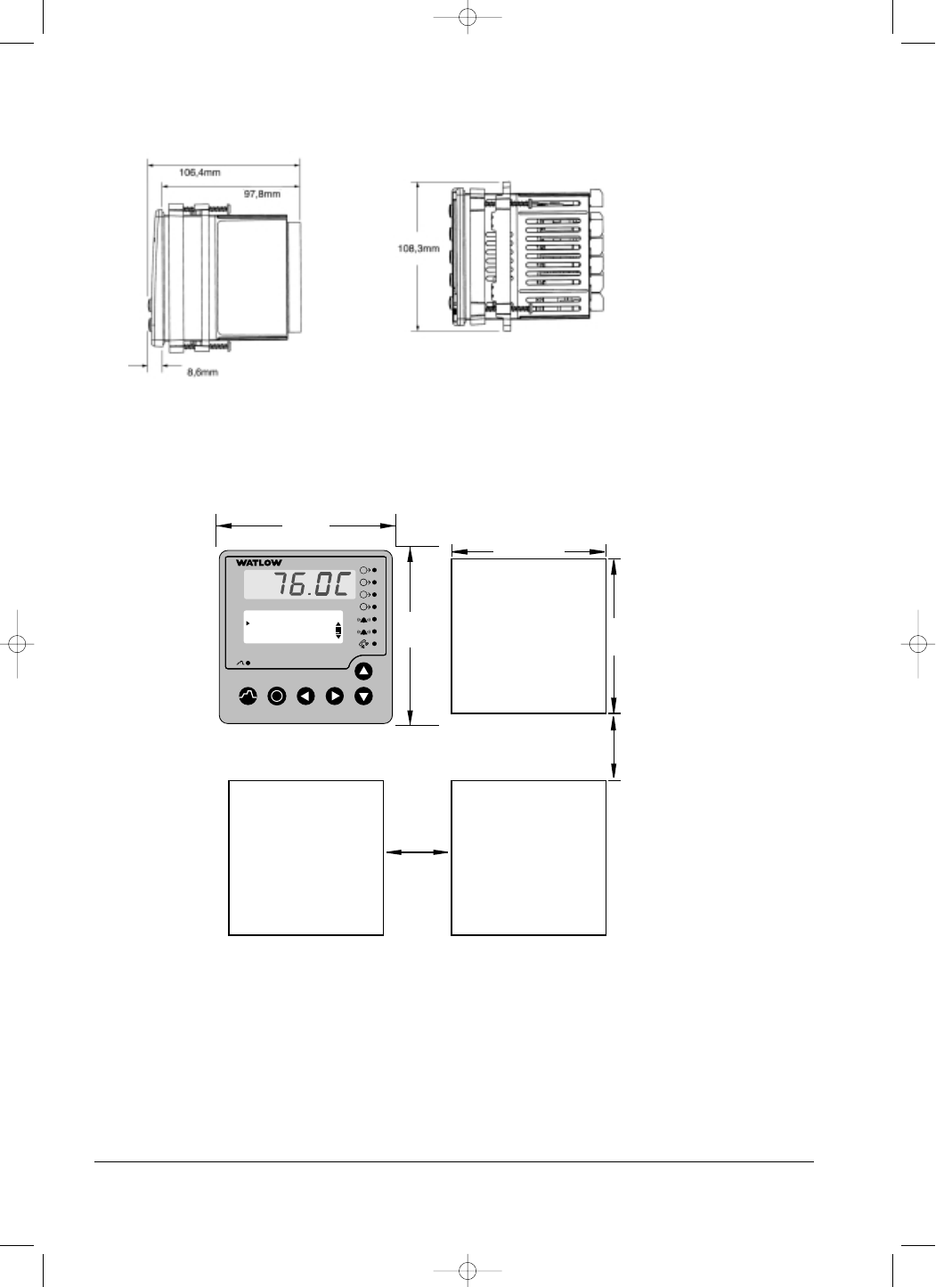

Abbildung 9.2a — Abmessungen der Seitenansicht und der Geräteoberseite.
Montageausschnitt
Abbildung 9.2b — Montageausschnitt – Abmessungen der Serie F4.
Montageausschnitt
Montagetafelstärke
9,5mm Maximum 92 bis 93mm
17,6mm
Minimum
16mm
Minimum
99,8mm
F 4
1
2
1B
2A
2B
1A
Hauptmenü___________
Gehe zu Tempprofil
Gehe zu Setup-Menü
Gehe zu Werksmenü
i
92 bis 93mm
99,8mm
