Tasten, Anzeigen und Kontrolleuchten

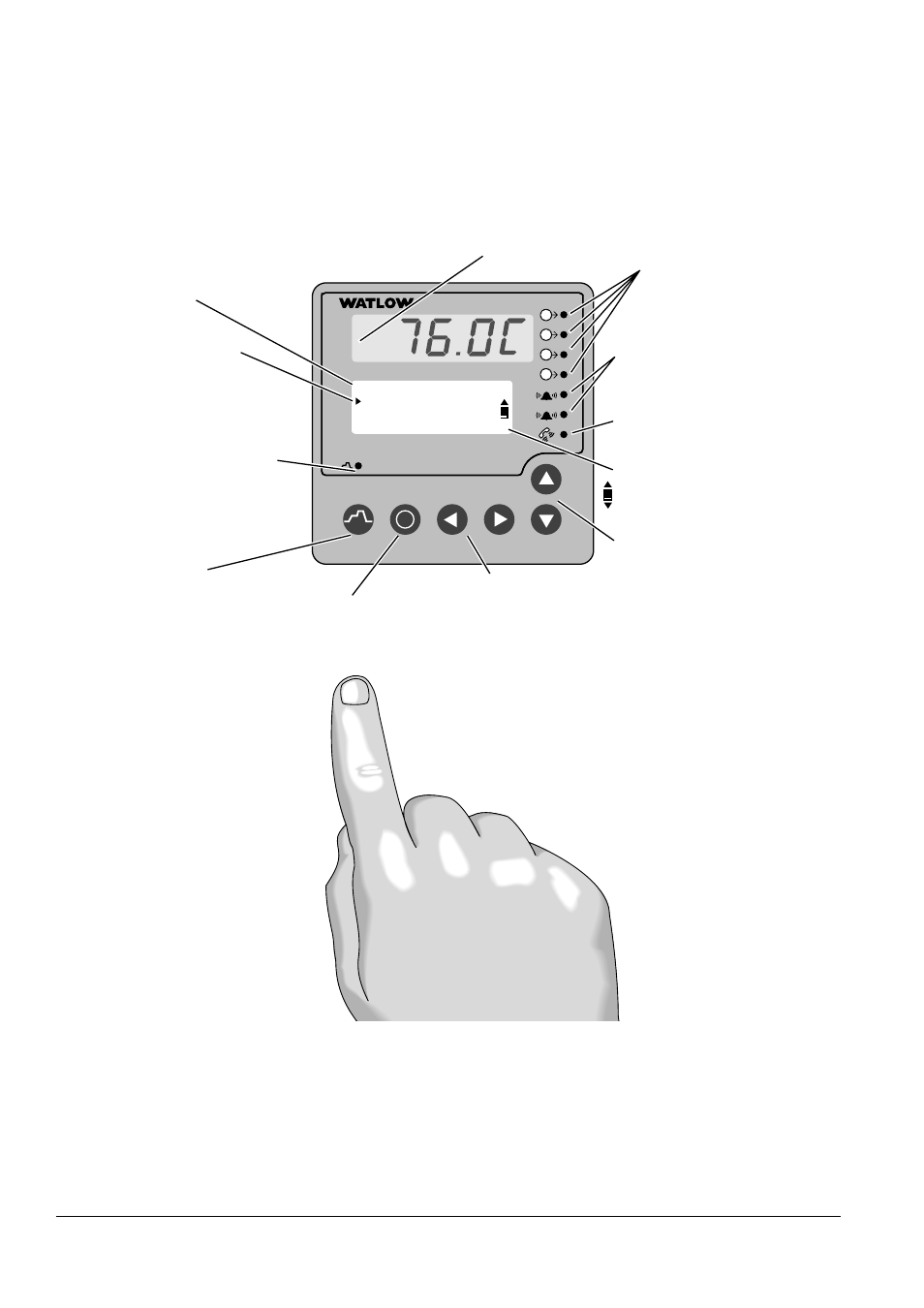

Abbildung 2.2 — Tasten, Anzeigen und Kontrolleuchten der Serie F4.
F 4
1
2
i
1B
2A
2B
1A
Hauptmenü___________
Gehe zu Tempprofil
Gehe zu Setup-Menü
Gehe zu Werksmenü
Obere Anzeige
Zeigt den tatsächlichen Kanal-
1-Prozeßwert während des
Reglerbetriebs an. Weist
durch Fehlermeldungen auf
eine Fehlerbedingung hin.
Statuslämpchen Serielle Schnittstelle
Blinkt, wenn der Regler elektronische Daten
sendet oder empfängt.
Statuslämpchen Alarmausgänge
Leuchten während einer
Alarmbedingung.
Bildlaufleiste
Ihr Erscheinen weist darauf hin, daß sich
mehr Text ober- bzw. unterhalb des Cursors
befindet. Benutzen Sie zum Weiterrollen des
Bildes die Abwärts- bzw. Aufwärtspfeiltaste.
Statuslämpchen Aktive Ausgänge
Leuchtet, wenn der entsprechende
Ausgang des Reglerkanals aktiviert ist.
Untere Anzeige
Führt durch Parametereinstellungen und
Reglerbetrieb, zeigt Statusinformationen
an.
Cursor (>):
Zeigt auf den gewählten
Parameter oder aktuellen
Wert. Der Cursor wird mit Hilfe
der Aufwärts-, Abwärts-,
Weiter- und Zurückpfeiltasten
bewegt.
Temperaturprofilstatus-
Anzeigelämpchen (zeigt den Ablauf-
/Halte-Status an):
• Leuchtet, wenn gerade ein
Temperaturprofil durchgeführt wird.
• Blinkt, wenn sich das Temperaturprofil
im Haltestatus befindet.
• Leuchtet nicht bei Regelung mit
statischem Sollwert.
Aufwärts- und Abwärtspfeiltasten
Drücken Sie diese Tasten, um den Cursor
(>) nach oben oder nach unten zu
bewegen, einen Wert zu erhöhen bzw.
herabzusetzen oder einen Buchstaben in
einem Namen zu verändern.
Quittierung einer Alarm- oder
Fehlermeldung
Im Falle einer Alarmbedingung
leuchtet das Anzeigelämpchen für
den Alarmstatus auf der Vorderseite
des Reglers. Im Hauptmenü
erscheint eine Alarmmeldung, wenn
diese Funktion zuvor aktiviert wurde.
Zur Quittierung des Alarms bewegen
Sie den Cursor zur Alarmmeldung
und drücken die Weiter-Taste. Die
daraufhin erscheinende Meldung
bestätigt die Quittierung des Alarms.
Das Anzeigelämpchen für den
Alarmstatus erlischt ebenfalls. Nach
Korrektur der
Alarmauslösebedingung begeben
Sie sich erneut zur Fehler- oder
Alarmmeldung im Hauptmenü und
drücken nochmals die Weiter-Taste.
Die nun erscheinende Meldung
bestätigt, daß der Alarm
zurückgesetzt wurde.
Temperaturprofil-Taste
Drücken Sie diese Taste, um ein
Temperaturprofil zu starten, zu
unterbrechen, wiederaufzunehmen
oder zu beenden.
Informationstaste
Drücken Sie diese Taste, um
Hintergrundinformationen und
Definitionen zu erhalten, drücken Sie
sie erneut, um zu Ihrem
Ausgangspunkt zurückzukehren.
Zurück- und Weiter-Tasten
Drücken Sie die Weiter-Taste, um
den Parameter anzuwählen, der sich
rechts vom Cursor (>) befindet und
rufen Sie auf diese Weise die
nächste Anzeige auf. Drücken Sie
die Zurück-Taste, um zum
vorherigen Punkt zurückzukehren
oder um das Menü zu verlassen.
