Wa t l o w S e r i e F 4 L e i s t u n g s m e r k m a l e ■ 8 . 3
Obere und untere Einstellbereichsgrenzen
Diese Parameter beschränken den Einstellbereich, in
dem ein Sollwert von einem Bediener festgelegt werden
kann. Die Einstellbereichsgrenzen können nicht über
bzw. unter den Meßfühlergrenzen liegen.
Menü: Setup-Menü > Analogeingang x (1 bis 3).

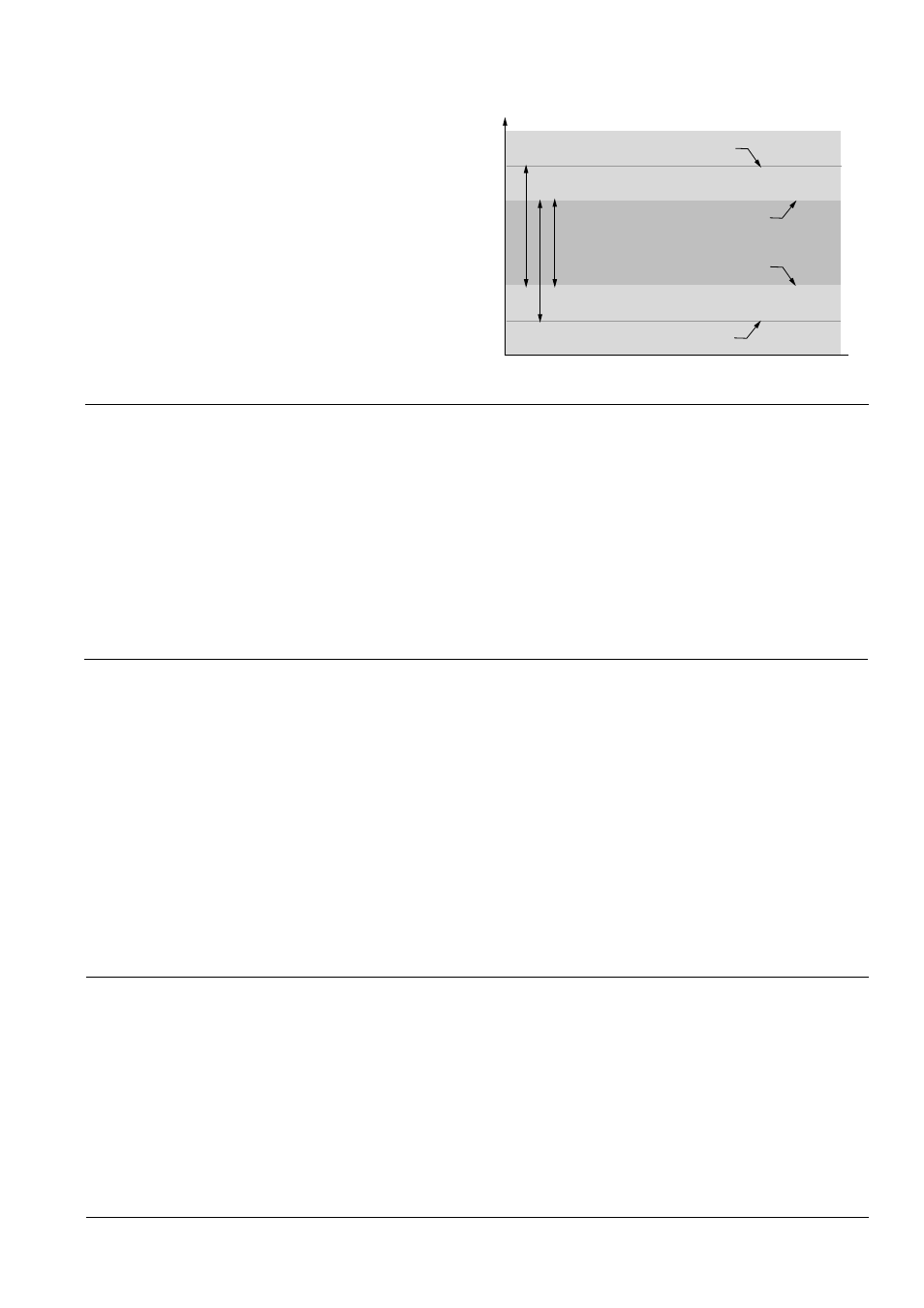

Abbildung 8.3a — Meßfühlerbereiche.
Sollwertbereich (zwischen oberem und unterem Einstellbereich)
Meßfühleruntergrenze
Meßfühlerobergrenze
Temperatur
Obere Bereichsgrenze des gewählten Meßfühlers
(zw. oberer Bereichsgrenze Meßfühler und unterem Einstellbereich)
Untere Bereichsgrenze des gewählten Meßfühlers
(zw. unterer Bereichsgrenze Meßfühler und oberem Einstellbereich)
Unterer Einstellbereich
Oberer Einstellbereich
Skalierungsober- und -untergrenze
Wird ein Analogeingang als Prozeßeingang konfiguriert,
muß ein Wert zur Festlegung der Ober- und Untergrenze
des entsprechenden Strom- oder Spannungsbereichs
definiert werden. Wird z.B. ein Prozeßsensor mit 4-20mA
Ausgangssignal verwendet und sind die Einheiten auf
'%Relative Luftfeuchtigkeit' festgelegt, dann würden 0%
dem Wert 4mA und 100% dem Wert 20mA entsprechen.
Der Sollwert muß ebenfalls im Bereich zwischen
Skalierungsober- und -untergrenze liegen.
Menü: Setup-Menü > Istwert-/Sollwertausgang x (1
oder 2)
Ereigniseingang
Mit Hilfe eines Ereigniseingangs können innerhalb eines
Systems verschiedene Operationen durchgeführt werden.
Z.B. kann ein Schalter geöffnet und geschlossen oder ein
Logiksignal an den Regler weitergegeben werden. Durch
den Einsatz eines Ereigniseingangs kann die
Bedienerfreundlichkeit sowie Sicherheit eines Systems
erhöht werden.
Die Digitaleingänge 1 bis 4 des Reglers der Serie F4
können so konfiguriert werden, daß sie entweder auf das
Eintreten eines Ereignisses warten oder andere Aufgaben
innerhalb der Regelung des Prozesses abdecken.
Menü: Setup-Menü > Digitaleingang x (1 bis 4)
Ereignis
Istwert-/Sollwertausgang
Mit Hilfe der Istwert-/Sollwertausgänge 1 und 2 kann ein
Analogsignal weitergegeben werden, das beispielsweise
einem anderen Gerät als Eingangsvariable dient. So
kann das Signal als externer Sollwert für einen weiteren
Regler benutzt oder mit einem anderen Gerät verbunden
werden, das das Systemverhalten über einen längeren
Zeitraum hinweg dokumentiert.
Menü: Setup-Menü.
