Kompressorregelung
Mit Hilfe der Kompressorregelung kann bei Einsatz
eines Kompressors der Verschleiß des Gerätes gemindert
und ein durch Kurzschluß hervorgerufener Ausfall
verhindert werden. Ein durch einen Regelungsausgang
gesteuertes 2-Wege-Ventil reguliert den Kühlungsprozeß,
während ein Digitalausgang den Kompressor an- bzw.
abschaltet.
Bei den Reglern der Serie F4 ist Digitalausgang 8 für die
Kompressorregelung vorgesehen. Der Parameter
'Komprefunk%Leist EIN' definiert die Höhe der
Ausgangsleistung, die den Kompressor zuschaltet, der
Parameter '%Leistung Kompressor AUS' die Leistung,
die den Kompressor abschaltet.
Der Kompressor wird aber erst dann zugeschaltet, wenn
das Überschreiten des Ausgangsleistungswerts länger
anhält, als im Parameter 'Verzögerung
Kompressoreinschaltung' festgelegt wurde. Genauso
schaltet der Kompressor erst dann wieder ab, wenn das
Überschreiten des Ausgangsleistungswerts länger anhält,
als im Parameter 'Verzögerung Kompressorabschaltung'
festgelegt wurde.
Menü: Setup-Menü > Digitalausgang 8.

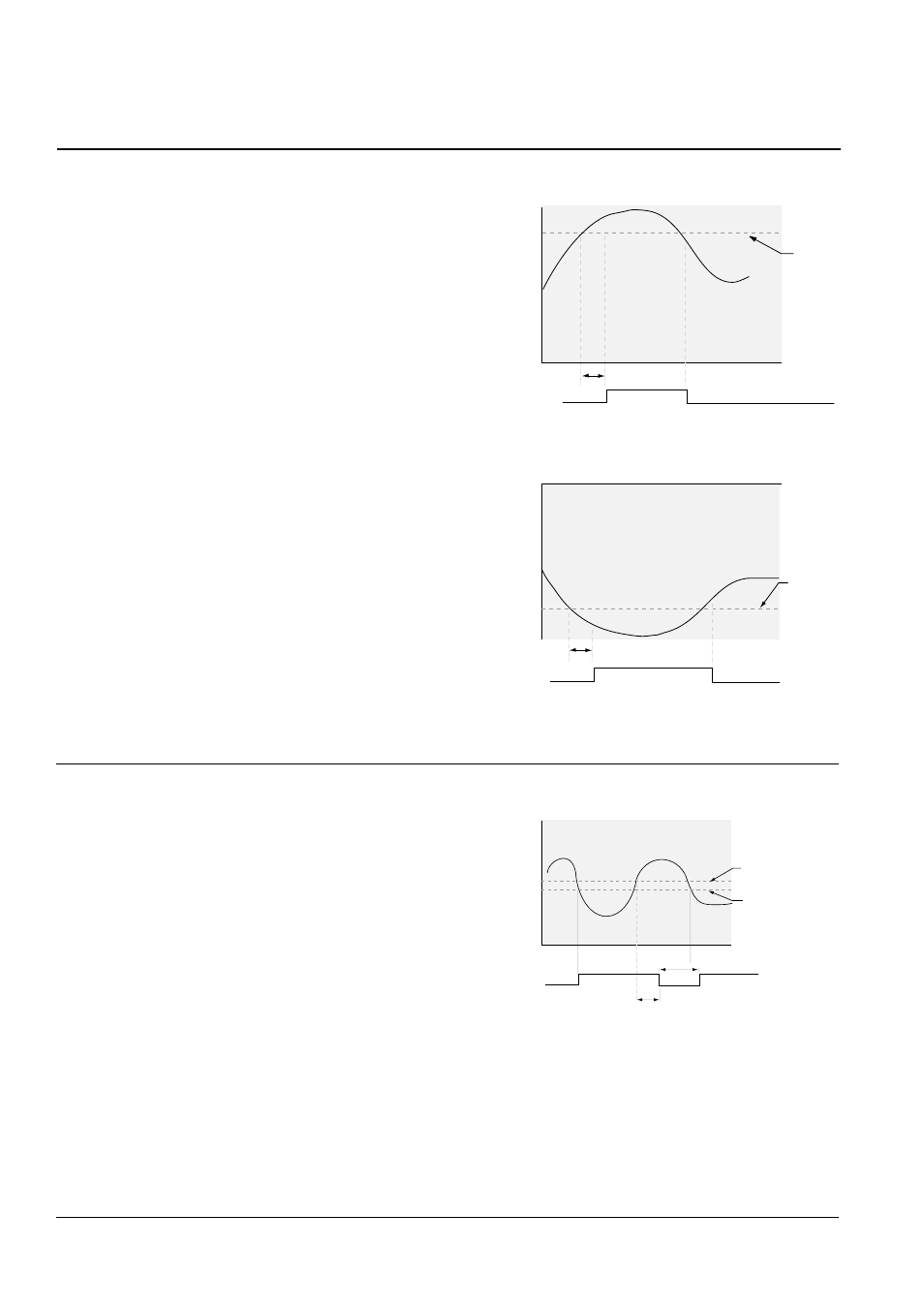

Abbildung 8.10b — Kompressorleistung.
0% Leistung
Kompressor EIN
AUS
EIN
100%
2%
0%
-100%
Verzögerung Kompressoreinschaltung
= 45 Sekunden
Verzögerung Kompressorabschaltung = 20 Sekunden
2% Leistung
Kompressor AUS
Zeit in Sekunden
%Leistung
Heizen
Kühlen
Kompressor
Weitergehende Regelungsmerkmale
Zusatzheiz- und -kühlfunktion
Die Zusatzheizfunktion aktiviert mit Hilfe eines
Digitalausgangs eine weitere Heizquelle, um den
Erhitzungsprozeß zu beschleunigen. Nähert sich die
Prozeßtemperatur dem Sollwert, wird die zusätzliche
Heizquelle automatisch abgeschaltet, so daß kein
Überschwingen der Prozeßtemperatur auftritt.
Ebenso aktiviert die Zusatzkühlfunktion einen
Digitalausgang, um den Abkühlungsprozeß zu
beschleunigen. Dies wird üblicherweise durch Öffnen
eines Ventils erreicht, durch das flüssiger Stickstoff
austritt.
Zur Aktivierung der zusätzlichen Heiz- bzw.
Kühlfunktion definieren Sie unter dem Parameter
'%Leistung Zusatzheiz-/Zusatzkühlfunktion' die
Leistungsgrenze, bei deren Überschreitung sich der
digitale Ausgang der Zusatzheizung zuschaltet. Wählen
Sie einen positiven Wert zum HEIZEN und einen
negativen Wert zum KÜHLEN.
Zur Reduzierung der Schaltzyklen und zur Verlängerung
der Lebensdauer der eingesetzten Komponenten wird die
'Verzögerung Zusatzheiz-/Zusatzkühlfunktion' in
Sekunden festgelegt. Diese gibt die Mindestzeitspanne
an, in der der Ausgang nach einem Heizzyklus
deaktiviert bleibt.
Bei den Reglern der Serie F4 ist Digitalausgang 6 für die
Zusatzheiz- und Digitalausgang 7 für die
Zusatzkühlfunktion vorgesehen. Die Hysterese für beide
Funktionen ist festgelegt auf 5%.
Menü: Setup-Menü > Digitalausgang x (6 oder 7).
Abbildung 8.10a — Zusatzheiz- und -kühlfunktion.
Zusatzkühlfunktionl
%Leistung
Zusatzkühlfunktion
= 85%
AUS
EIN
0%
-85%
-100%
Verzögerung Zusatzkühlfunktion = 30 Sekunden
Zeit in Sekunden
%Leistung Kühlen
Zusatzheizfunktion
%Leistung
Zusatzheizfunktion
= 85%
Verzögerung
Zusatzheizfunktion
= 30 Sekunden
AUS
EIN
100%
85%
0%
Zeit in Sekunden
%Leistung
Heizen
