IMB-C2060 microATX Motherboard

Page 39

The USB connectors connect to USB devices. Each pin header provides two USB ports.

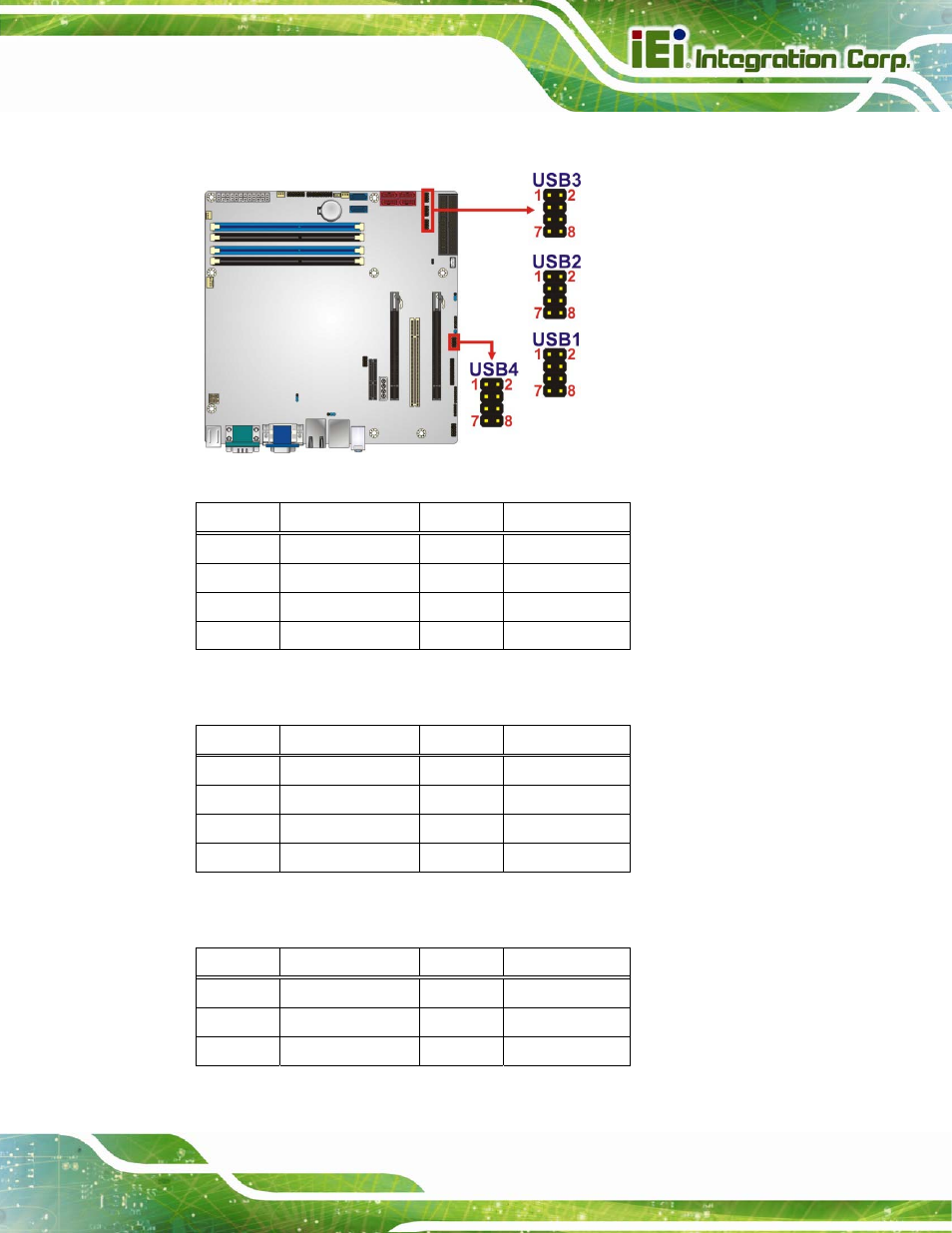

Figure 3-23: USB Connector Locations

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

+5V

2

GND

3

USB20_C_N2

4

USB20_C_P3

5

USB20_C_P2

6

USB20_C_N3

7

GND

8

+5V

Table 3-25: USB1 Connector Pinouts

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

+5V

2

GND

3

USB20_C_N10

4

USB20_C_P11

5

USB20_C_P10

6

USB20_C_N11

7

GND

8

+5V

Table 3-26: USB2 Connector Pinouts

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

+5V

2

GND

3

USB20_C_N12

4

USB20_C_P13

5

USB20_C_P12

6

USB20_C_N13
