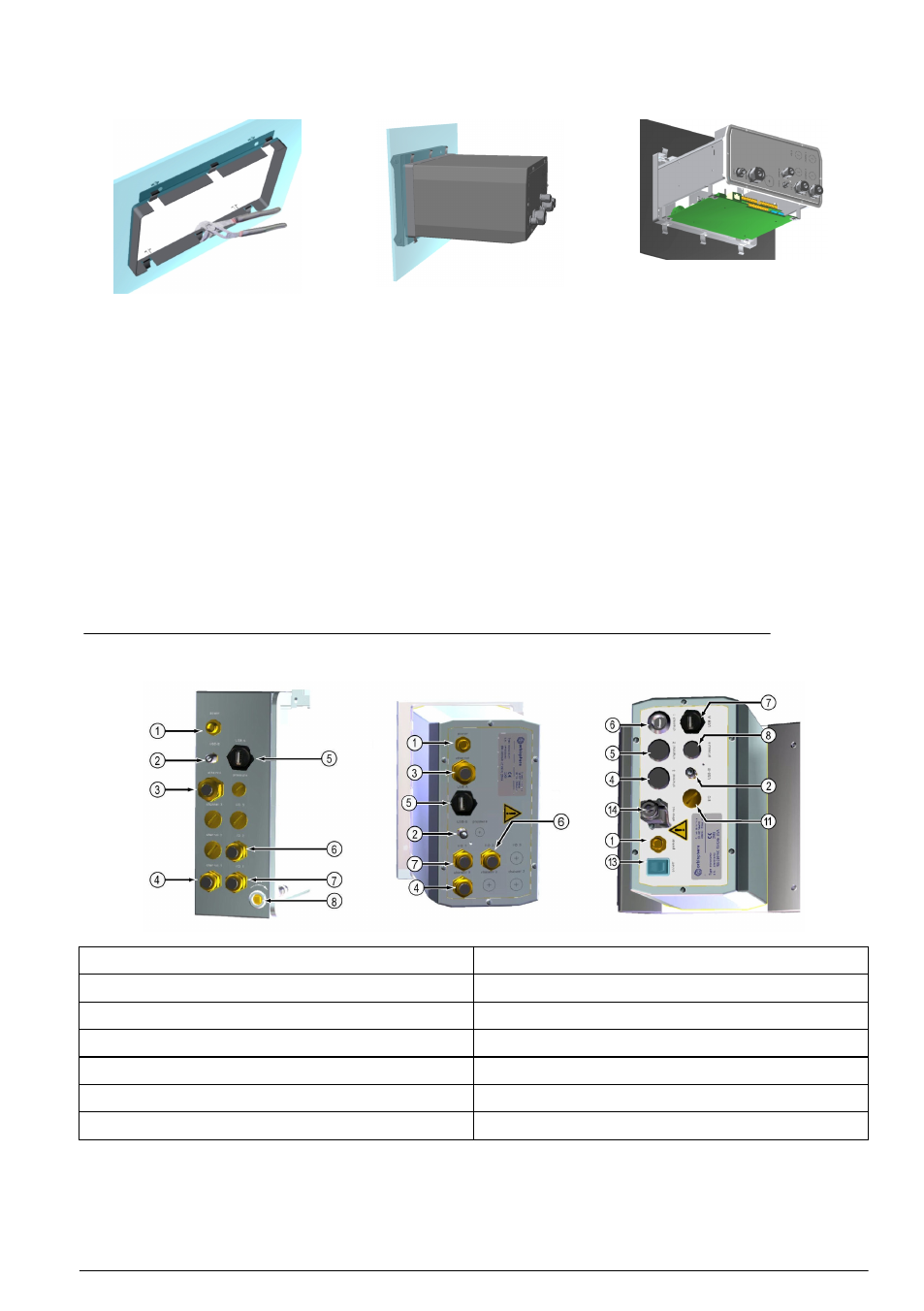

Montaje en panel
1-3 4-5 6-7
1. Realice un corte en el panel para colocar la estructura de abrazadera proporcionada.
2. Instale la estructura proporcionada en la apertura.
3. Pliegue las 6 lengüetas sobre los bordes del panel con unos alicates ajustables.
4. Deslice el instrumento en la estructura de abrazadera. El instrumento debe quedar colocado sobre los cuatro
pernos T. Gire los 4 tornillos de fijación que hay a ambos lados del panel frontal y deslícelo hacia dentro.
5. Gire dos veces los 4 tornillos de fijación 1/4 vueltas en la dirección de cierre, tal y como se indica en el lateral
del panel frontal. De este modo, el instrumento quedará bloqueado sobre los cuatro pernos T.
6. Para acceder a las conexiones en el interior del instrumento, quite la carcasa del mismo (retire los seis
tornillos del panel posterior y deslice la carcasa hacia atrás para apartarla).
7. Pase los cables por la carcasa y luego por el casquillo para paso del cable (si procede). A continuación,
realice las conexiones como se indica abajo.
Conexiones del instrumento
Figura 1 Conexiones - pared/tubería (izquierdo); panel (centro); portátil (derecha)
1 Cable de alimentación 8 Conexión del sensor de presión externa
2 Conector de cliente USB-B de 4 patillas 9 Casquillo para paso del cable de entrada/salida 3.
3 Casquillo para paso del cable de Ethernet. 10 Casquillo para paso del cable de entrada/salida 2
4 Conexión de sensor canale 3 11 Casquillo para paso del cable de entrada/salida 1.
5 Conexión de sensor canale 2 12 Cierre con llave (montaje en pared/tubería)
6 Conexión de sensor canale 1 13 Interruptor de encendido/apagado.
7 Conector de host USB-A 14 Ethernet - conector industrial Harting RJ
