Měřicí deska
Jednotlivé měřicí desky pro EC a TC senzory jsou zobrazeny na Obr. 5 a Obr. 6 . Typ desky lze
jednoduše rozpoznat podle barvy konektoru J8. Ten je oranžový pro EC desky a černý pro TC desky.
U P O Z O R N Ě N Í
Je velmi důležité, aby byly senzory připojeny ke správným meřicím deskám. Připojení TC senzoru k EC měřicí
desce (nebo naopak) by znamenalo nenapravitelné poškození měřicí desky.

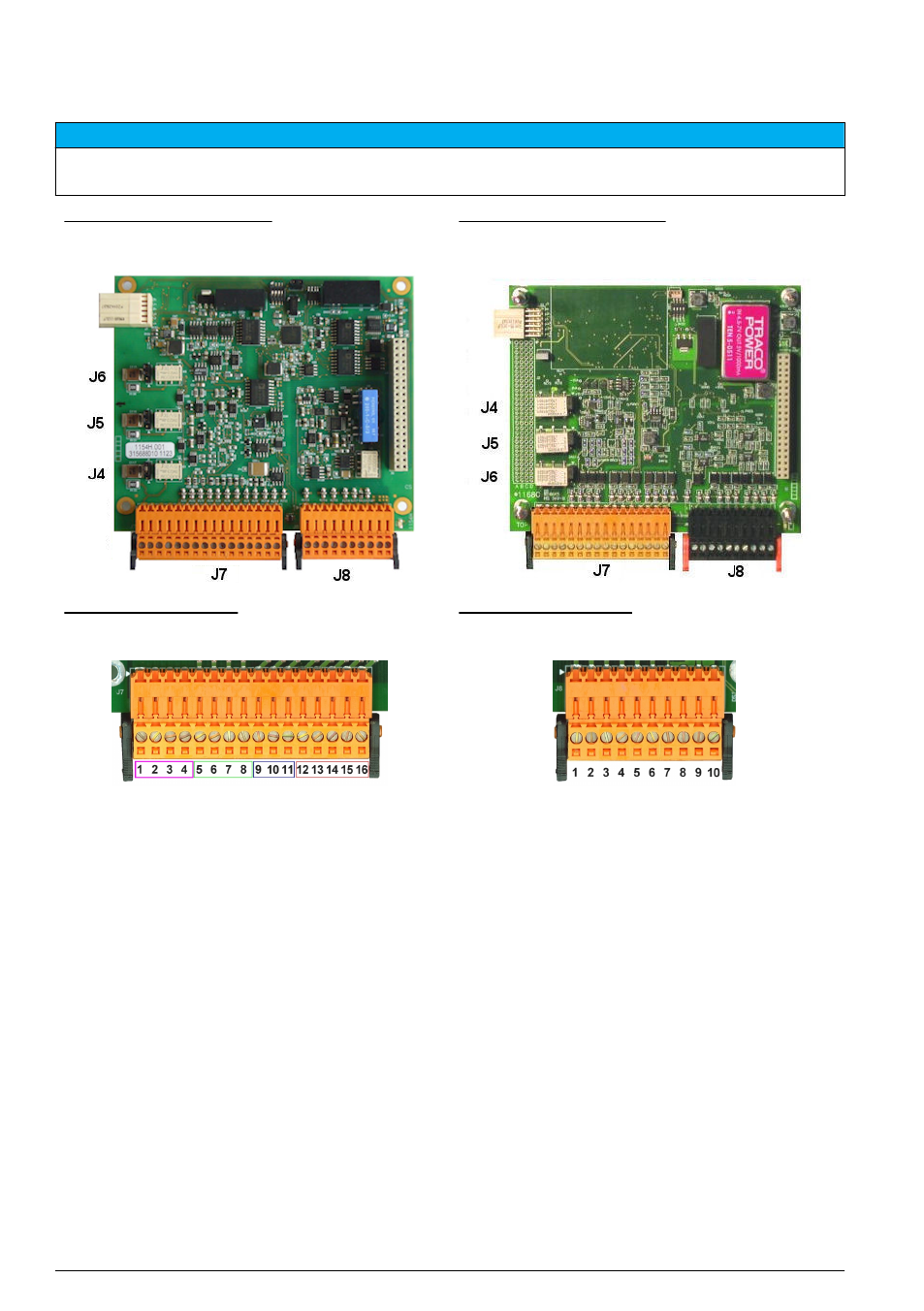

Obr. 5 EC měřicí deska Obr. 6 TC měřicí deska
Obr. 7 Konektor J7 Obr. 8 Konektor J8
Konektor J7 (vstupy a výstupy)
Čísla uvedená níže odpovídají 16 dostupným připojením J7 (zleva doprava) na
Obr. 7 .
Relé alarmů měření:
1. společné
2. výstupní relé 1
3. výstupní relé 2
4. výstupní relé 3 Analogové proudové výstupy (nebo výstupy
napětí):
5. GND
6. výstup 1
7. výstup 2
8. výstup 3
Digitální výstupy:
9. EC senzor: nepoužívaný
TC senzor: vstup přidržovacího obvodu (napojení
na kolík 12)
10. nepoužívá se
11. nepoužívá se
