Csatlakozások az elektronikus kártyákhoz
M E G J E G Y Z É S
Lehetséges károsodás a készülékben. Az érzékeny belső elektronikus rendszerelemek megsérülhetnek a statikus
elektromosság következtében, amely csökkent működőképességet, vagy esetleges leállást eredményezhet.
Megjegyzés: Az összes laza csatlakozóhuzalt szorosan össze kell kötegelni nylon kábelkötegelők segítségével.
Érzékelőkábel
ORBISPHERE kábelre van szükség az érzékelő(k)nek a műszerhez való csatlakoztatásához. A
hordozható műszerek Lemo 10 csatlakozóval rendelkeznek, ahová azt csatlakoztatni kell. A többi
verzió kábel tömszelencével rendelkezik a kábel áthaladásához, és a kábelt véglegesen
csatlakoztatni kell a megfelelő mérőkártya csatlakozójához. Ezért a hordozható műszerekhez
szabványos érzékelőkábel re van szükség, míg a többi verziók esetén olyan érzékelőkábel re, amely
szabad huzalokkal rendelkezik a műszer végén. A szabad huzalok a mérőkártya J8 csatlakozójához
vannak kötve, amint az később a jelen fejezetben részletezésre kerül.
Elektronikus kártyacsatlakozók
A P8 csatlakozók az alaplapon (
187 oldalon), valamint a J7 és a J8 a mérőkártyán (
188 oldalon és
188 oldalon) két részből állnak. Tolja lefelé óvatosan a fekete karokat a
csatlakozó bármelyik oldalán és húzza ki biztosan. Az összes csatlakoztatást úgy végezze el, hogy e
csatlakozók ki legyenek húzva. Ha befejezte, kösse össze a csatlakozókat a kártyákkal úgy, hogy
szilárdan a helyükre tolja őket (karok felfelé).
Alaplap

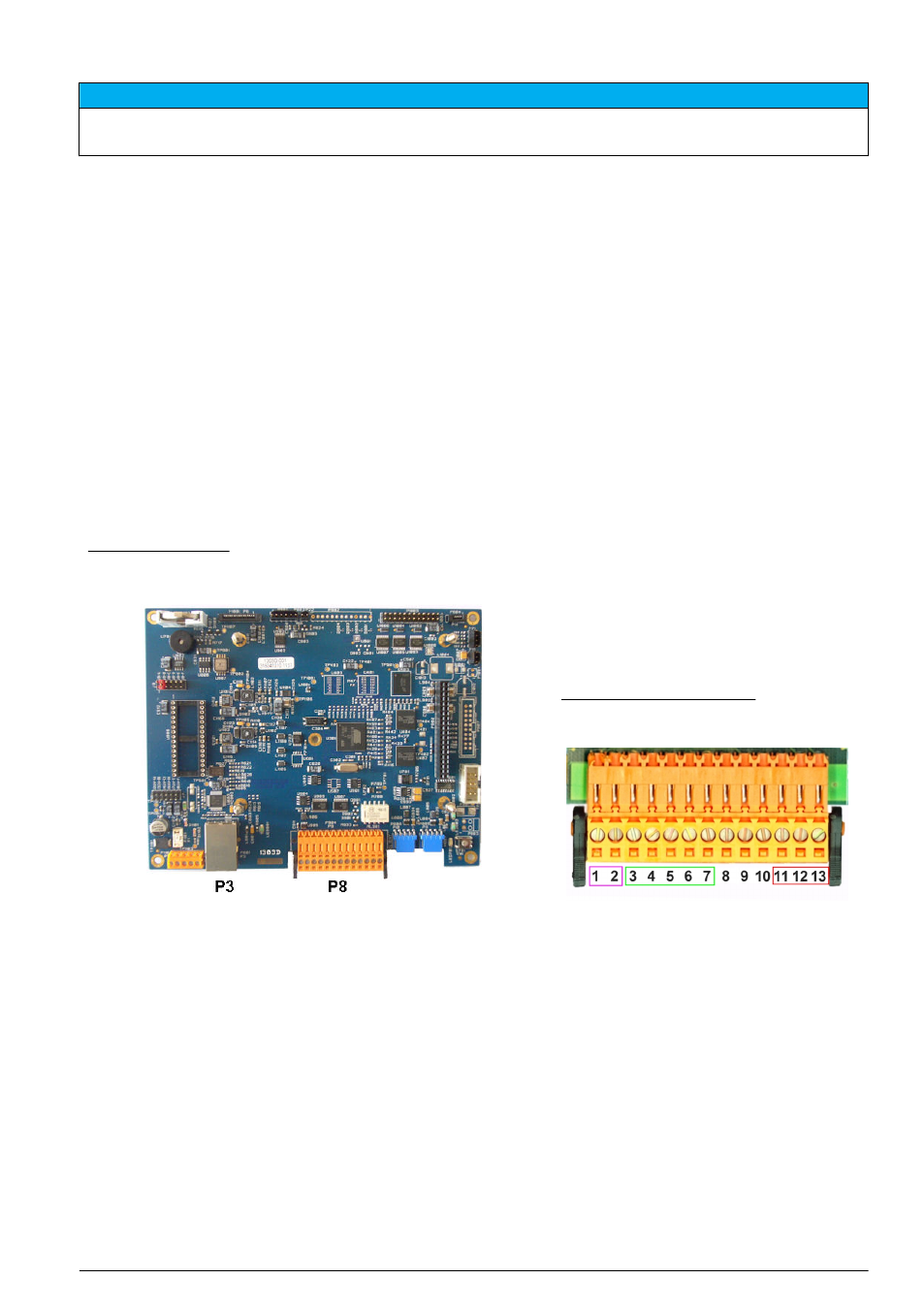

3. ábra Alaplap
4. ábra P8 csatlakozó
P8 csatlakozó
Az alábbiakban felsorolt számok a 13 rendelkezésre álló P8 csatlakozóra vonatkoznak (balról jobbra),
.
1. RS-485 (A jel)
2. RS-485 (B jel)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (- jel)
6. PROFIBUS-DP (+ jel)
7. PROFIBUS-DP (RTS jel)
8. Nem használt
9. Nem használt
10. Nem használt
11. Rendszerriasztó relé (N.O)
12. Rendszerriasztó relé (N.C.)
13. Rendszerriasztó relé (közös)
P3 csatlakozó
