1. Snij een opening in het paneel voor het bijgeleverde frame.
2. Plaats het bijgeleverde frame in de opening.
3. Vouw de 6 tabs over de lipjes van het paneel met behulp van een tang.
4. Schuif het instrument in het frame. Het instrument moet over de 4 T-pennen komen. Draai de
4 borgschroeven aan beide zijden van het voorpaneel en schuif het naar binnen.
5. Draai de 4 borgschroeven tweemaal een kwartslag in de vergrendelrichting zoals aangegeven op de zijkant
van het voorpaneel. Zo wordt het instrument op de 4 T-pennen vergrendeld.
6. Verwijder om bij de aansluitingen binnenin het instrument te komen de behuizing van het instrument (zes
schroeven op het achterpaneel en de behuizing naar achteren schuiven).
7. Trek de kabels door de behuizing, vervolgens door de kabelwartel (indien van toepassing) en voer dan de
aansluitingen uit zoals hieronder beschreven.
Aansluitingen van het instrument

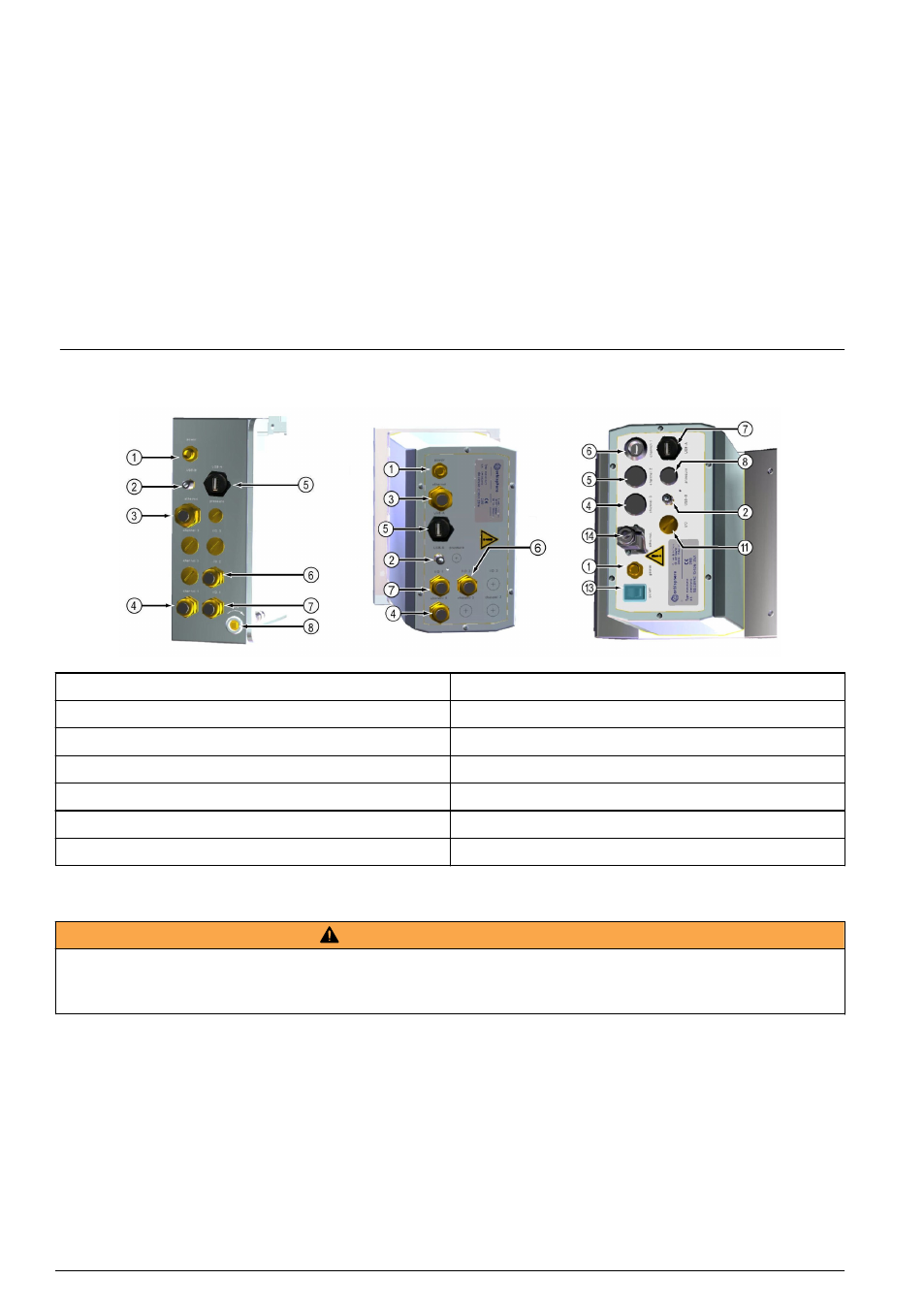

Afbeelding 1 Aansluitingen - voor wand-/buismontage (links); paneelmontage (midden);
draagbaremontage (rechts)
1 Netsnoer 8 Aansluiting externe druksensor
2 4-pinsaansluiting USB-B voor client 9 Kabelwartel ingang/uitgang 3
3 Ethernetkabelwartel 10 Kabelwartel ingang/uitgang 2
4 Sensorkanaal 3 verbinding 11 Kabelwartel ingang/uitgang 1
5 Sensorkanaal 2 verbinding 12 Vergrendeling (voor wand-/buismontage)
6 Sensorkanaal 1 verbinding 13 Aan/uit-schakelaar
7 Host-aansluiting USB-A 14 Ethernet - Harting RJ Industrial-connector
Instructies voor het uitvoeren van de aansluitingen
W A A R S C H U W I N G
Potentieel gevaar van elektrische schok. Om de omgevingskwalificaties van de behuizing volgens NEMA/IP te
handhaven, mogen alleen buisfittingen en kabeldrukkers gebruikt worden die gekwalificeerd zijn voor ten minste
NEMA 4X/IP65 om kabels naar het instrument te leiden.
Instructies voor het gebruik van kabelwartels
Voor elke kabel die binnenin het instrument aangesloten moet worden, is een waterdichte
kabelwartel voorzien. De vernikkelde messing kabelwartels voldoen aan de EMC-norm en zijn
zodanig ontworpen dat de kabelafscherming direct aan de behuizing van het instrument bevestigd
wordt als massa. Hieronder volgen de instructies voor de standaardkabelaansluiting.
1. Draai de moer van de kabelwartel los. Binnenin bevinden zich een rubberen dichting en twee
metalen sluitringen. Wij wijzen u erop dat de Ethernetwartel op de instrumenten voor wand- en
buismontage geen sluitringen heeft en de dichting ingekerfd is.
2. Bij het aanleggen van een sensorkabel is de kabel reeds voorbereid; u hoeft alleen de plastic
bescherming van de blootliggende afscherming te verwijderen. Bij andere kabels moet u de
162 Nederlands
