Ha a berendezéshez nem rendeltek tápkábelt, egy hálózati csatlakozódugót kell a mellékelt
csatlakozóaljzatba dugni az alábbi eljárásban leírt módon.
V I G Y Á Z A T
Személyi sérülés veszélye. Az útmutatónak ebben a részében ismertetett feladatokat csak képzett szakember
végezheti el.
A felhasználó által biztosított tápkábel specifikációi:
• 3-huzalos (áram alatti, semleges és föld)
• kábel Ø ≥ 7 mm; ≤ 9,5 mm
• kábelválasztás ≥ 1 mm
2
, AWG18; ≤ 2,5 mm
2
, AWG14
F I G Y E L M E Z T E T É S
Halálos áramütés veszélyének lehetősége. Mindig kösse le a műszerről a tápfeszültséget, amikor elektromos
összeköttetéseket létesít.
A felhasználó által biztosított tápkábelt az alábbi módon készítse elő:
1. Fejtsen le 23 mm (0,9 hüvelyk) burkolatot a tápkábelről.
2. Vágja vissza az áram alatti és a semleges huzalokat 15 mm (0,6 hüvelyk) hosszúságban, de a
földelő huzalt hagyja úgy.
3. Majd a szükséges módon fejtsen le egy csekély mennyiségű külső szigetelést a három huzalról.
A csatlakozóaljzat huzalozását az alábbi módon végezze:

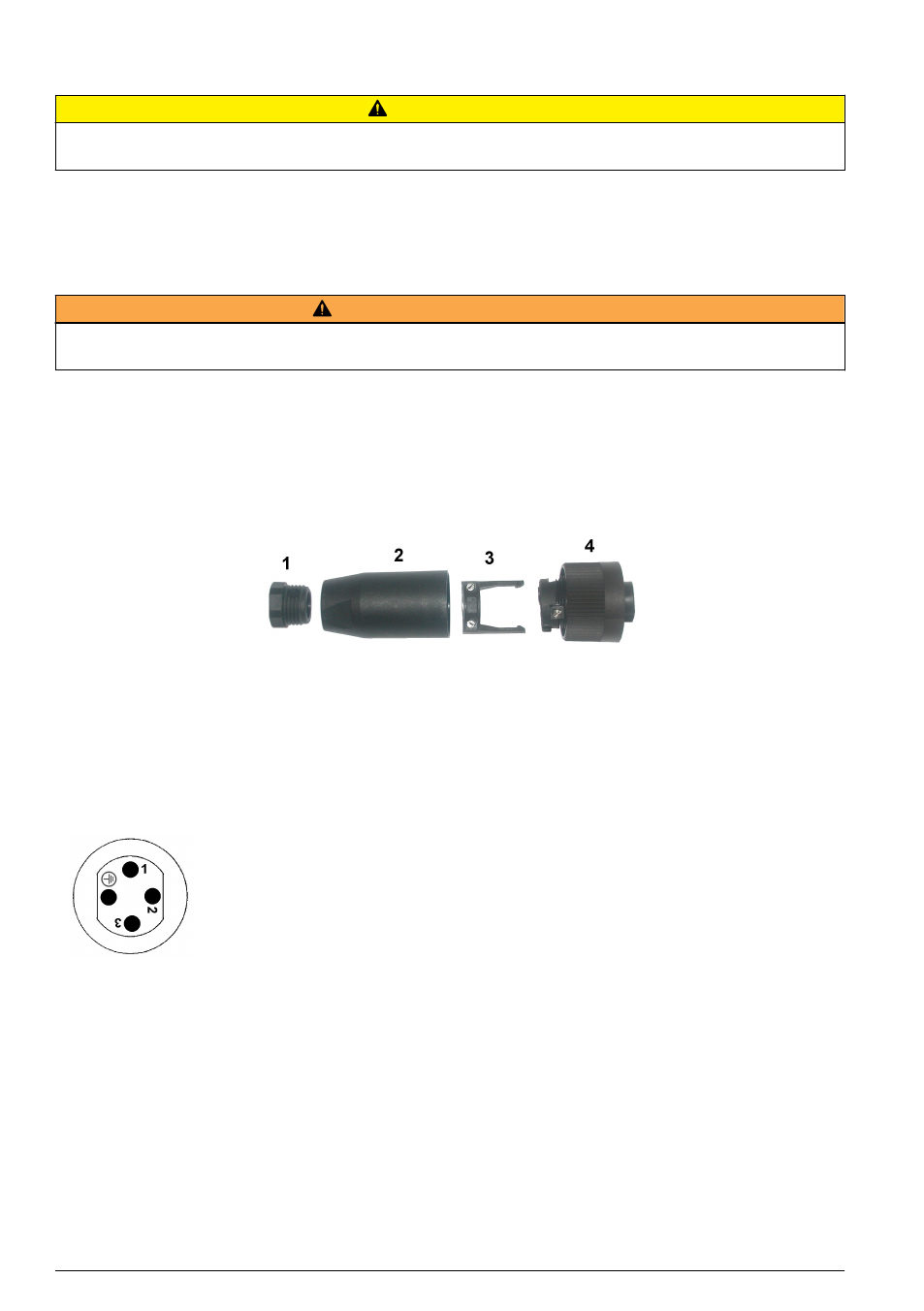

1. Vegye a csatlakozó keskeny végét (4) az egyik kezébe és a testét (2) a másikba, és csavarja
szét a kettőt. Húzza el a kábelszorítót (3) és csavarja le a végső dugót (1), hogy a csatlakozót
alkotó négy részt szabaddá tegye.
2. Lazítsa meg a kábelszorítón levő csavarokat (3), hogy elég hely legyen a tápkábel áthúzásához.
3. Húzza a tápkábelt át a végső dugón (1), a fő testen (2) és a kábelszorítón (3), majd
csatlakoztassa a három huzalt (áram alatti, semleges és föld) a csatlakozóhoz (4) az alábbi
módon:
1. Áram alatti (barna)
2. Semleges (kék)
3. Nem használt
Föld - Föld (zöld és sárga)
Megjegyzés: A számok és a földelés szimbóluma a csatlakozó végére van bélyegezve. Gondoskodjon
róla, hogy megfelelően legyen csatlakoztatva.
4. Csúsztassa a kábelszorítót (3) vissza a csatlakozóra (4), és szorítsa meg a csavarokat a szorítón
a kábel rögzítéséhez.
5. Csavarja újból össze a két részt (4) és (2).
6. Rögzítse a tápkábelt úgy, hogy a végső dugót (1) visszacsavarja a helyére.
7. A csatlakozóaljzatot ekkor közvetlenül be lehet dugaszolni a műszer tápcsatlakozójába. A két
csatlakozó hornyolt a helytelen illeszkedés elkerülése érdekében. Szorítsa kézzel a
csatlakozóaljzatot a műszer tápcsatlakozójához.
