3. Passez le câble à travers l'écrou, le joint et les deux rondelles.
4. Pincer le blindage afin que la totalité de sa circonférence soit pressée entre les deux rondelles et
passez le câble dans le boîtier en bloquant le passe-câble.

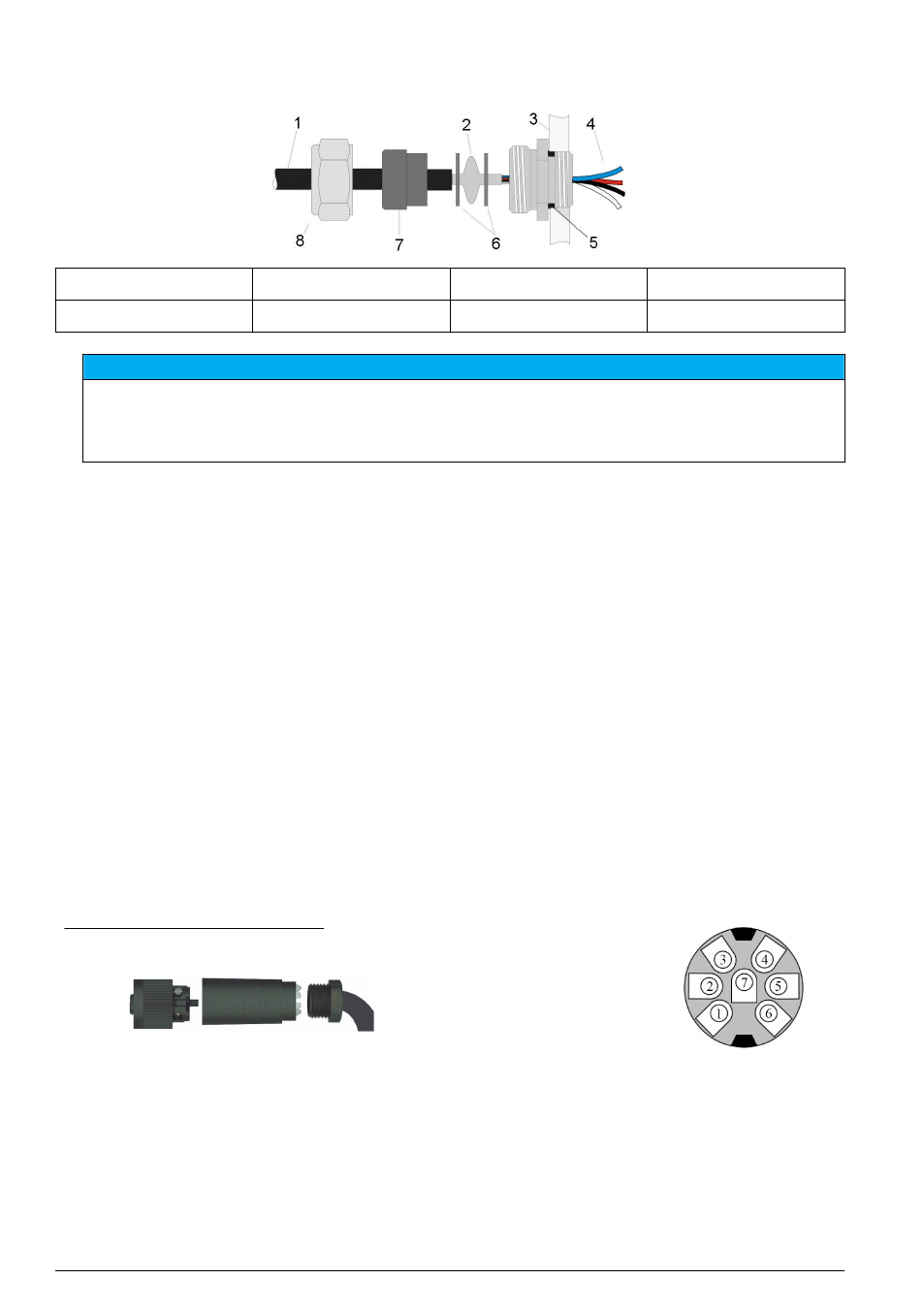

1 Câble 3 Instrument 5 Joint torique 7 Joint
2 Blindage 4 Fil 6 Rondelles 8 Écrou du passe-câble
A V I S
Il est d'une importance vitale de garantir que le blindage est pincé et et fixé entre les deux rondelles pour
garantir que le blindage se fixe directement sur le boîtier de l'instrument en tant que masse. Dans le cas
contraire, cela pourrait endommager l'instrument et donner des mesures incorrectes pour les câbles du
capteur.
5. Rattachez et serrez l'écrou du passe-câble.
6. Fixez les fils dans les bornes correspondantes du bornier.
Connecteur Ethernet (version portable)
Le connecteur Harting RJ Industrial ® IP 67 « Push-pull » peut être verrouillé et déverrouillé d'une
seule main et avec un effort minimal. Seules quelques étapes sont nécessaires pour fixer rapidement
et de façon fiable un câble Ethernet Industrial à un connecteur Harting RJ Industrial
® . Seul un câble
Harting doit être utilisé.
Branchement au secteur
Unité d'alimentation électrique (portable seulement)
Pour les instruments portatifs, une unité d'alimentation électrique externe est fournie de série.
Branchez l'unité d'alimentation électrique à l'instrument de table à l'aide du connecteur FIXCON
®
fourni.
Branchement de l'alimentation (instruments à basse tension)
Pour les instruments à basse tension (10-30 VDC), le branchement au secteur s'effectue à l'aide d'un
connecteur BINDER 7 broches (fourni).
Remarque : Les connecteurs possèdent un détrompeur pour éviter un raccordement incorrect à l'instrument.
Raccordez le câble d'alimentation au connecteur comme suit :
Figure 2 Connecteur BINDER
Connexions à broches:
1. Non utilisé
2. puissance 10 à
30 VDC
3. Non utilisé
4. Non utilisé
5. Masse
6. Non utilisé
7. Masse
Branchement de l'alimentation (instruments à haute tension)
Les instruments haute tension (100-240 VAC) possèdent un connecteur mâle 4 broches pré-câblé
avec un connecteur BINDER prêt pour le branchement au secteur. Un connecteur femelle
compatible est fourni avec l'instrument.
