1. Vyřízněte takový otvor v panelu, aby bylo možné do něj umístit dodaný rám.
2. Do otvoru namontujte dodaný rám.
3. Pomocí SIKA kleští ohněte 6 výčnělků přes okraj panelu.
4. Zasuňte přístroj do připevňovacího rámu. Přístroj by měl být na čtyřech kolících ve tvaru písmene T.
Zašroubujte 4 rychloupínací šrouby na obou stranách předního panelu a zasuňte jej dovnitř.
5. Zašroubujte 4 rychloupínací šrouby o 1/4 otáčky dvakrát ve směru utažení podle návodu na boku předního
panelu. Tím připevníte přístroj čtyřmi kolíky ve tvaru písmene T.
6. Potřebujete-li mít přístup k přípojkám uvnitř přístroje, odstraňte kryt přístroje (šest šroubků na zadním panelu)
a sejměte kryt.
7. Protáhněte kabely krytem, potom krytkou kabelu (připadá-li to v úvahu) a připojte je podle popisu níže.
Připojení přístroje

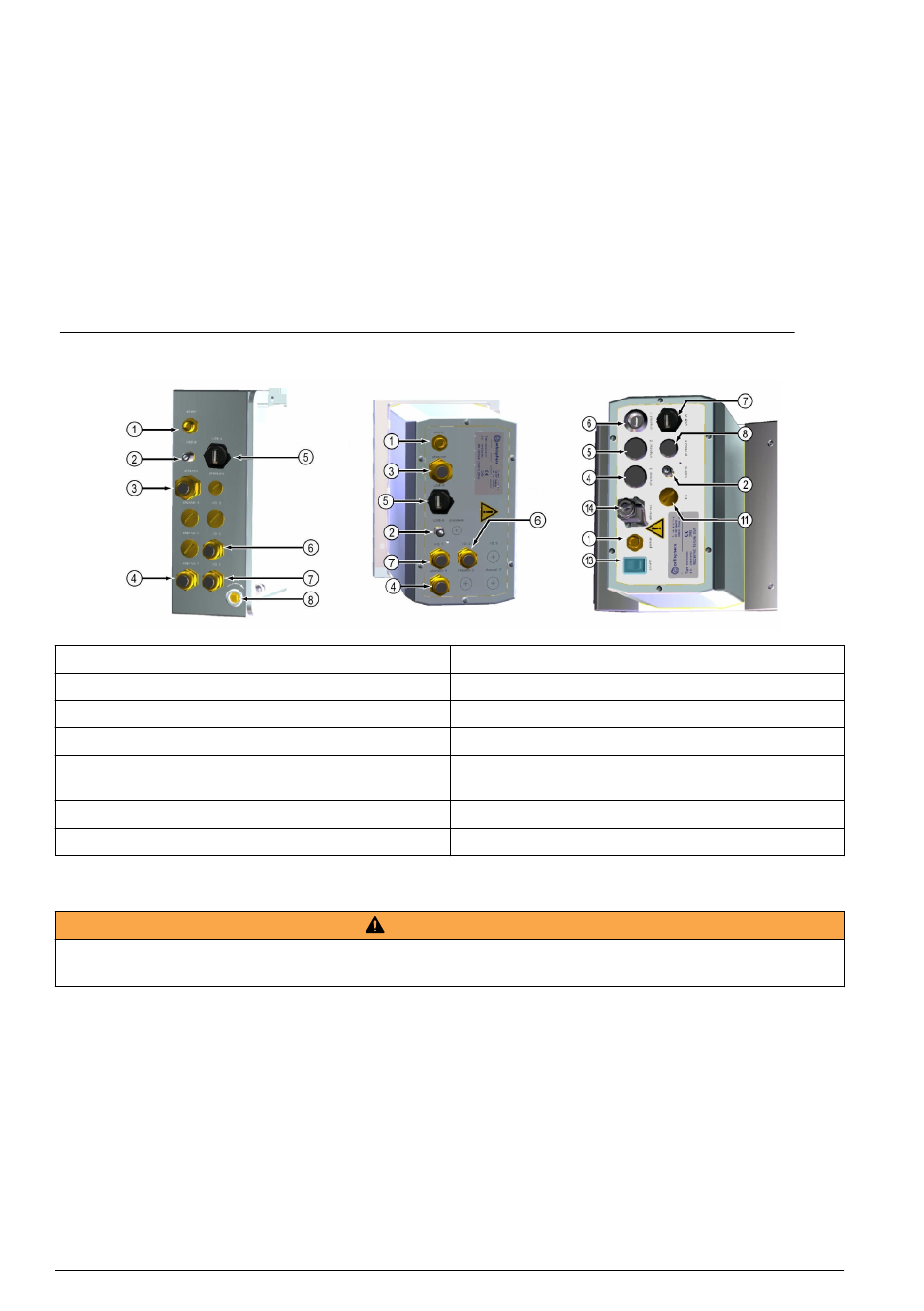

Obr. 1 Připojení - na stěnu / potrubí (vlevo); na desku (uprostřed); samostatně (vpravo)
1 kabel napájení 8 připojení senzoru vnějšího tlaku
2 konektor klienta USB-B se 4 kolíky 9 krytka kabelu pro vstup/výstup 3
3 krytka kabelu sítě Ethernet 10 krytka kabelu pro vstup/výstup 2
4 připojení senzoru kanál 3 11 krytka kabelu pro vstup/výstup 1
5 připojení senzoru kanál 2 12 zámek klávesnice (pouze při montáži
na stěnu/potrubí)
6 připojení senzoru kanál 1 13 vypínač
7 konektor hostitele USB-A 14 Ethernet - konektor Harting RJ Industrial
Pokyny pro připojení konektorů
V A R O V Á N Í
Nebezpečí poranění el. proudem. Pokud chcete zachovat rating NEMA a IP u krytu, použjte pro připojení kabelů
do zařízení pouze izolační trubky a kabelové ucpávky se stupněm krytí minimálně NEMA 4X/IP65.
Pokyny pro vedení kabelu průchodkou
Vždy, když je potřeba zapojit kabel uvnitř přístroje, je k dispozici vodotěsná kabelová průchodka.
Niklované mosazné kabelové průchodky jsou typu EMC a jsou navrženy tak, aby bylo možné
připevnit stínění kabelu přímo ke krytu přístroje jako uzemnění. Níže jsou uvedeny pokyny pro
obvyklé vedení kabelu.
1. Odšroubujte matici kabelové průchodky. Uvnitř se nachází gumové těsnění a dvě kovové
podložky. U přístrojů montovaných do panelu nebo na stěnu nemá průchodka sítě ethernet
podložky a těsnění je ploché.
2. Při zapojení senzorového kabelu je kabel již připravený, takže pouze odstraňte část
umělohmotné ochrany ze stínění. U jiných kabelů odstraňte potřebnou délku vnější izolace
a 25 mm stínění. Odstraňte z konců vodičů asi 8 mm izolace.
