Page 100: En las

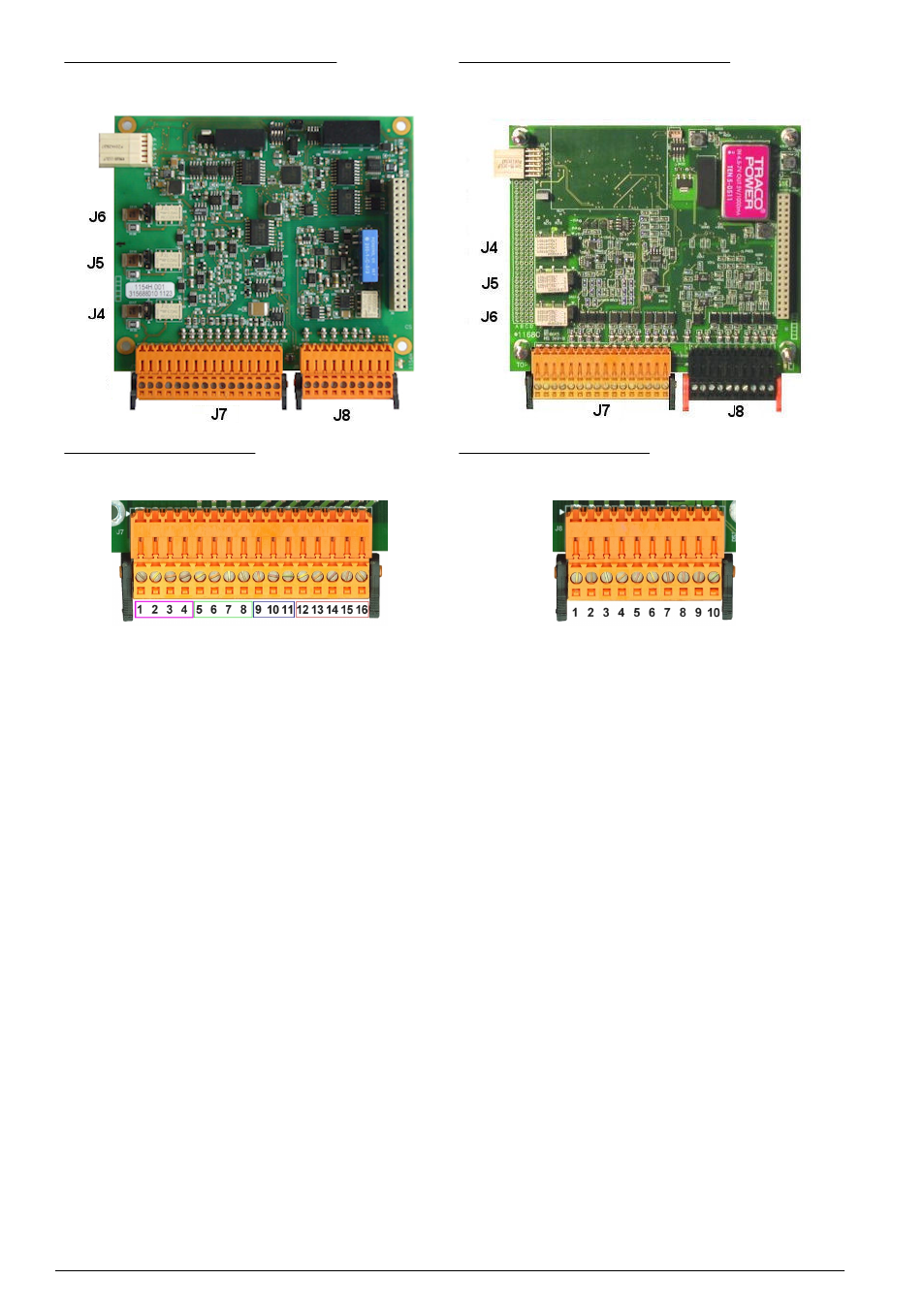

Figura 5 Placa de medición EC
Figura 6 Placa de medición TC
Figura 7 Conector J7
Figura 8 Conector J8
Conector J7 (entradas y salidas)
Los números indicados abajo hacen referencia a las 16 conexiones J7 disponibles (de izquierda a
derecha) en
Relés de alarmas de medición:
1. Común
2. Relé de salida 1
3. Relé de salida 2
4. Relé de salida 3
Salidas de corriente (o tensión) analógicas:
GND (conexión a tierra)
6. Salida 1
7. Salida 2
8. Salida 3
Entradas digitales:
9. Sensor EC: No usado
9. Sensor TC: Entrada de retención (cortocircuito en
patilla 12)
10. No usado
11. No usado
Entradas analógicas (cuando se conecta
directamente el sensor de presión ext.):
12. Sensor EC: No usado
12. Sensor TC: GND (conexión a tierra)
13. Verde: Entrada sensor presión ext. P+
14. Blanco: Entrada sensor presión ext. P-
Rojo: Salida sensor presión ext. +
16. Negro: GND (conexión a tierra)
Entradas analógicas (cuando se utiliza la extensión
de sensor de presión ext., n.º de pieza 32548.xx):
12. Sensor EC: No usado
12. Sensor TC: GND (conexión a tierra)
13. Verde: Entrada sensor presión ext. P+
14. Amarillo: Entrada sensor presión ext. P-
15. Blanco: Salida sensor presión ext. +
16. Marrón: GND (conexión a tierra)
Nota: En sistemas varios canales, el sensor presión externo debe ser conectado al canal 1 placa de medición, pero la señal es
utilizada para compensar todos los canales.
100 Español
