Steckverbindung J8 (Sensor)
Die unten aufgeführten Zahlen beziehen sich auf die 10 verfügbaren Steckverbindungen J8 (von
rechts nach links) in
Abbildung 8 . Die Farben geben die Farben der Drähte des Sensorkabels an.
Hinweis: Bednken Sie, dass diese Steckverbindung für EC-Sensoren orange und für TC-Sensoren schwarz ist.
EC-Sensor
A1100 EC-Sensor 31xxx Smart EC-Sensor
31xxxS TC-Sensor Kabel
des
Sensors
Wand-
bzw.
Paneel LEMO
10-Kabel
tragbare
1. Schutzelektrode Schutzelektrode Schutzelektrode GND für
Stromversorgung Gelb Braun
2. RS485 A+ Nicht verwendet I2C-SCL V2 Signal Pink Rot
3. Thermistor A Thermistor A Thermistor A Solenoid Grau Orange
4. Anodenelektrode Anodenelektrode Anodenelektrode Relaisspule Rot Gelb
5. RS485 B Nicht verwendet I2C-SDA +12V
Stromversorgung Purpur Grün
6. Thermistor B Thermistor B Thermistor B +24V
Stromversorgung Weiß Blau
7. GND Nicht verwendet GND V3 Signal Schwarz Purpur
8. +5V Nicht verwendet +5V GND für Signal Grün Grau
9. Kathodenelektrode Kathodenelektrode Kathodenelektrode -5V
Stromversorgung
Blau Weiß
10. Nicht verwendet Nicht verwendet Nicht verwendet Temperatur Braun Schwarz
Messungsalarmrelais

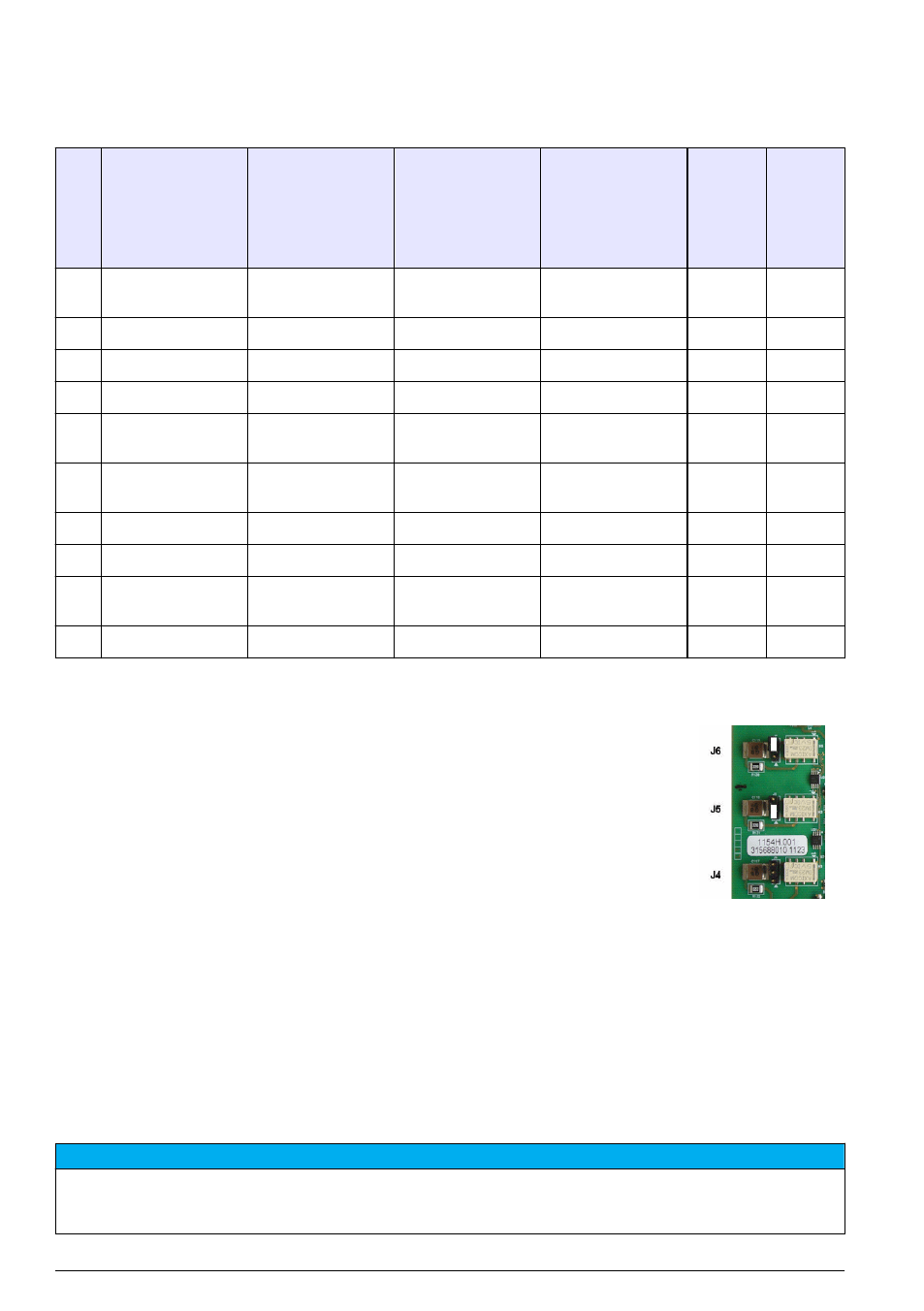

Die drei Ausgangsrelais befinden sich auf der Messkarte.
Sie können einzeln als Einschaltglied (NO) oder als Ausschaltglied (NC) konfiguriert
werden, indem der Jumper für das entsprechende Relais umgesetzt wird. Die Abbildung
bezieht sich auf die EC-Messkarte (für die TC-Messkarte sind die Positionen anders).
• Das oberes Relais ist als Ausschaltglied konfiguriert.
• Das mittlere Relais ist als Ausschaltglied konfiguriert.
• Das untere Relais wird ohne Jumper gezeigt.
Hinweis: Bei allen Messkarten entspricht J4 dem Relais 1, J5 dem Relais 2 und J6 dem Relais 3.
Sensorinstallation
EC-Sensoren
Bitte befolgen Sie für die Installation und Wartung des EC-Sensors die Anweisungen im Handbuch
Sensor - Installation und Wartung, das mit dem Instrument geliefert wird.
TC-Sensoren
Bitte befolgen Sie für die Installation und Wartung des TC-Sensors die Anweisungen im Handbuch
TC Sensor - Installation und Wartung, das mit dem Instrument geliefert wird. Achten Sie dabei
besonders auf die Installation und den Anschluss der Reinigungsgaszufuhr.
H I N W E I S
Setzen Sie den TC-Sensor nicht in eine flüssige Probe ein, bis eine konstante Zufuhr von trockenem
Reinigungsgas angeschlossen worden ist, da die Flüssigkeit in der Messkammer kondensieren und den
Wärmeleit-Chip beschädigen kann.
34 Deutsch
