Analogové vstupy (pokud je použito tlakového
externí tlakový senzor):
12. EC senzor: nepoužívaný
12. TC senzor: uzemnění
13. Zelená: vstup externího tlakového senzoru P+
14. Bílá: vstup externího tlakového senzoru P-
15. Červená: výstup externího tlakového senzoru +
16. Černá: uzemnění Analogové vstupy (pokud je použito tlakového
součást č. 32548.xx):
12. EC senzor: nepoužívaný
12. TC senzor: uzemnění
13. Zelená: vstup externího tlakového senzoru P+
14. Žlutá: vstup externího tlakového senzoru P-
15. Bílá: výstup externího tlakového senzoru +
16. Hnědá: uzemnění
Poznámka: Na vícekanálových zařízeních musí být externí tlakový senzor připojen k měřicí desce kanálu 1, signál je ale používán
k vyrovnávání všech kanálů.

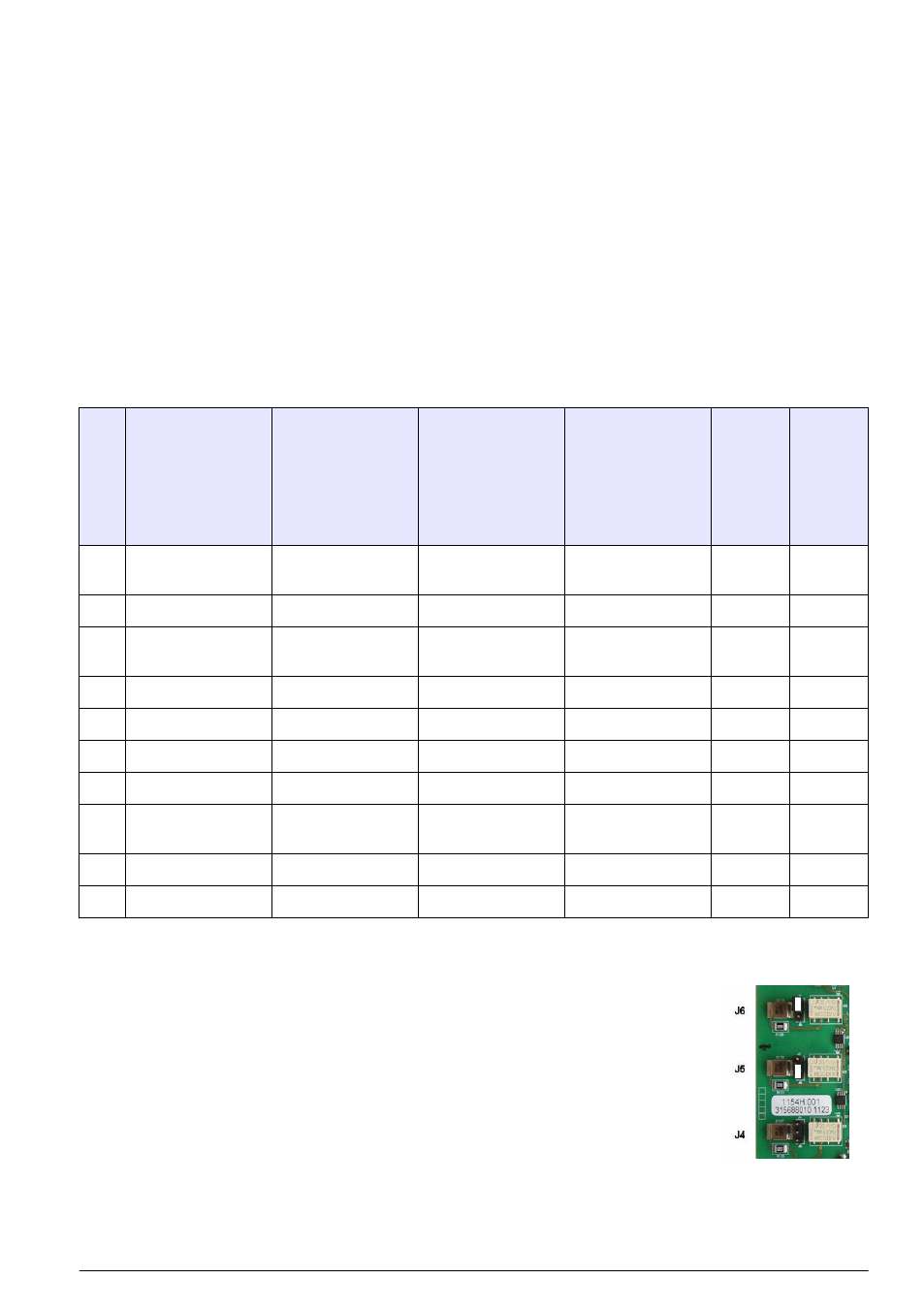

Konektor J8 (senzor)
Čísla uvedená níže odpovídají 10 dostupným připojením J8 (zleva doprava) na
Obr. 8 . Vyznačené
barvy jsou barvy drátů v kabelu senzoru.
Poznámka: Nezapomeňte, že pro EC senzory má tento konektor oranžovou barvu a pro TC senzory černou.
A1100 EC senzor 31xxx EC senzor 31xxxS smart
EC senzor TC senzor Stěna
nebo
deska
pro
kabel
senzoru Přenosn
é
zařízení
pro
kabel
LEMO
10
1. Ochranný prstenec Ochranný prstenec Ochranný prstenec Uzemnění pro
napájení
Žlutá Hnědá
2. RS485A+ Nepoužívá se I2C-SCL Signál V2 Růžová Červená
3. Termistor A Termistor A Termistor A Solenoid Šedá Oranžov
á
4. Anoda Anoda Anoda Cívka relé Červená Žlutá
5. RS485B nepoužívá se I2C-SDA +12 V výkon Fialová Zelená
6. Termistor B Termistor B Termistor B +24 V výkon Bílá Modrá
7. GND nepoužívá se GND Signál V3 Černá Fialová
8. + 5 V nepoužívá se + 5 V Uzemnění pro
signál Zelená Šedá
9. Katoda Katoda Katoda -5 V výkon Modrá Bílá
10. nepoužívá se nepoužívá se nepoužívá se Teplota Hnědá Černá
Relé alarmu měření
Na měřicí desce se nacházejí tři výstupní relé.
Lze je jednotlivě konfigurovat na hodnotu NO (normálně otevřeno) nebo NC (normálně
zavřeno) fyzickým posunutím spojky u každého relé. Ilustrace se vztahuje na desku pro
měření elektrické vodivosti (její pozice se liší od pozice desky pro měření tepelné
vodivosti):
• Horní relé nastaveno na hodnotu normálně zavřeno (NC)
• Prostřední relé nastaveno na hodnotu normálně otevřeno (NO)
• Spodní relé je zobrazeno bez spojky
Poznámka: Pro všechny měřicí desky platí, že J4 je relé 1, J5 je relé 2 a J6 je relé 3.
