isolamento externo conforme necessário e 25 mm de blindagem. Descasque os fios em torno de
8 mm a partir das suas extremidades.

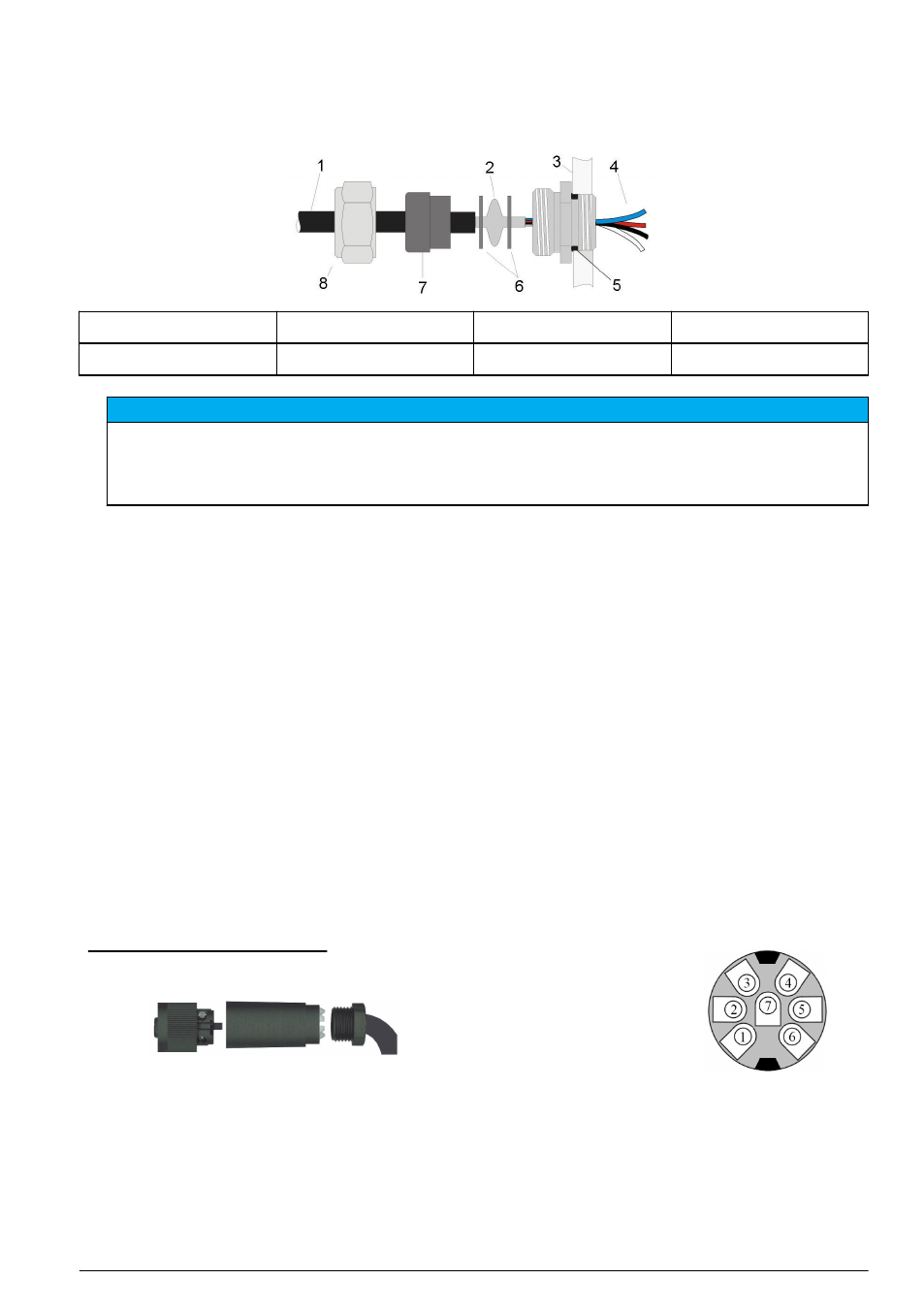

3. Passe o cabo pela porca, pela junta de borracha e pelas duas arruelas.
4. Aperte a blindagem de modo que sua circunferência total está pressionada entre as duas
arruelas e passe o cabo pela carcaça, bloqueando o prensa-cabos.
1 cabo 3 instrumento 5 anel em O 7 gaxeta
2 proteção 4 fio 6 arruelas 8 porca da glândula
A V I S O
É vitalmente importante assegurar que a blindagem está apertada e segura entre as duas arruelas para
assegurar que a blindagem está diretamente conectada a terra na carcaça do instrumento. Falha na
realização do mesmo, poderia causar danos ao instrumentos e os cabos dos sensores poderiam fornecer
leituras incorretas.
5. Fixe e aperta novamente a porca do prensa-cabo.
6. Conecte os cabos as conexões do bloco terminal correspondentes.
Conector da Ethernet (instrumentos portáteis)
O conector Harting RJ Industrial ® IP 67 Push Pull pode ser bloqueado e desbloqueado usando uma
mão e uma força mínima. Apenas alguns passos são necessários para fixar de forma rápida e
confiável um cabo de ethernet industrial ao conector Harting RJ Industrial
® . Apenas um cabo Harting
deve ser usado.
Conexões da fonte de alimentação principal
Unidade de fornecimento de energia (instrumento portátil)
Para instrumentos portáteis, uma unidade fonte de energia externa é fornecida como padrão.
Conecte a unidade fonte de energia ao instrumento da mesa com o conector FIXCON
® fornecido.
Conexão da fonte de alimentação (instrumentos de baixa tensão)
Para instrumentos de baixa voltagem (10 a 30 VDC), a conexão à fonte de alimentação principal é
com o conector BINDER de 7 pinos (fornecido).
Observação: Os conectores são providos de ranhuras para evitar a montagem incorreta do instrumento.
Conecte o cabo de alimentação ao conector como segue:
Figura 2 Conector BINDER
Conexões de pinos:
1. Não utilizada
2. Alimentação
10-30 VDC
3. Não utilizada
4. Não utilizada
5. Aterramento
6. Não utilizada
7. Terra
Português 119
