Os números listados abaixo referem-se às 13 conexões P8 disponíveis (da esquerda para a direita) em
1. RS-485 (sinal A)
2. RS-485 (sinal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (sinal -)
6. PROFIBUS-DP (sinal +)
7. PROFIBUS-DP (sinal RTS)
8. Não utilizado
9. Não utilizado
10. Não utilizado
11. Relé de alarme do sistema (N.O.)
12. Relé de alarme do sistema (N.C.)
13. Relé de alarme do sistema (Comum)
Conector P3
Ethernet RJ 45. Conecte os instrumentos de montagem de parede e painel na rede local passando
um cabo ethernet através da glândula do cabo ethernet (local da glândula ilustrado em
na página 118) e conectando-se ao conector P3 ilustrado em
Observação: Para instrumentos portáteis, a conexão ethernet é localizada no painel traseiro (consulte
na página 118). Um soquete industrial Harting RJ à prova d´água é fornecido para se adequar a um
cabo de rede do cliente. Adaptador acessório e cabo estão disponíveis como uma opção.
Placa de medição
As placas de medição diferentes para os sensores EC e TC são ilustradas em
. O
tipo de placa é facilmente identificado pela cor do conector J8. Para placas EC, este conector é
colorido com laranja, e para placas TC é colorido em preto.
A V I S O
É extremamente importante que sensores estejam conectados à placa de medição correta. Conectar um sensor
TC a uma placa de medição EC (e vice-versa) causará dano irreparável à placa de medição.

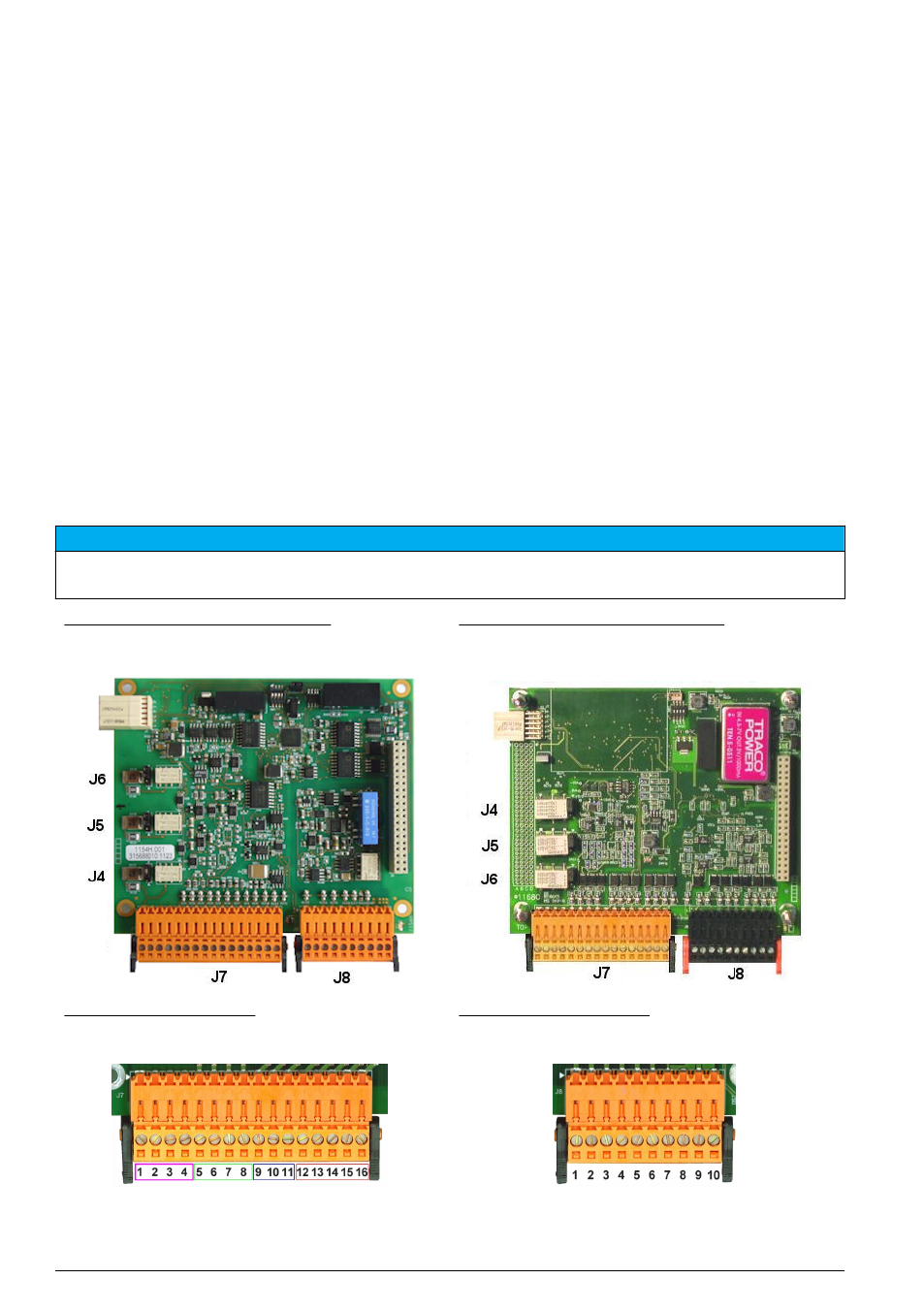

Figura 5 Placa de medição EC
Figura 6 Placa de medição TC
Figura 7 Conector J7
Figura 8 Conector J8
Conector J7 (entradas & saídas)
