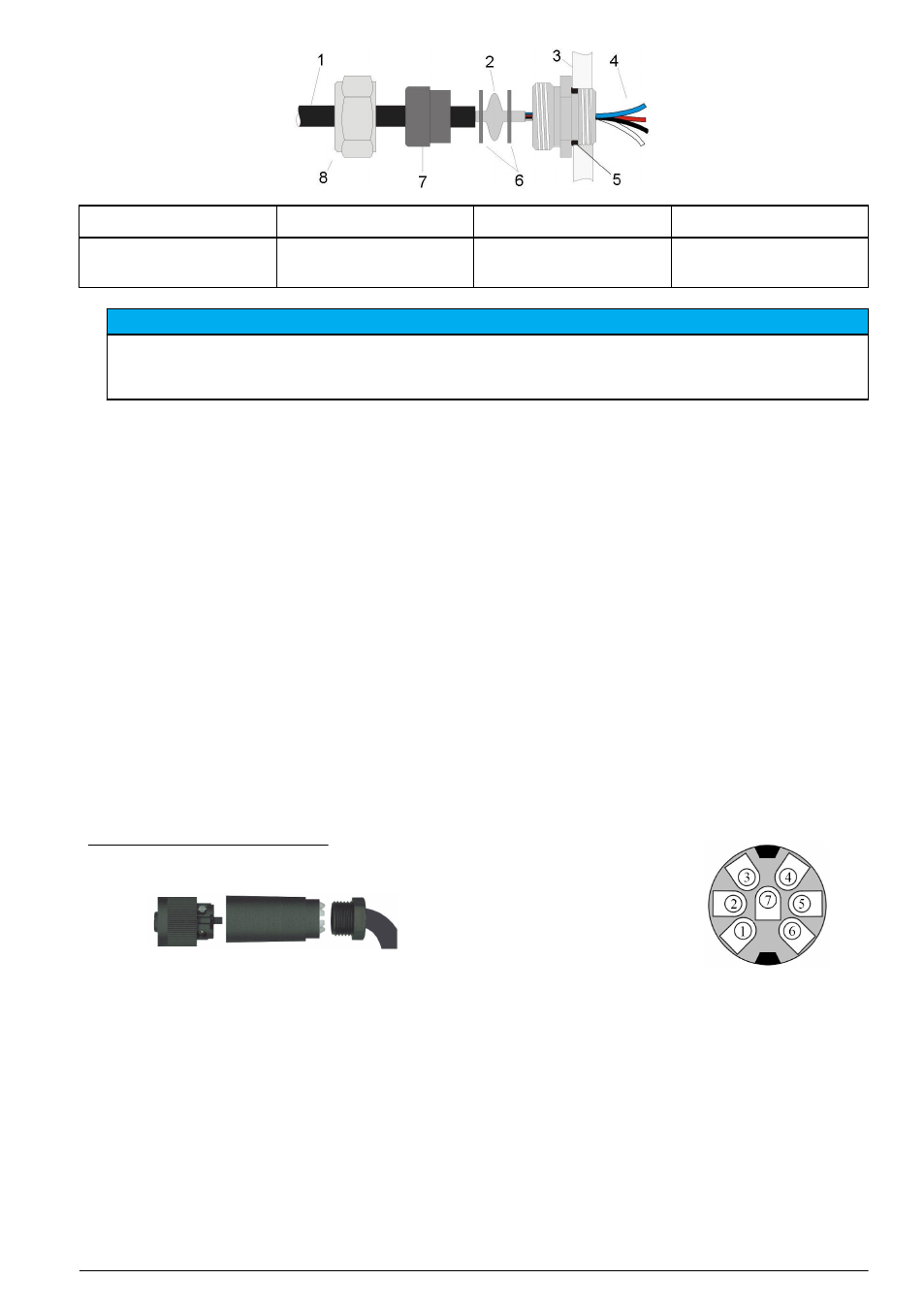

1 Kábel 3 Műszer 5 O-gyűrű 7 Tömítés
2 Burkolat 4 Huzal 6 Alátétek 8 Bevezető tömszelence
anya
M E G J E G Y Z É S
Rendkívül fontos gondoskodni arról, hogy a burkolat biztosan beszoruljon a két alátét közé, hogy közvetlenül
a műszerfalhoz csatlakozzon, amely földelésként szolgál. Ennek elmulasztása a műszert károsíthatja, és az
érzékelő kábelek helytelen leolvasott értékeket eredményezhetnek.
5. Csatlakoztassa vissza és szorítsa meg a kábel bevezető tömszelence anyát.
6. Csatlakoztassa a huzalokat a megfelelő bevezető kábelfej csatlakozásokhoz.
Ethernet csatlakozó (hordozható műszerek)
A Harting RJ Industrial ® IP 67 Push Pull csatlakozó zárása és nyitása egy kézzel és minimális
erőkifejtéssel lehetséges. Csak néhány lépésre van szükség az Industrial Ethernet kábel gyors és
megbízható csatlakoztatásához a Harting RJ Industrial
® csatlakozóhoz. Csak Harting kábel
használandó.
Csatlakozás a hálózati feszültséghez
Tápegység (hordozható műszer)
Hordozható műszerekhez szabványként külső tápegységet mellékeltek. Csatlakoztassa a
tápegységet az asztali műszerhez a mellékelt FIXCON
® csatlakozóval.
Áramellátó csatlakozás (alacsony feszültségű műszerek)
Alacsony feszültségű műszerek esetén (10-30 VDC) a hálózati tápellátás 7-érintkezős BINDER
csatlakozóval történik (mellékelve).
Megjegyzés: A csatlakozók hornyoltak a műszerhez való helytelen illeszkedés elkerülése érdekében.
A tápkábelt az alábbi módon kösse össze a csatlakozóval:
2. ábra BINDER csatlakozó
Érintkezős
csatlakozások
1. Nem használt
2. Feszültség 10-30 VDC
3. Nem használt
4. Nem használt
5. Jelföld
6. Nem használt
7. Föld
Áramellátás-csatlakozó (nagyfeszültségű műszerek)
A nagyfeszültségű műszerek (100-240 VAC) 4-érintkezős csatlakozódugóval rendelkeznek, amelyet
belülről előhuzaloztak egy dugós BINDER csatlakozóval a hálózati csatlakozásra készen. A
műszerhez kompatibilis csatlakozó aljzatot mellékeltek.
Ha ezt a csatlakozóaljzatot már előre rögzített hálózati csatlakozódugóval szállították (kábel
alkatrészszámok: 33031, 33032, 33033 és 33034), a csatlakozóaljzat közvetlenül hozzáköthető a
műszer tápcsatlakozójához. A helytelen illeszkedés elkerülése érdekében a két csatlakozó hornyolt.
Szorítsa kézzel a csatlakozóaljzatot a műszer tápcsatlakozójához.
Magyar 185
