Onderstaande nummers verwijzen naar de 13 beschikbare P8-aansluitingen (van links naar rechts) in
Afbeelding 4 .
1. RS-485 (signaal A)
2. RS-485 (signaal B)
3. PROFIBUS-DP (GND)
4. PROFIBUS-DP (+ 5 V)
5. PROFIBUS-DP (signaal -)
6. PROFIBUS-DP (signaal +)
7. PROFIBUS-DP (signaal RTS) 8. Niet gebruikt
9. Niet gebruikt
10. Niet gebruikt
11. Systeemalarmrelais (N.O.)
12. Systeemalarmrelais (N.C.)
13. Systeemalarmrelais (Common)
Connector P3
Ethernet RJ 45. Sluit de wand- en paneelmontage-instrumenten aan op het lokale netwerk door een
ethernetkabel door de ethernetkabelwartel te trekken (plaats van de wartel aangegeven in
Afbeelding 1 op pagina 162) en aan te sluiten op de connector P3 aangegeven in Afbeelding 3 .
Opmerking: Voor de draagbare instrumenten bevindt de Ethernetaansluiting zich op de achterkant (zie
Aansluitingen van het instrument op pagina 162). Een waterdichte Harting RJ Industrial-connector is bijgeleverd om
te verbinden met een client-netwerkkabel. Een adapter en kabel zijn als optionele accessoires verkrijgbaar.
Meetkaart
De verschillende meetkaarten voor de EC- en TC-sensoren zijn afgebeeld in onderstaande
Afbeelding 5 en Afbeelding 6 . Het type kaart kan gemakkelijk worden herkend aan de kleur van de
J8-connector. Voor EC-kaarten is deze connector oranje en voor TC-kaarten is deze zwart.
L E T O P
Het is uitermate belangrijk dat de sensoren aangesloten worden op de juiste meetkaart. Als een TC-sensor
aangesloten wordt op een EC-meetkaart (en vice versa) dan wordt de meetkaart onherstelbaar beschadigd.

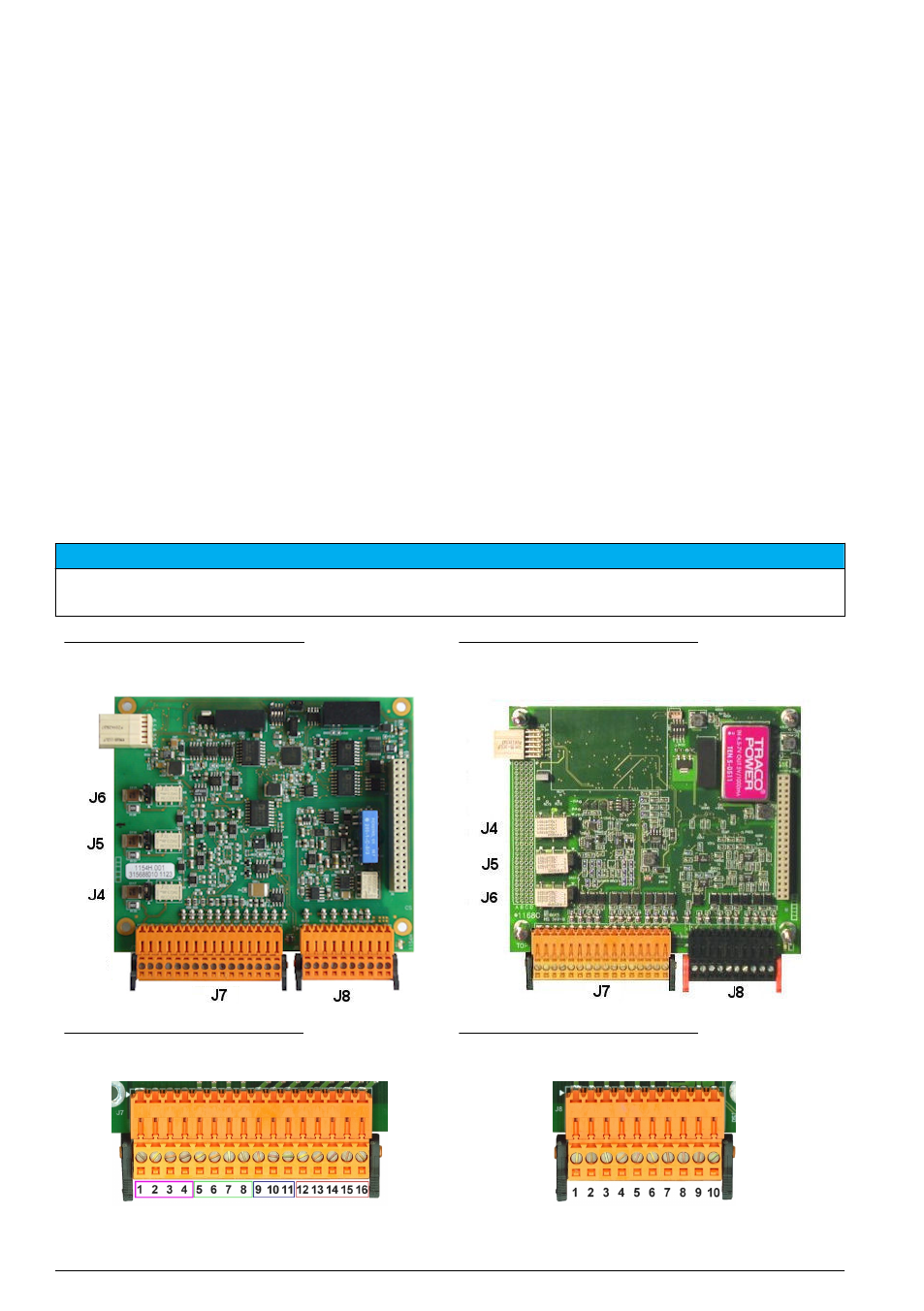

Afbeelding 5 EC-meetkaart Afbeelding 6 TC-meetkaart
Afbeelding 7 Connector J7 Afbeelding 8 Connector J8
