A műszer csatlakozásai

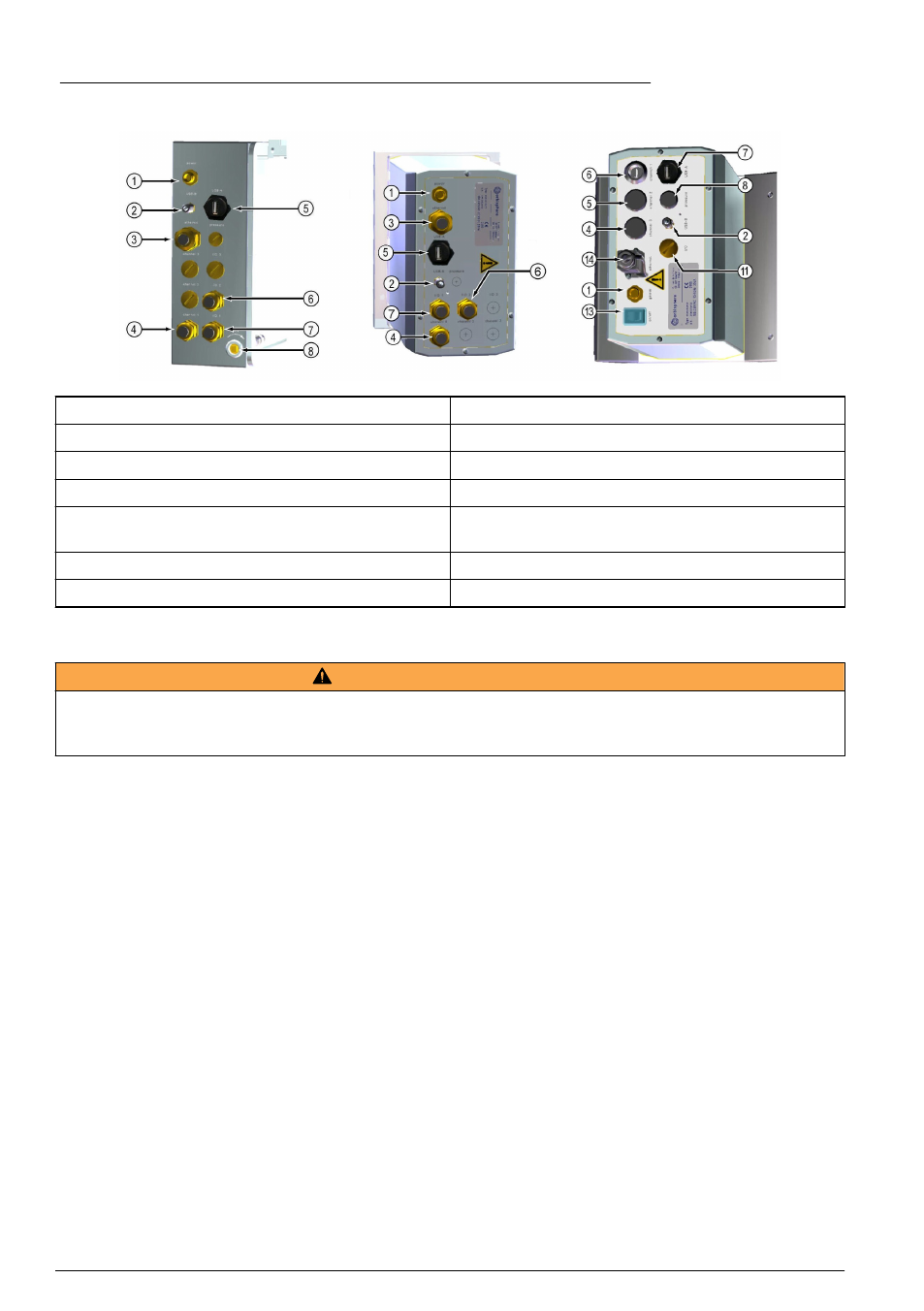

1. ábra Csatlakozások - fal/cső (bal); panel (közép); hordozható (jobb)
1 Tápkábel 8 Külső nyomásérzékelő csatlakozás
2 USB-B kliens 4-tűs csatlakozó 9 Input/Output 3 kábel bevezető tömszelence
3 Ethernet kábel bevezető tömszelence 10 Input/Output 2 kábel bevezető tömszelence
4 Érzékelő csatorna 3 csatlakozás 11 Input/Output 1 kábel bevezető tömszelence
5 Érzékelő csatorna 2 csatlakozás 12 Biztonsági kulcs (csak a falra/csőre szerelt műszer
esetén)
6 Érzékelő csatorna 1 csatlakozás 13 On/Off (Be/Ki) tápkapcsoló
7 USB-A host csatlakozó 14 Ethernet - Harting RJ Industrial csatlakozó
Csatlakozók szerelési útmutatója
F I G Y E L M E Z T E T É S
Halálos áramütés veszélyének lehetősége. A burkolat NEMA/IP környezetvédelmi osztálybesorolásának
megőrzése érdekében, a műszerhez vezető kábelekhez csak olyan vezetékszerelvényeket és kábel
tömszelencéket használjon, amelyek legalább a NEMA 4X/IP65 osztálybesorolással rendelkeznek.
Kábel bevezető tömszelence huzalozási utasítások
A kábel részére vízálló bevezető tömszelence áll rendelkezésre minden olyan esetben, amikor a
kábelt a műszerhez kell csatlakoztatni. A nikkelezett sárgaréz kábel bevezető tömszelencék EMC
típusúak, melyeket úgy terveztek, hogy a kábelvezető karmantyúk közvetlenül a műszerházhoz, mint
földelési helyhez csatlakozzanak. A tipikus kábelhuzalozási utasítások részletezése az alábbiakban
található.
1. Csavarja le a kábel bevezető tömszelence anyáját. Belül, a szerelvény gumitömítésből és két
fémalátétből áll. Vegye figyelembe, hogy a panelre és falra szerelhető műszereken lévő ethernet
bevezető tömszelence nem rendelkezik alátétekkel, és a tömítés el van vágva.
2. Ha érzékelőkábel huzalozását végzi, a kábelt már előkészítették, tehát egyszerűen csak távolítsa
el a műanyag védődarabot a szabadon lévő burkolatról. Az egyéb kábelek esetén a szükségnek
megfelelően fejtse le a külső szigetelést, valamint 25 mm-nyi burkolatot. A huzalokat körülbelül 8-
mm távolságra fejtse le mindkét végükről.
3. Vezesse át a kábelt az anyán, a gumitömítésen és a két alátéten.
4. Csípje össze a burkolatot úgy, hogy teljes kerülete benyomódjon a két alátét közé és vezesse a
kábelt a házba, a kábel bevezető tömszelencét eldugaszolva.
184 Magyar
