Page 55: Figura 6

Ethernet RJ 45. Collegare gli strumenti a parete e a pannello alla rete locale facendo passare un
cavo ethernet nell'apposito pressacavo (posizione pressacavo illustrata nella
a pagina 51) e
collegando il connettore P3 come illustrata nella
.
Nota: Per gli strumenti portatili, il collegamento ethernet è localizzato sul pannello posteriore (vedere
a pagina 51). Viene fornita in dotazione una presa industriale a tenuta stagna Harting RJ adatta al
cavo di rete del cliente. Come optional sono disponibili adattatori e cavi accessori.
Scheda di misurazione
Le schede di misurazione per i sensori EC e TC sono illustrare nelle
scheda è facilmente identificabile in base al colore del connettore J8. Per le schede EC questo
connettore è di colore arancio, mentre per le schede TC è nero.
A V V I S O
E' importante che i sensori siano collegati alla scheda di misurazione corretta. Il collegamento di un sensore TC
ad una scheda di misurazione EC (e viceversa) potrebbe danneggiare irreparabilmente la scheda in oggetto.

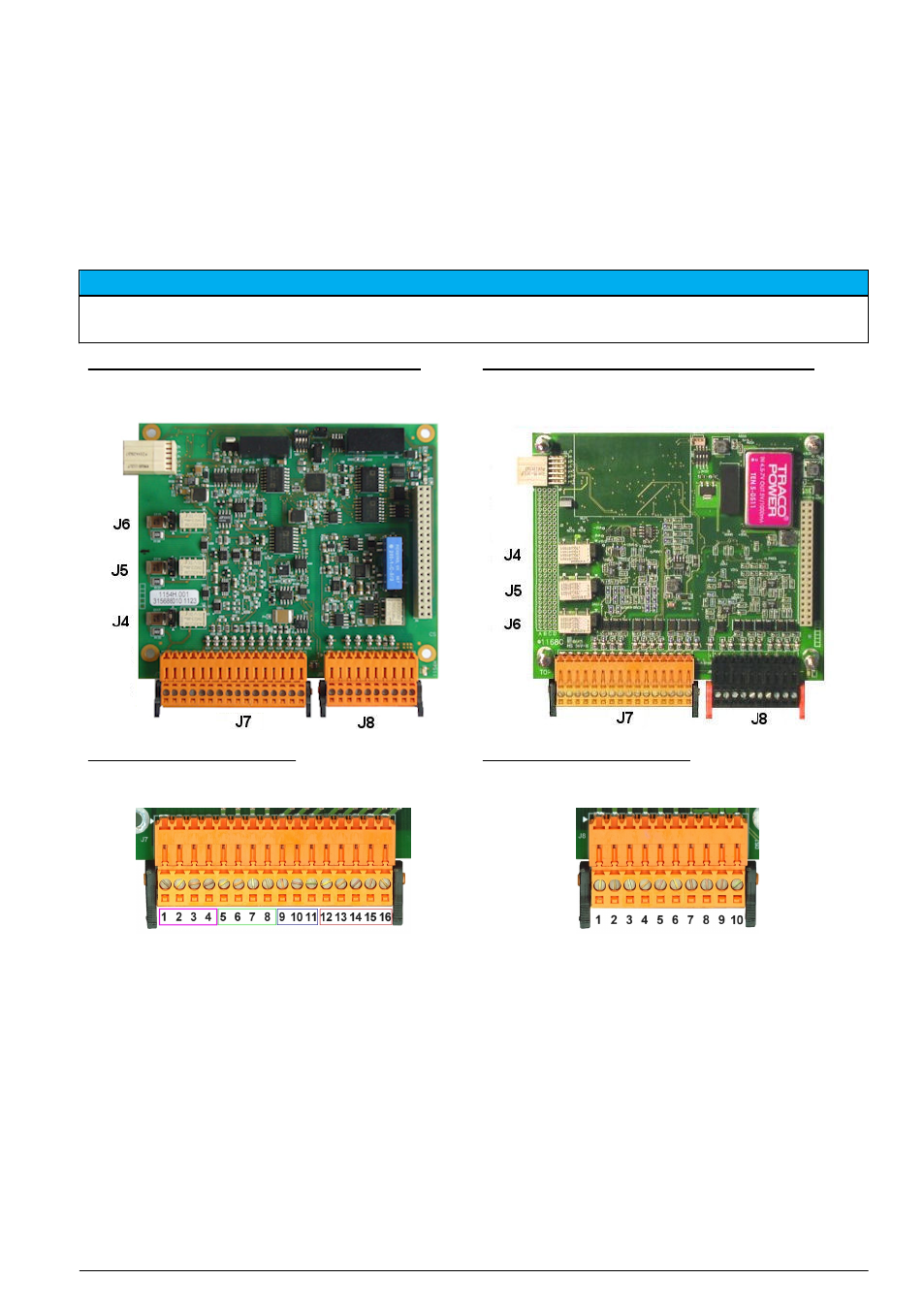

Figura 5 Le schede di misurazione EC
Figura 6 Le schede di misurazione TC
Figura 7 Connettore J7
Figura 8 Connettore J8
Connettore J7 (ingressi e uscite)
I numeri elencati di seguito si riferiscono ai 16 collegamenti disponibili sul connettore J7 (da sinistra a
destra) riprodotto nella
.
Relè allarmi di misurazione:
1. Comune
2. Relè di uscita 1
3. Relè di uscita 2
4. Relè di uscita 3
Uscite corrente (o tensione) analogica:
5. GND
6. Uscita 1
7. Uscita 2
8. Uscita 3
Italiano 55
