Ethernet RJ 45. A falra és panelre szerelhető műszert úgy csatlakoztassa a helyi hálózathoz, hogy
egy ethernet kábelt vezet át az ethernet kábel tömszelencén (a tömszelence helyének illusztrációja:
1. ábra 184 oldalon), és csatlakoztassa a P3 csatlakozóhoz, amelynek illusztrációja a következő
helyen található: 3. ábra )
Megjegyzés: Hordozható műszerek esetén az ethernetcsatlakozó a hátulsó panelen helyezkedik el (lásd: A
műszer csatlakozásai 184 oldalon). Vízálló Harting RJ Industrial aljzat áll rendelkezésre az ügyfél hálózati
kábeléhez való csatlakozáshoz. A tartozékadapter és kábel opcióként rendelkezésre áll.
Mérőkártya
Az összes mérőkártya illusztrációja az EC és TC érzékelőkre vonatkozóan a következő helyeken
található:
5. ábra és 6. ábra . A kártya típusa könnyen azonosítható a J8 csatlakozó színével. EC
kártyák esetében ez a csatlakozó narancs színű, TC kártyáknál pedig fekete.
M E G J E G Y Z É S
Rendkívül fontos, hogy az érzékelők a megfelelő mérőkártyákhoz csatlakozzanak. A TC érzékelőnek EC
mérőkártyához való csatlakoztatása (és vice versa) helyrehozhatatlan károsodást okoz a mérőkártya számára.

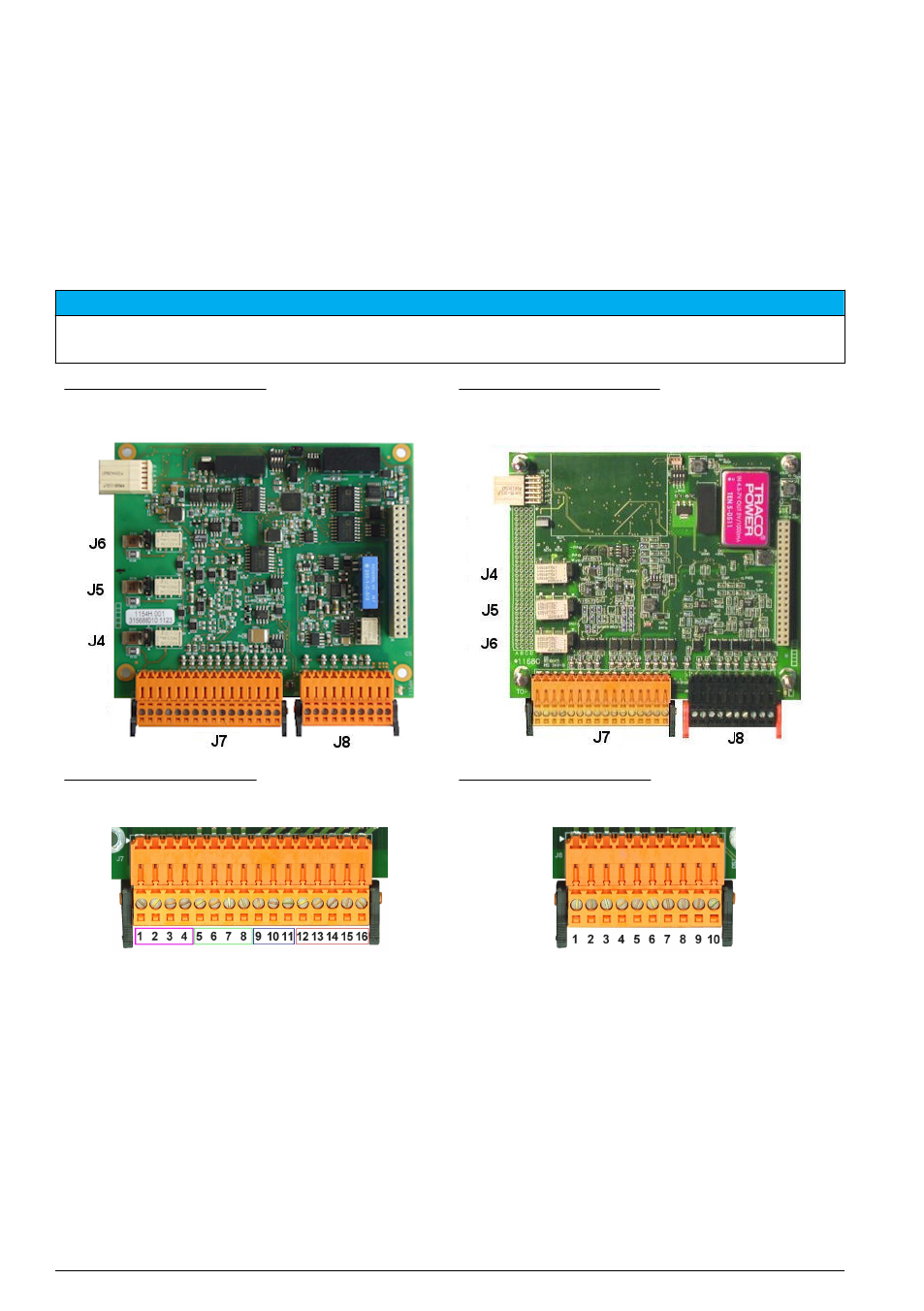

5. ábra EC mérőkártya 6. ábra TC mérőkártya
7. ábra J7 csatlakozó 8. ábra J8 csatlakozó
J7 csatlakozó (bemenetek és kimenetek)
Az alábbiakban felsorolt számok a 16 elérhető J7 csatlakozásra vonatkoznak (balról jobbra haladva),
7. ábra .
Mérésriasztók reléi:
1. Közös
2. 1. kimeneti relé
3. 2. kimeneti relé
4. 3. kimeneti relé Analóg áram- (vagy feszültség-) kimenetek:
5. GND
6. 1. kimenet
7. 2. kimenet
8. 3. kimenet
