BedienungundFunktion
9.2.1. wechsel zwischen den
Bedienebenen und
Betriebszuständen
Durch betätigen der ENTER-Taste können Bedienebene und Betriebs-
zustand gewechselt werden (siehe Bild 11).
Veränderungen innerhalb der Konfigurationsebene werden
erst nach dem Rücksprung in die Prozessbedienebene
abgespeichert.
Veränderungen im Betriebszustand Hand können bei lau-
fendem Reglerbetrieb vorgenommen werden.
Betriebszustand
AUTOMATIK Taste drücken
< 1 s (kurz)
> 5 s (lang)
konfigurations-
ebene
MODE
0..... 9
ENTER
O u
t
eCONTROL 8611
MODE
UNIT.
.
.
.
END
Betriebs-
zustand
HAND
SET
PARA
VALV
TEST
BACK
Prozessbedienebene
025.5
L /M
0..... 9
ENTER
O u
t
eCONTROL 8611

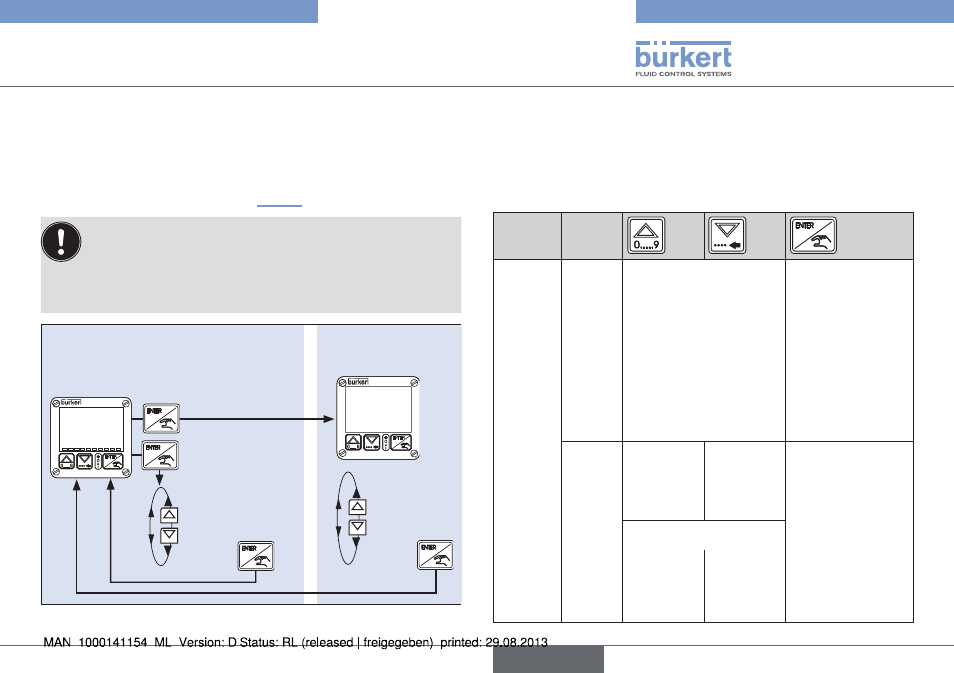

Bild 11: Wechsel von Bedienebene und Betriebszustand
9.3. Funktion der Tasten
Zur Bedienung des Gerätes gibt es zwei Pfeiltasten und eine
ENTER-Taste.
Ihre Funktion in Bezug auf die Bedienebene und den Betriebszu-
stand ist in der nachfolgenden Tabelle dargestellt.
Bedien-
ebene Betrieb-
zustand
Ebene 1:
Prozess-
bedie-
nebene
AUTO-
MATIK
Anzeige wechseln zwi-
schen Istwert, Sollwert
und Stellgröße
• Taste kurz
drücken (< 1 s):
Wechsel in den
Betriebszustand
HAND
• Taste lang
drücken (> 5 s):
Wechsel in die
Konfigurations-
ebene
HAND
Wechsel in
den letzten
Menüpunkt
Wechsel
in den
nächsten
Menüpunkt
• Auswahl
Menüpunkt
• Einstellungen
übernehmen
• Wechsel in den
Betriebszustand
AUTOMATIK (bei
Anzeige
BACK)
Eingabe von Werten
Wert
erhöhen
Wechsel
um eine
Stelle nach
links
