Caractéristiques techniques
Pressions de pilotage minimales : arrivée du flux sous le siège
(flux de fluide contre le sens de fermeture de la vanne)
Pression de pilotage minimale nécessaire P
min
pour la fonction A :
Tailles d’ac-
tionneur [mm]
50
70
90
130
≤ DN 50
130
DN 65
P
min
[bar]
5,2
4,8
5,0
5,0
5,6
Tab. 3 : Pression de pilotage minimale nécessaire - fonction A
La pression de pilotage minimale nécessaire P
min
pour la fonction B
et I (arrivée du flux sous le siège) dépend de la pression du fluide
5)
.
Pressions de pilotage minimales : arrivée du flux au-dessus du
siège
(flux de fluide dans le sens de fermeture de la vanne)
La pression de pilotage minimale nécessaire P
min
pour la fonction A
(arrivée au-dessus du siège) dépend de la pression du fluide
5)
.
5)
Vous trouverez les diagrammes de pression dans les manuels
d’utilisation sur Internet sous :
6.5. Caractéristiques techniques
générales
Fluides
Fluide de pilotage
gaz neutres, air
Fluides de débit
Eau, alcools, carburants, liquides
hydrauliques, solutions salines, les-
sives, solvants organiques
Matériaux et
Raccordements
voir fiches techniques ou manuel
Position de montage
position indifférente, de préférence
actionneur vers le haut
Type de protection
IP67 selon CEI 529/EN 60529

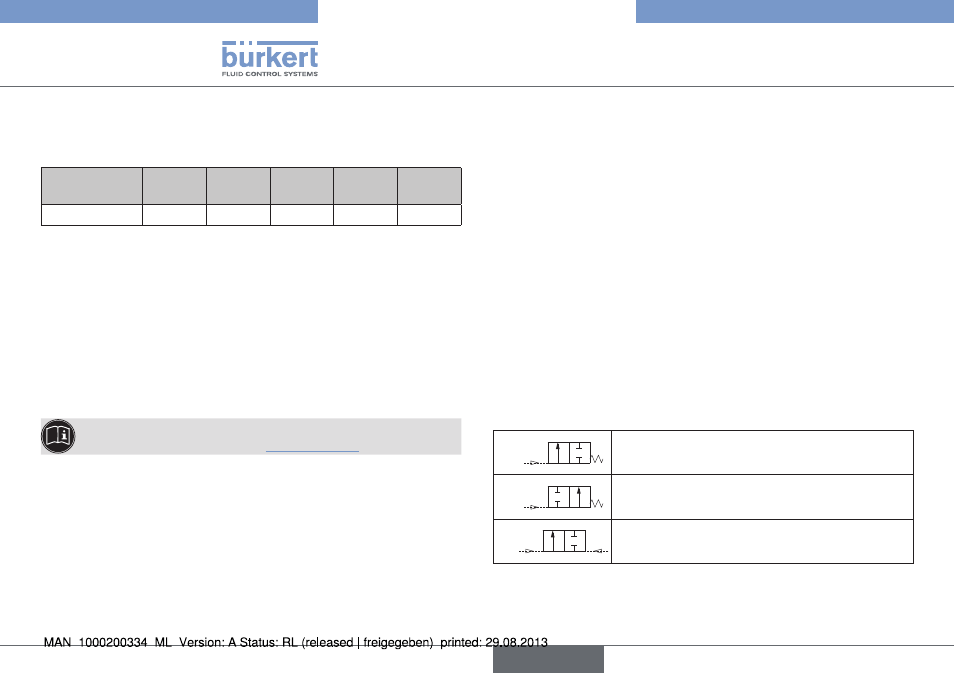

6.6. Fonctions (CF)
A
1(P)
2(A)
Normalement fermée par action du ressort.
B
1(P)
2(B)
Normalement ouverte par action du ressort.
I
1(P)
2(A)
Fonction de réglage par application alternée de
la pression.
Tab. 4 : Fonction
