92

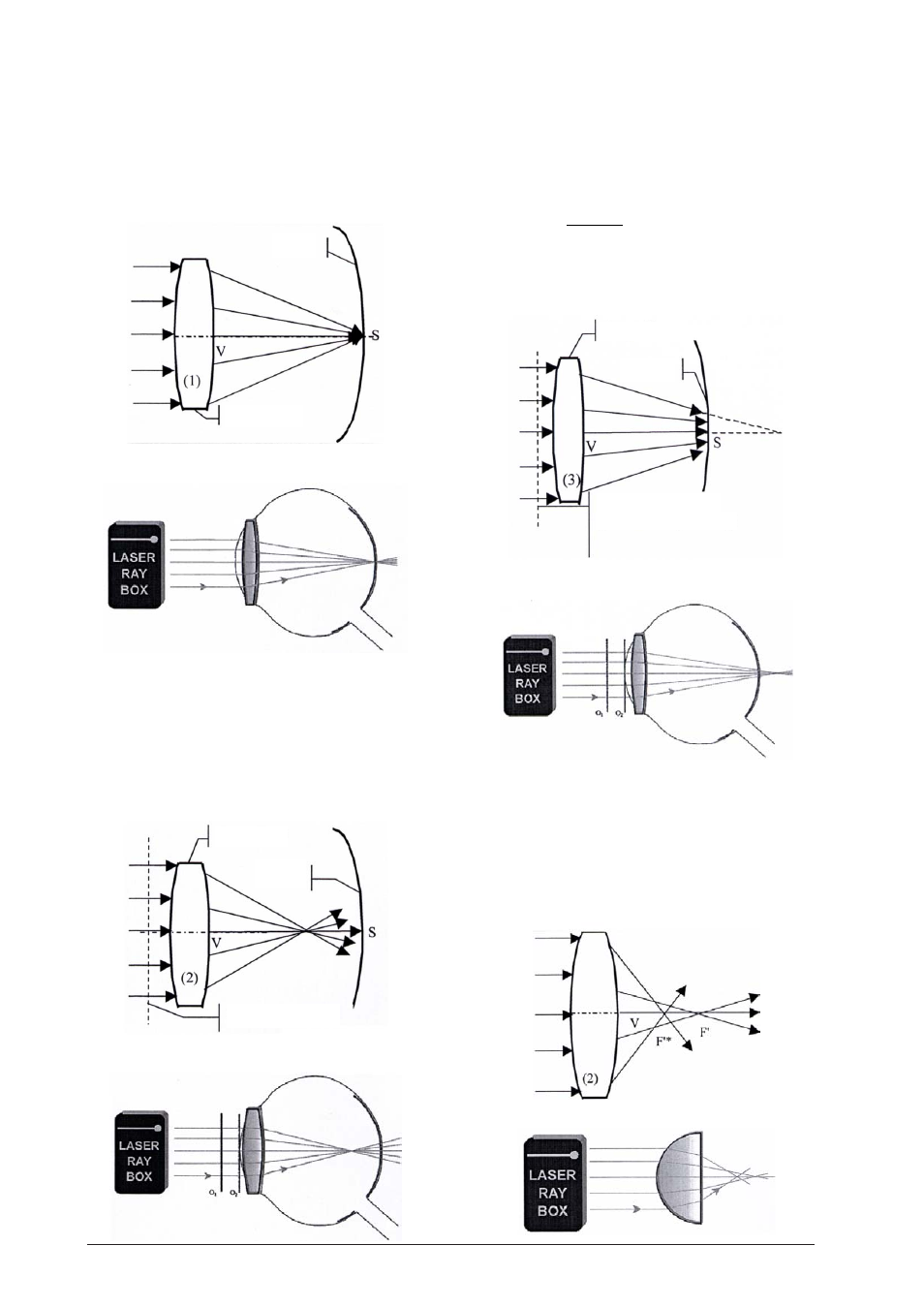

E22a Modelo de olho
(U17300, transparência A)
Raios luminosos paralelos ao eixo ótico são refratados
pelo cristalino e se encontram num ponto sobre a reti-
na.
Colocar o cristalino (1) diretamente atrás da linha O
2
.
E22b Modelo de olho, miopia
(U17300, transparência A)
Raios luminosos paralelos ao eixo ótico são refratados
pelo cristalino e se encontram num ponto antes da
retina.
Colocar o cristalino (2) diretamente atrás da linha O
2
e
a lente de correção (5) entre a linha O
1
e O
2
.
E22c Modelo de olho, hipermetropia
(U17300, transparência A)
Raios luminosos paralelos ao eixo ótico são refratados
pelo cristalino e se encontram num ponto atrás da re-
tina. A lente de correção é uma lente convergente. Para
a distância focal f' do sistema de lentes vale:
f
f f
f f
’
’ ’
’ ’
=
+
1 2
1 2
sendo que f
1
' é a distância focal do cristalino e f
2
' é a
da lente de correção.
E23a Correção da aberração esférica através da
redução do diâmetro do feixe de raios
luminosos (U17300/U17301)
A aberração esférica de uma lente pode ser reduzida
pela diminuição do diâmetro do feixe de raios lumi-
nosos que atravessa a lente. Para tal, utilizar os raios
mais exteriores.
Lente ocular
Retina
Lente ocular
Lente ocular
Retina
Retina
Lente de correção (5)
Lente de correção (4)
(entre O
1
e O
2
)
