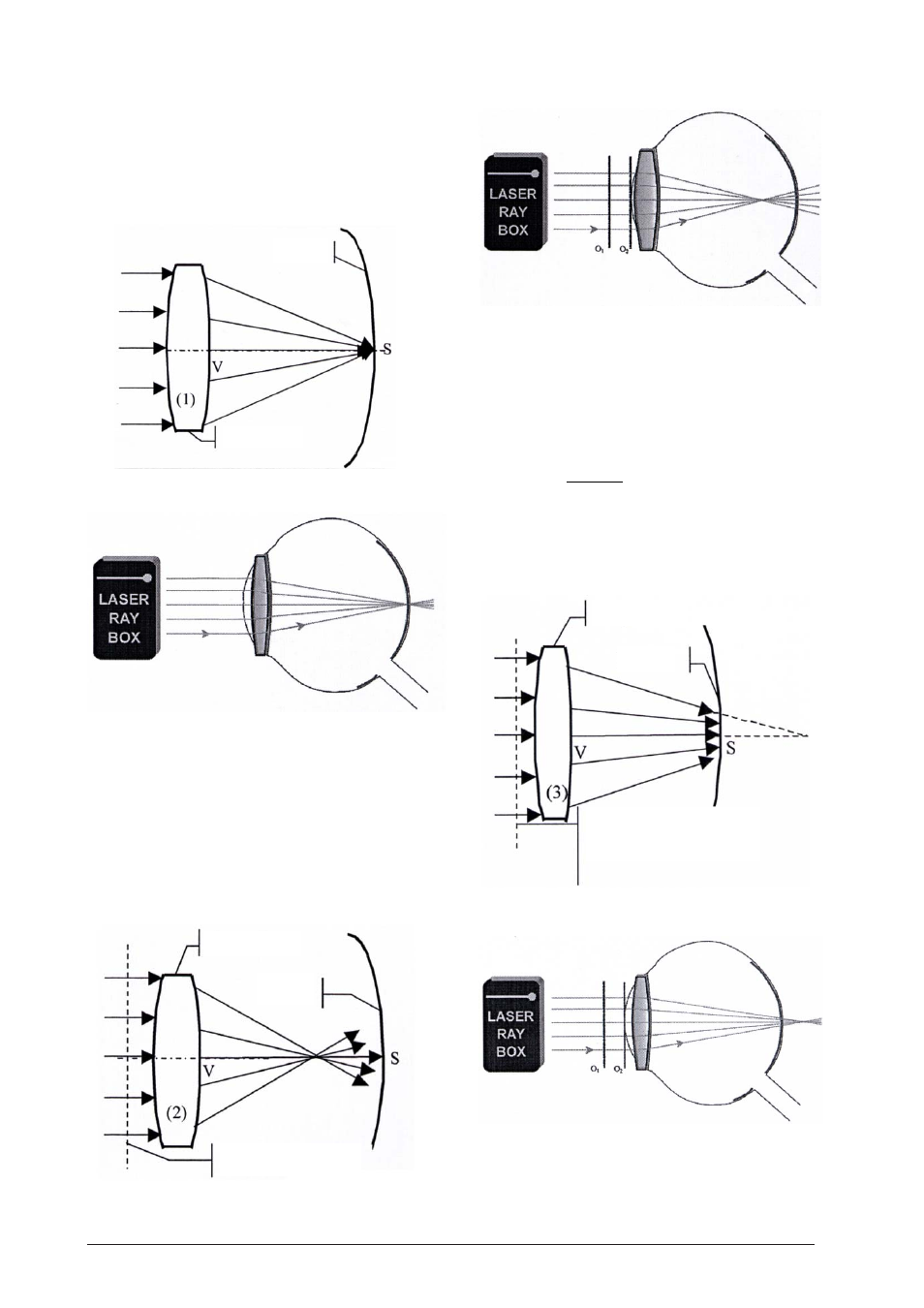

E22a Modelo del ojo humano
(U17300, lámina A)
Los rayos de luz paralelos al eje óptico se desvían por
la acción de la lente ocular y se encuentran en un punto
de la retina. Emplazar la lente ocular (1) directamente
detrás de la línea O
2
.
E22b Modelo de ojo humano, miopía
(U17300, lámina A)
Los rayos de luz paralelos al eje óptico se desvían por
la acción de la lente ocular y se encuentran en un punto
situado delante de la retina.
Emplazar la lente ocular (2) directamente detrás de la
línea O
2
y la lente de corrección (5) entre las líneas O
1
y
O
2
.
E22c Modelo del ojo humano, presbicia
(U17300, lámina A)
Los rayos de luz paralelos al eje óptico se desvían por
la acción de la lente ocular y se encuentran en un punto
situado detrás de la retina. La lente de corrección es
una lente convergente. Para la distancia focal f' del
sistema de lentes es válido:
f
f f
f f
’
’ ’
’ ’
=
+
1 2
1 2
en donde f
1
' es la distancia focal de la lente ocular y f
2
'
la de la lente de corrección.
Retina
Lente ocular
Lente ocular
Lente ocular
Retina
Retina
Lente de corrección (5)
Lente de corrección (4),
(entre O
1
y O
2
)
